Hvad betyder 60 grader til hver side?

At bommen kan drejes 60 grader til højre og 60 grader til venstre i forhold til maskinen. Svinget er hydraulisk og betjenes fra førersædet. Hele den ydre del af armen bæres gennem svinget af en fast kongetap. Det er svinget, der gør, at skovlen kan tømmes ved siden af renden.

Hvad er forskellen på 150 og 180?

Gravedybden og svinget. 150 graver til 1.500 mm og har kun skovlbevægelsen som hydraulisk funktion, så du drejer maskinen for at tømme et andet sted. 180 graver til 1.800 mm, har hydraulisk bomsving og kræver derfor Opticontrol. Begge leveres med en 400 mm skovl.

Producenten opgiver 165 kg for selve gravedelen, mens den danske side skriver 170 kg uden skovl. Skovlen på 400 mm er særskilt dokumenteret til 35 kg i manualen fra 2022. Forskellen på de to vægttal forklares ikke i kilderne, og begge er beholdt, som de står.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

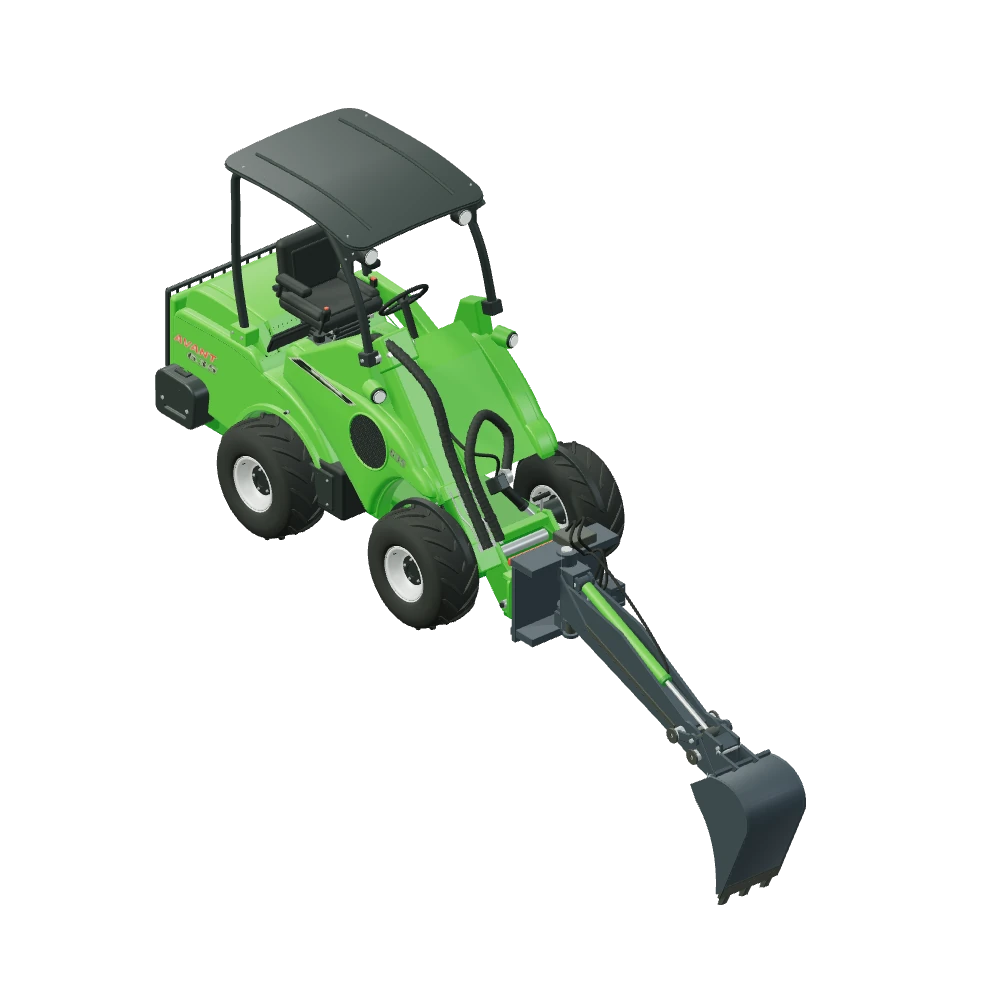

Stiliseret 3D-illustration af Rendegraverarm 180 monteret på Avant 635.

Grave- & anlægsarbejde · Rendegraverarm med sving

Rendegraverarm 180 til Avant

Q: Kræver armen Opticontrol?

Ja. Producenten angiver Opticontrol som forudsætning for A445112. De to hydrauliske funktioner, bomsving og skovlbetjening, deles om ét udtag, og valget mellem dem er elektrisk. Producenten oplyser samtidig, at de to ikke kan betjenes samtidig, og der er ikke opgivet et anbefalet olieflow for varianten.

A445112

Rendegraverarm 180 er udgaven, hvor bommen kan svinge. Hydraulisk bomsving på 60 grader til hver side betyder, at skovlen kan tømmes ved siden af renden, uden at du drejer maskinen. Maksimal gravedybde er 1.800 mm. Producenten kalder den en lille, men supereffektiv rendegraverarm til Avant, og leverer den med en 400 mm skovl som standard. Beslaget er et S30, så skovlen kan skiftes hurtigt.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Lange renderNår renden er lang, er det drejningen af maskinen efter hver skovlfuld, der tager tid. Med bomsvinget lægger du jorden ved siden af og graver videre uden at flytte maskinen.
Gravning langs en bygningBommen kan stå skævt i forhold til maskinen. Det gør det muligt at grave tæt op ad en mur, hvor maskinen ikke selv kan stå på linje med renden.
Huller til fundamenter og stolper1.800 mm dybde og en 400 mm skovl med tre tænder rækker til punktfundamenter, stolpehuller og nedgravning af mindre tanke uden at nogen skal stå med spaden.
Sortering af opgravet materialeMed svinget kan muld lægges i én bunke og råjord i en anden, mens du graver. Det sparer en omgang oprydning, når hullet skal fyldes op igen bagefter.

165kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller står som kompatible: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. For 423 gælder, at armen passer ikke til modellen i producentens variantoversigt for A445112, mens den danske side markerer 423 som kompatibel. De to kilder er uenige, og tabellen her følger variantoversigten, fordi den gælder netop dette varenummer. Ud over beslaget kræver armen Opticontrol på maskinen, fordi to hydrauliske funktioner deles om ét udtag. Vægten er 165 kg hos producenten og 170 kg uden skovl på den danske side.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Skovlbredde: 400 mm
Maks. gravedybde: 1.800 mm
Vægt: 165 kg
Skovlens vægt: 35 kg
Sidesving: ±60 °
Kræver Opticontrol: Ja
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A445112
Øvrige produktnumre: A414304

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Skovl og sving deles om ét hydraulikudtag og vælges elektrisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Rendegraverarm 180 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Bomsvinget ændrer, hvordan du graver

Forskellen på 150 og 180 er svinget. På den mindre arm peger skovlen altid samme vej som maskinen, og du drejer hele læsseren for at tømme et andet sted. På 180 kan bommen drejes 60 grader til højre eller venstre. Producenten beskriver det direkte: ved at dreje bommen til siden kan skovlen tømmes uden behov for at dreje minilæsseren.

I praksis handler det om tempo. En rende graves i korte ryk, og hvis hver skovlfuld koster en drejning af maskinen, bliver det til mange manøvrer på en dag. Med svinget bliver det to bevægelser i stedet: grav, sving, tøm, sving tilbage. Det er samtidig mere skånsomt for underlaget, fordi maskinen kan stå stille.

To funktioner, én ad gangen

Armen har to hydrauliske funktioner som standard: svinget og skovlbetjeningen. De deler ét hydraulikpar, og valget mellem dem sker elektrisk. Derfor er Opticontrol en forudsætning, og derfor oplyser producenten samtidig, at bomsving og skovl ikke kan betjenes på samme tid. Det er ikke noget, du støder på hele tiden, men det ændrer rytmen i arbejdet.

Skovlen sidder i et S30-beslag, så den kan skiftes hurtigt. Producenten nævner et vippebeslag som tilvalg, hvis du vil grave i en vinkel, og desuden et overfaldsgreb. De to tilvalg kan ikke sidde på samme tid, og ingen af dem indgår i den udgave, denne side og 3D-illustrationen bygger på.

Spørgsmål og svar

Rendegraverarm 180 — godt at vide.

Producenten opgiver 1.800 mm som maksimal gravedybde. Det er en arbejdsdybde, du når med arm og maskine sammen, og ikke redskabets egen højde. Til sammenligning opgives Rendegraverarm 150 til 1.500 mm. Underlag, plads bag maskinen og hvordan du står, afgør, hvad der er muligt i praksis.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A445112 med skovlen A414304 på 400 mm med tre tænder, som er standard i Danmark. Tiltadapteren A446187 og tommelgrebet A446167 er ekstraudstyr og er ikke med.

Producenten opgiver 165 kg for selve gravearmen, mens den danske side opgiver 170 kg uden skovl. Skovlen vejer 35 kg efter manualen fra 2022.

De 1.800 mm gravedybde er en arbejdsdybde med maskinen over sig, ikke redskabets egen højde. Rammens 596 mm bredde og bagophængets 448 mm står i producentens tegning fra 2022.

Redskabet kræver Opticontrol. Ét sæt hydraulikudtag deles mellem skovl og sving, og funktionen vælges elektrisk.

Producentens aktuelle række markerer 423 som ikke kompatibel, mens den danske side markerer 423 som kompatibel. Tabellen her følger producenten.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
