Hvad står de 900 kg for?

Vibrationskraften, som den er opgivet i producentens tabel. Det er ikke redskabets vægt, som er 150 kg, og det er ikke en angivelse af, hvad maskinen skal kunne løfte. Tallet står i kilo i kilden og er gengivet sådan her, uden at være omregnet til en anden enhed.

Mærker føreren vibrationerne?

Producenten oplyser, at redskabet ikke udsætter føreren for vibrationer eller overdreven støj. Fire gummidæmpere sidder mellem den vibrerende plade og ophænget på redskabspladen. Hvor meget der alligevel når frem til førersædet, afhænger af maskinen og af underlaget, og det sætter kilderne ikke tal på.

Hvilke modeller er bekræftet?

423, 523, 528, 530, 630, 635, 640, 760i og 860i står som kompatible i den danske tabel. 520, 745 og 750 er ikke bekræftet for denne model, fordi de ikke nævnes ved navn, og fordi producentens internationale side for redskabet ikke kunne hentes, da kilderne blev samlet.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

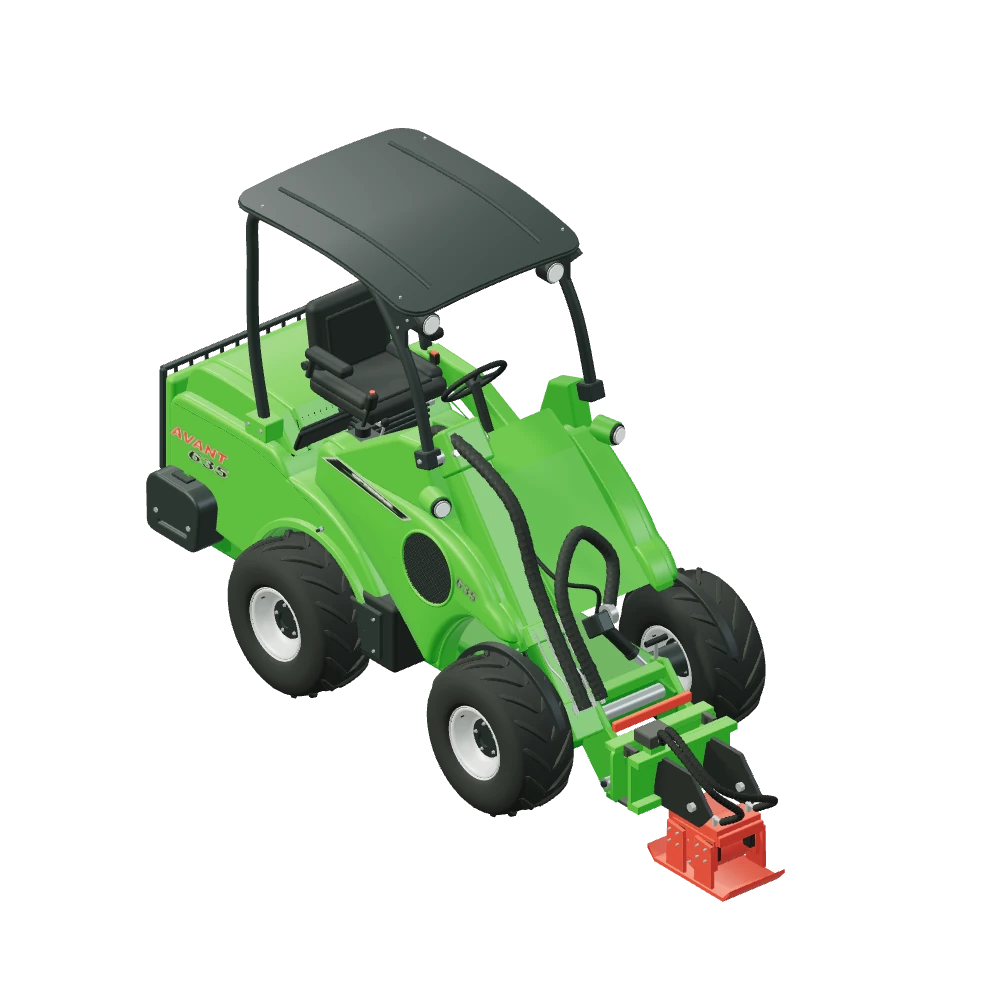

Stiliseret 3D-illustration af Pladevibrator monteret på Avant 635.

Grave- & anlægsarbejde · Komprimering

Pladevibrator til Avant

A21012

Pladevibratoren hænger på redskabspladen og komprimerer jorden under sig. Producenten beskriver den som udviklet til jordkomprimering og let at fastgøre på en Avant minilæsser. Pladen måler 285 × 500 mm, redskabet vejer 150 kg, og kataloget angiver en vibrationskraft på 900 kg ved 2.000 slag i minuttet. Fire gummidæmpere mellem plade og ophæng holder rystelserne væk fra maskinen, og slangerne er ført beskyttet langs huset.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Opfyldning omkring et fundamentJorden langs en sokkel skal pakkes i lag, og pladen når ind, hvor en stor kompaktor ikke kommer til. Producenten fremhæver netop effektiv komprimering på steder, hvor større kompaktorer ikke passer.
Render, der skal fyldes igenNår en rende er fyldt, skal fylden pakkes, så den ikke sætter sig bagefter. En plade på 285 mm i bredden passer ned i en smal rende uden at hvile på kanterne.
Underlag før udlægningSand og stabilgrus skal have et fast leje, før der lægges noget ovenpå. Pladen køres frem og tilbage over fladen fra førersædet i stedet for bag en håndført maskine.
Arbejde i trange gårdeEn minilæsser med pladevibrator kommer ind gennem porte og mellem bygninger. Du skal hverken bære maskinen ned eller gå bag den, for pladen sidder på læsserarmen.

150kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Ni modeller står som kompatible: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. For 520, 745 og 750 er kombinationen ikke bekræftet for denne model. De tre nævnes ikke ved navn i den danske tabel, og producentens internationale side for redskabet svarede ikke, da kilderne blev indsamlet. Derfor står de tre som ubekræftede og ikke som noget andet. Redskabet kræver hydraulik på maskinen, men producenten opgiver hverken et anbefalet olieflow eller et tryk for A21012 — kun vibrationskraft og slagtal.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Sålens længde: 500 mm
Sålens bredde: 285 mm
Vægt: 150 kg
Slagkraft: 900 kg
Slagtal: 2.000 slag/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A21012

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Pladen vibrerer hydraulisk på gummidæmpere.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Pladevibrator på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

285 × 500 mm er et lille fodaftryk

Pladens flade er 285 mm bred og 500 mm lang. Det er småt sammenlignet med en håndført pladevibrator og meget småt sammenlignet med en tromle. Det er også pointen. En smal plade kommer ned mellem to fundamentklodser, ned i en rende og ind i hjørner, hvor en bred plade kun ville hvile på kanterne i stedet for på det, der skal pakkes.

Til gengæld skal du køre flere baner over den samme flade. Skal et stort areal komprimeres, er en tromle det rigtige redskab, og der findes både en glattromle og en gittertromle i kataloget. Pladevibratoren er valget, når fladen er lille, uregelmæssig eller svær at komme til.

900 kg og 2.000 slag i minuttet

Producenten opgiver vibrationskraften som 900 kg og slagtallet som 2.000 i minuttet. De 900 kg er katalogets tal i kilo, og det er gengivet, som det står, uden at blive regnet om til en anden enhed, fordi kilden ikke selv gør det. Sammen beskriver de to tal, hvor hårdt og hvor hurtigt pladen arbejder.

Rystelserne skal ned i jorden og ikke op i maskinen. Det er de fire gummidæmpere mellem plade og ophæng, der sørger for det, og producenten fremhæver, at redskabet ikke udsætter føreren for vibrationer eller overdreven støj. I 3D-illustrationen vises en lille bevægelse af pladen; den er illustrativ og gengiver ikke det faktiske slagtal.

Spørgsmål og svar

Pladevibrator — godt at vide.

Jordkomprimering. Producenten beskriver redskabet som udviklet til netop det og fremhæver effektiv komprimering også på steder, hvor større kompaktorer ikke passer. Det er opfyldning, render og mindre flader, pladen er tænkt til, og ikke store arealer, hvor en tromle kommer hurtigere frem.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Pladevibratoren A21012 med rødt hus, gummidæmpere og Avant-ophæng foroven.

Sålen på 285 × 500 mm, vægten på 150 kg, slagkraften på 900 kg og 2.000 slag/min er opgivet. Slagkraften er gengivet, som kataloget skriver den, og ikke regnet om.

Excentrikken, ophænget, slangerne og bevægelsen på 2,5 mm er skønnet ud fra fotos. 3D-modellen viser ikke den virkelige frekvens.

Producentens internationale side findes ikke længere. Kompatibiliteten følger de ni danske rækker, så 520, 745 og 750 står som ikke bekræftet.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
