Hvor meget olie kræver hammeren?

Manualen fra 2015 angiver et driftsområde på 40–70 l/min ved et arbejdstryk på 100–170 bar, med højst 20 bar modtryk. Det er væsentligt mere end de fleste andre redskaber i kataloget. Manualen kræver desuden en oliekøler på maskinen, og der skal to hydrauliske forbindelser til.

190 kg for hammeren alene. Manualen angiver 230 kg som mindste arbejdsvægt, hvor et mellembeslag og standardmejslen er regnet med. Den danske side opgiver 190 kg. De to tal måler altså ikke det samme, og forskellen er forklaret i manualen selv og ikke gættet her.

Hvilken mejsel følger med?

En spidsmejsel på 520 mm med 56 mm diameter, varenummer 65948 efter reservedelslisten fra 2016. Manualen fra 2015 skriver 66948 for samme del; den nyere liste er lagt til grund, og begge numre er noteret. Andre mejsler og en komprimeringsplade findes som tilvalg og indgår ikke her.

Findes hammeren i mindre udgaver?

Ja. Den danske tabel fører tre: B105 på 88 kg under A36423, B155 på 124 kg under A36424 og B230 på 190 kg under A36425. Denne side dækker B230. En mindre hammer stiller mindre krav til maskinens olie og passer derfor til flere modeller.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

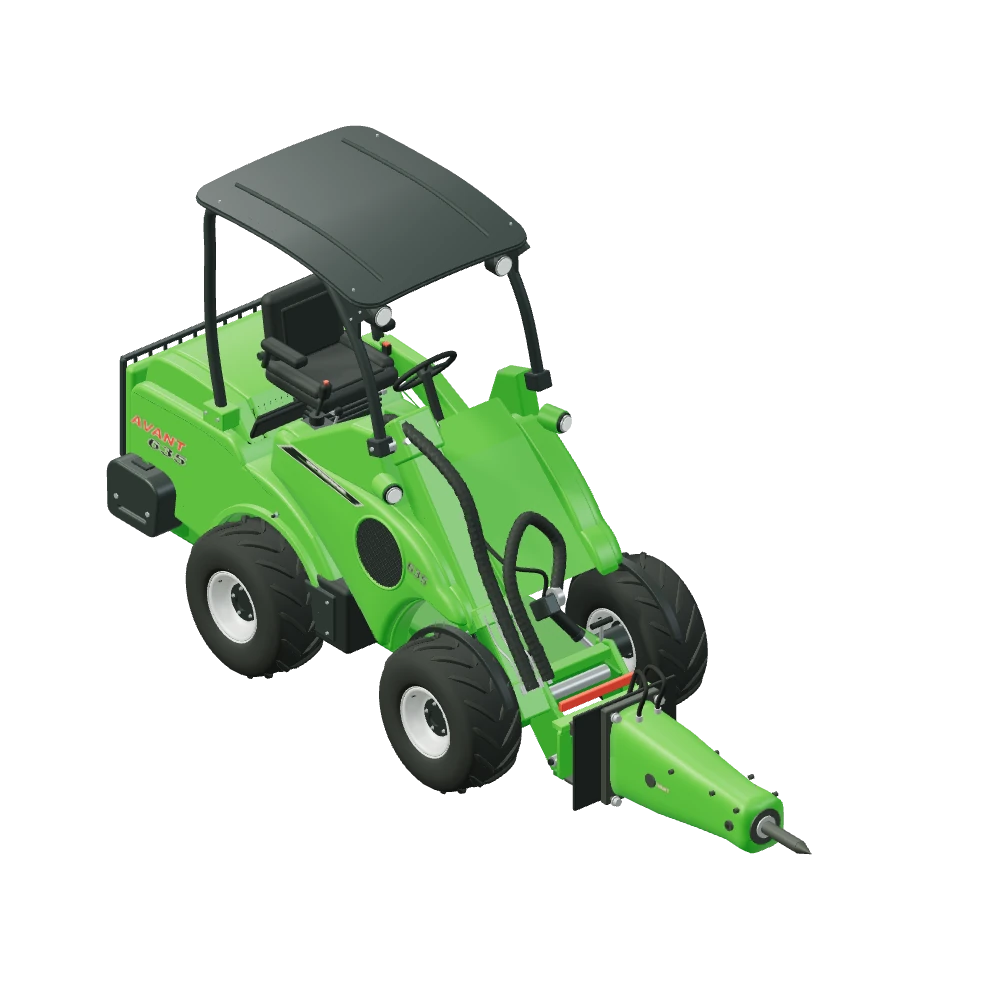

Stiliseret 3D-illustration af Hydraulikhammer monteret på Avant 635.

Grave- & anlægsarbejde · Hydraulikhammer

Hydraulikhammer B230 til Avant

A36425

B230 er den største af de tre hydraulikhamre i rækken. Producenten beskriver den som en stærk hydraulikhammer til professionelt brug og fremhæver, at den er lydsvag og kraftfuld og nemt kan bruges i mindre rum. Hammeren vejer 190 kg alene, mejslen er 56 mm, og slagtallet ligger mellem 700 og 2.600 i minuttet. Det er samtidig det redskab i denne gruppe, der stiller de største krav til maskinens hydraulik.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Nedbrydning af betonGulve, sokler og fundamenter, der skal væk. Hammeren sidder i forlængelse af læsserarmen, så kraften kommer fra maskinen og ikke fra armene på den, der ellers ville holde værktøjet.
Renovering indendørsProducenten fremhæver, at hammeren er lydsvag og kan bruges i mindre rum. En minilæsser kommer ind ad døre, hvor en gravemaskine ikke kan komme, og hammeren følger med.
Faste lag og frossen jordHvor en skovl ikke kan bide, kan mejslen bryde op. Det er typisk det første skridt, før der overhovedet kan graves, og det sparer en tur med en større maskine.
Store sten på pladsenEn sten, der er for stor at flytte, kan deles på stedet. Standardmejslen er en 520 mm spids med varenummer 65948, og den er beregnet til at samle slaget på ét punkt.

40–70 l/min olieflow

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Seks modeller står som kompatible: 635, 640, 745, 750, 760i og 860i. For 630 gælder, at hammeren kan tilpasses, og producenten oplyser ikke hvordan. For 423, 520, 523, 528 og 530 gælder, at hammeren passer ikke til modellerne. Statussen kommer fra producentens eget katalog fra 2021, hvor B230 har sin egen række; den danske side markerer 630 som kompatibel, så de to kilder er uenige om netop den model. Grunden til de mange afviste modeller er hydraulikken: 40–70 l/min er mere, end de mindste maskiner leverer.

6modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Topflange: 286 × 440 mm
Samlet længde: 1.126 mm
Hammerhusets længde: 827 mm
Standardmejsel: 520 mm
Værktøjsdiameter: 56 mm
Vægt i arbejde: 230 kg
Hammerens vægt: 190 kg
Slagtal: 700–2.600 slag/min
Arbejdstryk: 100–170 bar
Olieflow: 40–70 l/min
Maks. modtryk: 20 bar
Hydrauliktilslutninger: 2 stk.
Oliekøler: Kræves på maskinen
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36425

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Mejslen trykkes ind i hammeren; arbejdsretningen sættes med maskinens tilt.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 6 modeller som kompatible og 1 model som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Hydraulikhammer på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Oliemængde, tryk og køler

Manualen fra 2015 for B105, B155 og B230 angiver et driftsområde på 40–70 l/min og et arbejdstryk på 100–170 bar. Modtrykket må højst være 20 bar. Manualen nævner desuden en sikkerhedsventil indstillet til 220 bar, men det tal er en grænse og ikke et arbejdstryk, og det bør ikke læses som det, hammeren kører på til daglig.

Manualen kræver også en oliekøler på maskinen. En hammer omsætter en stor del af olien til varme, og uden køling stiger temperaturen hurtigt, når der arbejdes i længere tid ad gangen. Det er den enkelte oplysning, der oftest overses, når en hammer skal sættes på en mindre maskine, og den er lige så bindende som tabellen over modeller.

Beskyttelse af føreren

Producentens manual stiller krav til beskyttelse, når hammeren bruges. Den nævner tilstrækkelig beskyttelse af føreren i form af sikkerhedsglas, et net eller noget tilsvarende, at døre og vinduer i kabinen skal være lukkede, og at et gitter foran ruden anbefales. Manualen behandler desuden overtryk i kabinen eller åndedrætsværn, hvis der er partikler i luften.

Det er producentens egen ordlyd, og guiden gengiver den uden at tage stilling til, om en bestemt maskine lever op til den. 3D-illustrationen viser hverken kabine eller beskyttelsespakke. Hammerens akse står vinkelret på redskabspladen, så det er redskabsvippen på maskinen, der bestemmer, hvilken vej mejslen peger, når du arbejder nedad.

Spørgsmål og svar

Hydraulikhammer — godt at vide.

635, 640, 745, 750, 760i og 860i står som kompatible. 630 står som kan tilpasses, uden at producenten oplyser hvordan, mens den danske side markerer 630 som kompatibel. 423, 520, 523, 528 og 530 står som modeller, hammeren ikke passer til. Oliekravet er hovedårsagen.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Hydraulikhammeren B230 (A36425) med standardmejslen 65948 på 520 mm. Den nyere internationale A457752 er et andet produkt, og dens tal gælder ikke her.

Producentens manual fra 2015 skelner mellem hammeren på 190 kg og de 230 kg, der er den mindste arbejdsvægt med beslag og mejsel. Manualen opgiver 1.126 mm samlet længde, 827 mm hus, 286 × 440 mm topflange og 56 mm værktøj.

Manualen opgiver 40–70 l/min, 100–170 bar arbejdstryk og højst 20 bar modtryk. Indstillingen på 220 bar er en overtryksventil og ikke et arbejdstryk. Manualen kræver desuden en oliekøler på maskinen.

Manualen kræver passende beskyttelse af føreren, for eksempel sikkerhedsglas eller et gitter, og at døre og ruder holdes lukkede. Guiden viser ikke og godkender ikke en bestemt beskyttelsespakke.

Hammeren sidder vinkelret på redskabspladen, så arbejdsretningen sættes med maskinens tilt. Bevægelsen på 12 mm i 3D-modellen er en illustration og ikke et slag.

Den danske side markerer 630 som kompatibel, mens producentens katalog fra 2021 markerer 630 som "kan tilpasses" og nævner 520, 745 og 750 udtrykkeligt. Tabellen her følger kataloget.
