Kræver skovlen Opticontrol?

Nej. Armene arbejder på én hydraulisk kreds med en flowdeler og fordeler sig selv efter modstanden i lasten. Der skal altså ikke tilkøbes en elektrisk redskabsvælger for at få den uafhængige bevægelse. Skovlen skal have et dobbeltvirkende udtag foran, højst 30 l/min og højst 225 bar.

Hvad betyder de 1.200 kg?

Det er den maksimale last, producentens manual angiver for redskabet. Tallet hører til skovlen og siger ikke noget om, hvad en bestemt Avant kan håndtere. Læs maskinens egen løftekurve, og husk at både skovlens 225 kg og afstanden ud til lasten trækker fra det, maskinen har tilbage.

Passer skovlen på en Avant 423?

Den står som kan tilpasses i producentens variantoversigt, og producenten oplyser ikke hvordan. Den danske side markerer til gengæld 423 som kompatibel. Tabellen på denne side følger variantoversigten, fordi den gælder netop A37535. Er 423 din maskine, er det værd at få bekræftet, før du regner med det.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

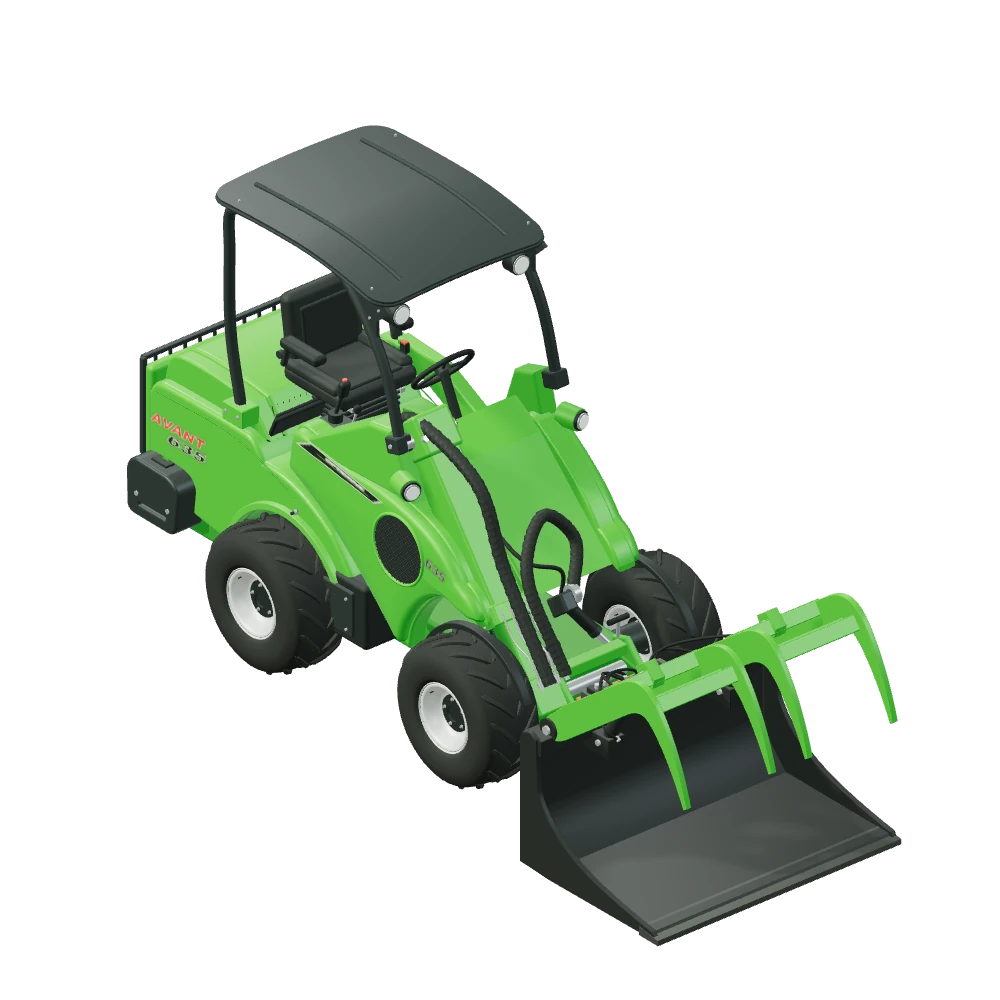

Stiliseret 3D-illustration af Skovl med Overfald DC monteret på Avant 635.

Skovle & materialehåndtering · Nedbrydningsskovl

Skovl med Overfald DC til Avant

A37535

Skovl med Overfald DC er en nedbrydningsskovl med to gribearme, der lukker hver for sig ned i skallen. En hydraulisk flowdeler fordeler olien mellem dem, så den arm, der møder modstand først, bliver stående, mens den anden arbejder videre. Producenten kalder det to uafhængige gribearme styret af en dobbeltcylinder og peger på skovarbejde, entreprenørarbejde og nedbrydning både indendørs og udendørs. Udgaven her er 1.300 mm bred og vejer 225 kg.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Nedbrydning indendørsBrokker, gipsplader og rester fra en nedrivning ligger sjældent ens. To arme, der lukker forskelligt, får fat i både det flade og det klumpede i det samme tag.
Oprydning efter skovarbejdeGrene, afskåret træ og rodstykker kan klemmes ned mod skovlbunden i stedet for at ligge løst ovenpå. Producenten nævner selv skovarbejde blandt de opgaver, redskabet er tænkt til.
Byggeplads og containerlæsningDe lave sider gør det nemmere at fylde skovlen fra siden. Når armene holder lasten, kan du køre hen til containeren uden at tabe halvdelen af læsset undervejs.
Ujævne bunker på pladsenEn bunke med både jord, sten og træ er det svære tilfælde for en almindelig skovl. Flowdeleren lader armene lægge sig forskelligt ned i bunken og holde fast om hele læsset.

1.300mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller står som kompatible: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. For 423 gælder, at skovlen kan tilpasses, og producenten oplyser ikke hvordan. Den danske side markerer i øvrigt 423 som kompatibel, så de to kilder er uenige, og tabellen her følger producentens variantoversigt for A37535. 520, 745 og 750 står ikke ved navn på den danske side, men er bekræftet i variantoversigten. Regn med både 225 kg egenvægt og et hydraulikudtag foran; manualen angiver højst 30 l/min og højst 225 bar.

11modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.300 mm
Vægt: 225 kg
Redskabets maks. last: 1.200 kg
Maks. olieflow: 30 l/min
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37535

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

De to overfald lukker hver for sig over skovlen.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible og 1 model som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Skovl med Overfald DC på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvad flowdeleren gør

To arme på samme hydraulikkreds ville normalt betyde, at den arm, der møder mindst modstand, lukker først og helt, mens den anden står stille. Flowdeleren deler olien, så begge arme får deres del, uanset hvad de rammer. Resultatet er, at armene lægger sig ned i lasten hver for sig og finder det samme greb om noget, der er ujævnt.

Det er ikke det samme som to funktioner, du vælger imellem fra førersædet. Der er ét tryk og én kreds. Redskabet kræver hverken Opticontrol eller en elektrisk redskabsvælger for, at armene kan arbejde forskelligt; det sker mekanisk i hydraulikken. I 3D-illustrationen kan armene vises i forskellige stillinger netop for at vise det.

1.200 kg står på redskabet, ikke på maskinen

Manualen fra 2020 angiver 1.200 kg som redskabets maksimale last. Det er konstruktionens eget tal. Det siger ikke, hvor meget en given Avant kan løfte med skovlen hængende foran sig, for det afgøres af maskinens løftekurve, dens vægt og af, hvor langt lasten sidder fra beslaget.

Vægten på redskabet selv er heller ikke entydig. Den nuværende angivelse er 225 kg, mens manualen fra 2020 skriver 230 kg. Kilderne forklarer ikke forskellen, og begge tal er beholdt, som de står. Fem kilo betyder lidt i praksis, men det viser, at tal fra to årgange ikke uden videre kan blandes sammen.

Spørgsmål og svar

Skovl med Overfald DC — godt at vide.

Det er producentens betegnelse for udgaven med to gribearme og dobbeltcylinder. På dansk hedder redskabet Skovl med Overfald DC. Overfaldet er de to arme, der lukker ned over skovlen, og DC-delen henviser til cylinderopbygningen, der driver dem. Skovlen findes også i 1.050 mm og 1.450 mm.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A37535 i den aktuelle grønne udgave med to overfald. En flowdeler lader de to klør følge et ujævnt læs hver for sig.

Producentens aktuelle side opgiver 225 kg, mens manualen fra 2020 opgiver 230 kg. Manualen opgiver desuden 1.200 kg som redskabets største last, 30 l/min som største flow og 225 bar.

De 1.300 mm er skærbredden. Skovlens dybde, højde, hullerne i beskyttelsespladerne og cylinderslaget er rekonstrueret ud fra fotos.

De to klør fordeles af hydraulikken selv. Det betyder ikke, at maskinen skal have elektrisk redskabsvalg eller Opticontrol.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
