Hvor mange hydraulikfunktioner kræver overfaldet?

Én dobbeltvirkende funktion til klemmen, ud over den funktion redskabsvippen bruger. Tjek på din maskine, hvor mange udtag der er ledige foran, og hvordan de betjenes fra førerpladsen. Det er den praktiske forudsætning for, at redskabet kan bruges, som det er tænkt.

Hvad er forskellen på Skovl med Overfald og et overfaldsgreb?

Et overfaldsgreb har tænder i bunden og er åbent, så materialet holdes mellem tænderne. Skovl med Overfald har en lukket skal med bund og sider. Grebet er bedre til halm og møg, hvor du vil have gennemløb. Skovlen er bedre, når du også skal kunne læsse løse materialer som grus eller kompost.

Hvorfor er 860i markeret kan tilpasses?

Den aktuelle producentside sætter netop den status på 860i, mens de øvrige elleve modeller i guiden er kompatible. Producenten oplyser ikke, hvad tilpasningen består i. Behandl det derfor som et punkt, der skal afklares for den konkrete maskine, og ikke som en bekræftet montering.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

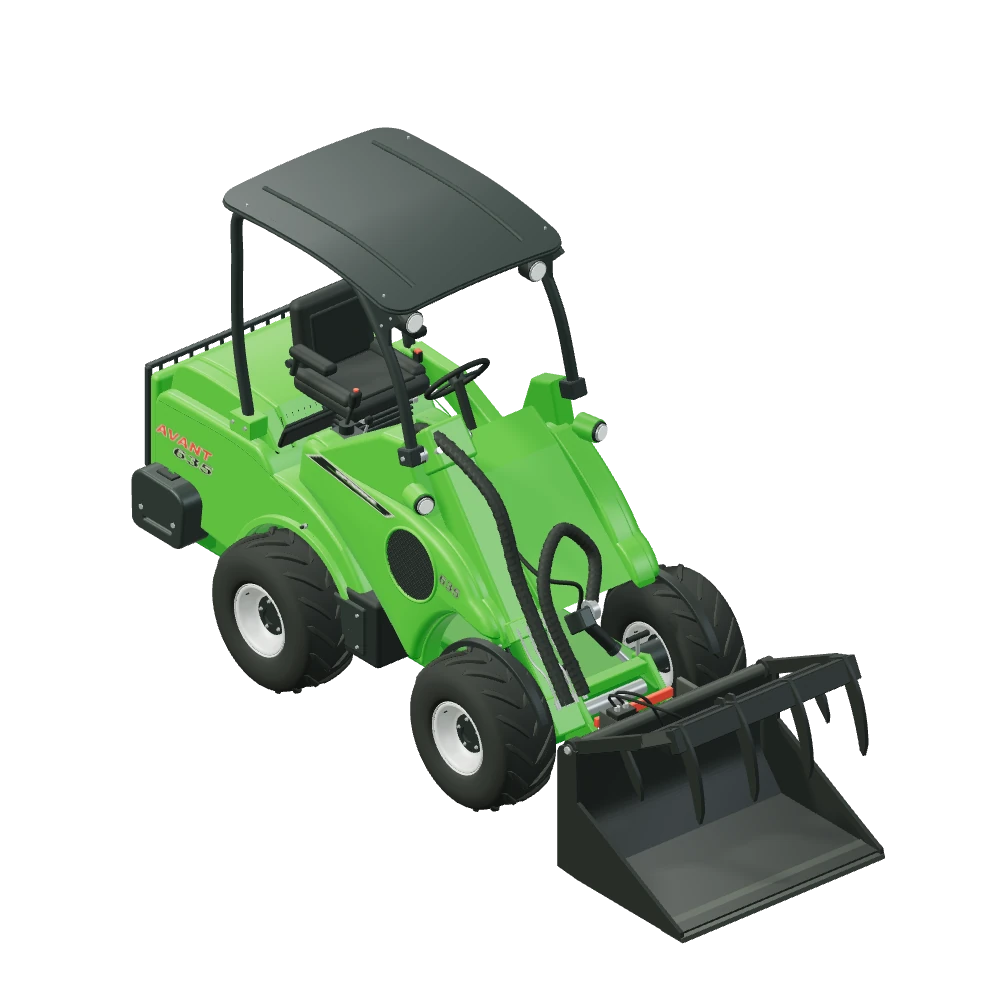

Stiliseret 3D-illustration af Skovl med Overfald monteret på Avant 635.

Skovle & materialehåndtering · Skovl med greb

Skovl med Overfald til Avant

A36316

Skovl med Overfald er en almindelig skovl med et hydraulisk greb ovenpå. Klemmen holder fast om det, en åben skal ellers taber: grene, halmballer, rodfyldt materiale. A36316 har 1.050 mm arbejdsbredde og vejer 146 kg, og Avant opgiver 500 kg som redskabets maksimale last. Én cylinder styrer overfaldet, mens løft og vip kommer fra maskinen som på enhver anden skovl.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Træ, grene og flisProducenten nævner transport og læsning af træ og flis. Overfaldet klemmer ned over læsset, så stykker af forskellig længde bliver liggende hele vejen til aflæsningen.
Halm og staldgødningHalm og staldgødning står også på Avants liste. Det er materialer, der fjedrer og hænger sammen, og som derfor bliver siddende bedre under en klemme end bag en kant.
Kompost og haveaffaldKompost blandet med grene og rødder falder ud af en åben skovl. Med overfaldet lukket kan du fylde skallen højere, end kanten alene ville tillade.
Almindelig skovlarbejdeMed overfaldet slået helt op i lodret stilling arbejder redskabet som en standard skovl. Det er producentens egen beskrivelse, og det sparer et redskabsskift i løbet af dagen.

1.050mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller er markeret kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750 og 760i. 860i står som kan tilpasses, og producenten oplyser ikke hvordan. Det afgørende spørgsmål er derfor ikke beslaget, men hydraulikken: overfaldet skal have en ledig dobbeltvirkende funktion, som du kan betjene mens du kører. På de mindste maskiner er der samtidig 146 kg egenvægt at tage højde for, før der kommer materiale i skallen. Skal du bruge redskabet som ren skovl det meste af tiden, giver den passive standardskovl mere rumfang for vægten.

11modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.050 mm
Vægt: 146 kg
Redskabets maks. last: 500 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36316

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Åbning af overfaldet over skovlen.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible og 1 model som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Skovl med Overfald på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sådan arbejder klemmen

Overfaldet består af en klo, der svinger ned over skovlens åbning, drevet af en enkelt hydraulikcylinder. Kraften kommer altså ikke fra maskinens vip, men fra redskabets egen cylinder. Derfor kan du klemme, mens skovlen står stille, og du kan holde et greb fast under kørsel.

500 kg er den maksimale last, Avant angiver for redskabet i en manual fra 2019. Det er redskabets eget tal og ikke et udtryk for, hvad maskinen kan håndtere. Maskinens stabilitet og tilladte last er selvstændige grænser, og de bliver strammere, når lasten sidder langt fremme med armen strakt.

Tre bredder, to konstruktioner

Avant fører skovlen i 90, 105 og 130 cm med vægte på 130, 146 og 168 kg. Denne side dækker 105 cm udgaven A36316. Bemærk, at rækken også indeholder en XL-familie med to cylindre — det er et andet produkt med en anden opbygning, og den er ikke modelleret her.

I 3D-modellen er bredden, vægten og lasten offentliggjorte tal, mens dybde, højde, pladetykkelser og kloens slaglængde er rekonstrueret ud fra danske produktfotos og producentens tegninger af redskabet set forfra og bagfra. Det er en stiliseret 3D-illustration og ikke et måltegnet redskab.

Spørgsmål og svar

Skovl med Overfald — godt at vide.

Ja. Avant beskriver, at skovlen fungerer som standardskovl med overfaldet i lodret stilling. Du mister ikke skovlfunktionen ved at have grebet monteret. Til gengæld bærer du 146 kg rundt, og rumfanget er mindre end på en volumenskovl af samme bredde, fordi klemmen tager plads over åbningen.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Udgaven på 1.050 mm med én cylinder (A36316) er valgt. XL-familien med to cylindre er et andet produkt.

Manualen fra 2019 opgiver 500 kg som største last på redskabet. Maskinens stabilitet og tilladte last er en anden sag.

Producentens aktuelle side markerer 860i som "kan tilpasses"; de øvrige elleve viste modeller er kompatible.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
