Vejer grebet 120 eller 138 kg?

Brug 138 kg. Det er tallet på den aktuelle produktside og i producentens manual fra 2018. Den danske katalogrække fører 120 kg for samme bredde. Forskellen på 18 kg er værd at kende, når du regner på, hvad der er tilbage af maskinens kapacitet til selve læsset.

Hvad kræver overfaldet af maskinen?

En ledig dobbeltvirkende hydraulikfunktion, som du kan betjene fra førerpladsen, mens du kører. Løftet og vinklen kommer fortsat fra armen og redskabsvippen, så overfaldet er den eneste funktion, der skal forsynes. Tjek antallet af udtag foran på maskinen, før du regner redskabet ind i den daglige drift.

Hvorfor er de fire største modeller kun kan tilpasses?

Den aktuelle producenttabel sætter 745, 750, 760i og 860i til kan tilpasses uden at oplyse, hvad tilpasningen består i. Med 1.050 mm er grebet smalt i forhold til de maskiner, og producenten fører bredere udgaver. Den danske side er mere rummelig, men guiden viser den strammere status.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

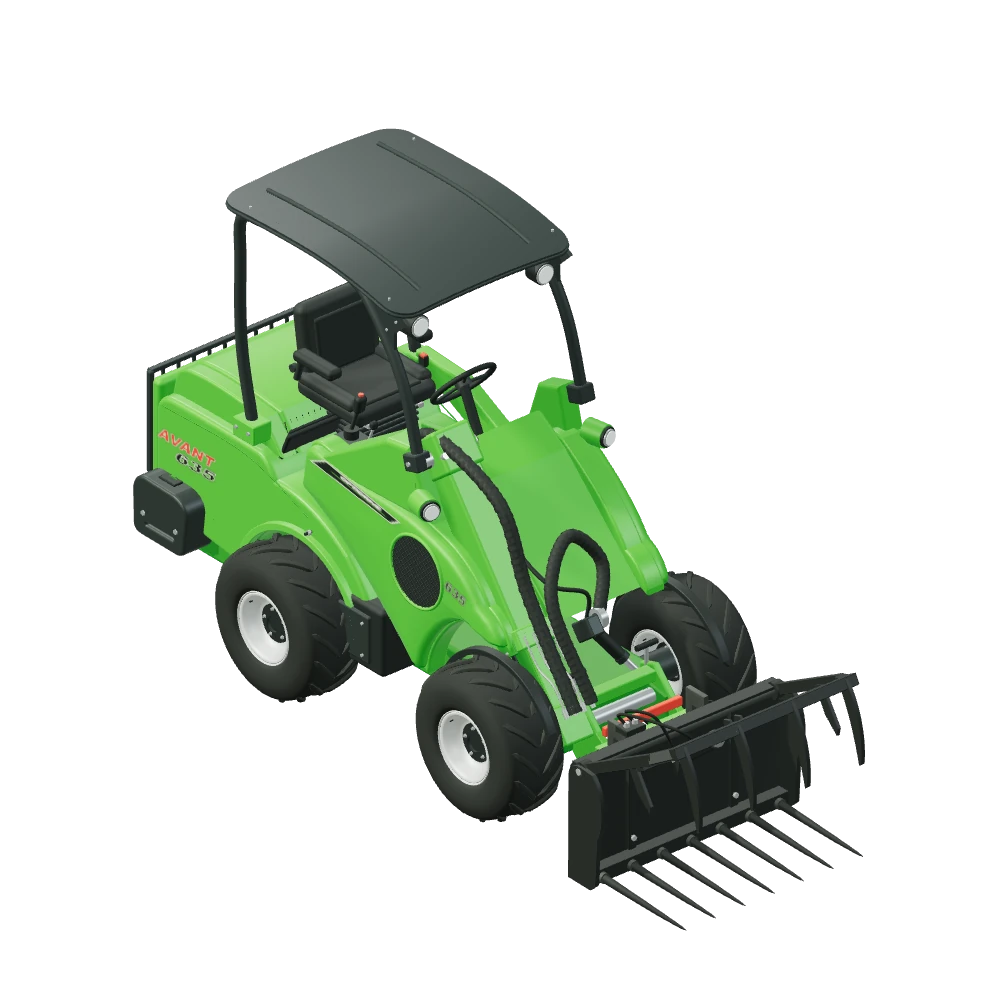

Stiliseret 3D-illustration af Overfaldsgreb monteret på Avant 635.

Skovle & materialehåndtering · Greb med overfald

Overfaldsgreb til Avant

A36313

Et overfaldsgreb er en gaffel med låg. Syv smedede tænder i bunden, seks blade i et hydraulisk overfald ovenover, og en cylinder der lukker de to dele om materialet. Avant kalder det et af de mest populære valg til en minilæsser. A36313 er 1.050 mm bred, 768 mm dyb og vejer 138 kg. Hjørnerne er afrundede, hvilket producenten fremhæver som en fordel på snævre steder.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

UdmugningDen klassiske opgave. Møg og strøelse hænger sammen, og tænderne lader væde løbe igennem, mens overfaldet holder læsset nede under kørslen ud af stalden.
Halm og wrapBaller og løs halm fjedrer og vil ud af en åben skovl. Med seks blade presset ned bliver bunken holdt sammen hele vejen til aflæsningen.
Grene og rodfyldt materialeAvant beskriver grebet som et utroligt stærkt redskab til mange formål. Uregelmæssige emner, der hverken kan skovles eller gaffelløftes, er netop dem, grebet er til.
Snævre staldgangeForenden af overfaldet er rundet, og producenten oplyser, at det giver mindre venderadius. Det er grunden til, at 1.050 mm udgaven er populær i gamle bygninger.

1.050mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Otte modeller står som kompatible: 423, 520, 523, 528, 530, 630, 635 og 640. De fire største — 745, 750, 760i og 860i — er markeret kan tilpasses, uden at producenten beskriver hvordan. Den danske katalogside er mere rummelig for 760i og 860i; guiden følger den aktuelle globale tabel og nævner forskellen her. Ud over beslaget skal du have en ledig dobbeltvirkende hydraulikfunktion til overfaldet. Vælger du en bredere udgave, stiger vægten, og kompatibiliteten skal læses for netop den bredde og ikke for rækken som helhed.

8modeller angivet som kompatible

4modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.050 mm
Højde, lukket: 584 mm
Højde, åben: 1.093 mm
Dybde: 768 mm
Vægt: 138 kg
Antal nedre tænder: 7
Antal øvre gribearme: 6
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36313

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Åbning af den øvre klo.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 8 modeller som kompatible og 4 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Overfaldsgreb på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 750	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 760i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 860i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Kæben åbner fra 584 til 1.093 mm

Åbningen er det tal, der afgør, hvad grebet kan tage. Avants manual angiver 584 mm som højden med overfaldet lukket og 1.093 mm med det åbent. Der er altså godt en halv meter mellem tænder og blade, når kæben står helt op.

Det er nok til en rundballe, til en god portion møg og til grene af almindelig tykkelse. Det er til gengæld ikke et redskab til at klemme om en enkelt tynd genstand — så er en klo på pallegafler et bedre valg. Kraften kommer fra én cylinder, mens løft og vinkel som altid kommer fra maskinen.

Tænder nedefra, blade ovenfra

Avant oplyser, at tænderne er Kverneland-tænder. De syv tænder i bunden er smedede og udgør den bærende del; de seks blade i overfaldet er tegnet til at gribe ned mellem dem. Konstruktionen giver gennemløb, så vand og fint materiale ikke samler sig i redskabet.

Der er to vægtangivelser i omløb: den aktuelle produktside og en manual fra 2018 skriver 138 kg, mens den danske katalogrække opgiver 120 kg for 1.050 mm. Guiden bruger 138 kg. Skulderkurver, pladetykkelser og cylinderens slaglængde er rekonstrueret i 3D-modellen; bredden, dybden, åbningshøjderne og antallet af tænder og blade er offentliggjorte tal.

Spørgsmål og svar

Overfaldsgreb — godt at vide.

Avant fører 800, 900, 1.050 og 1.300 mm med vægte fra 85 til 130 kg efter den danske række. Denne side dækker 1.050 mm udgaven A36313. De fire bredder har hver sit varenummer, og kompatibiliteten skal læses for den enkelte bredde, fordi statusserne ikke nødvendigvis er ens.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producentens aktuelle side og manualen fra 2018 opgiver 138 kg, mens den danske række opgiver 120 kg. Tabellen her følger producentens aktuelle tal og status.

Manualen opgiver 768 mm dybde, 584 mm lukket højde og 1.093 mm åben højde. Mindre plader, boltpunkter og cylinderslag er rekonstrueret.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
