Hvad betyder kan tilpasses for 423?

Producenten angiver, at kombinationen kan bringes til at fungere, men oplyser ikke hvordan det gøres. Det er altså ikke en bekræftet montering, og det er heller ikke et nej. Skal grebet på en 423, er det et punkt at få afklaret for netop den maskine og dens beslag.

Hvorfor hedder det så 200-serien?

Fordi produktet markedsføres til Avants mindste maskineklasse i det danske katalog, og fordi 220, 225 og 225 LPG står som kompatible hos producenten. Navnet er en salgsbetegnelse og ikke en teknisk grænse. Den tekniske grænse står i kompatibilitetstabellen, og den er strammere end navnet antyder.

Hvor bredt åbner kæben?

Avant oplyser, at kæben åbner helt op i lodret stilling, men opgiver ikke en åbningshøjde i millimeter for A110. Derfor står der ikke et tal i specifikationerne her. De mål, der er offentliggjort, er 900 mm samlet bredde og 65 kg vægt.

FORBEREDER 3D

Henter 3D-modellen …

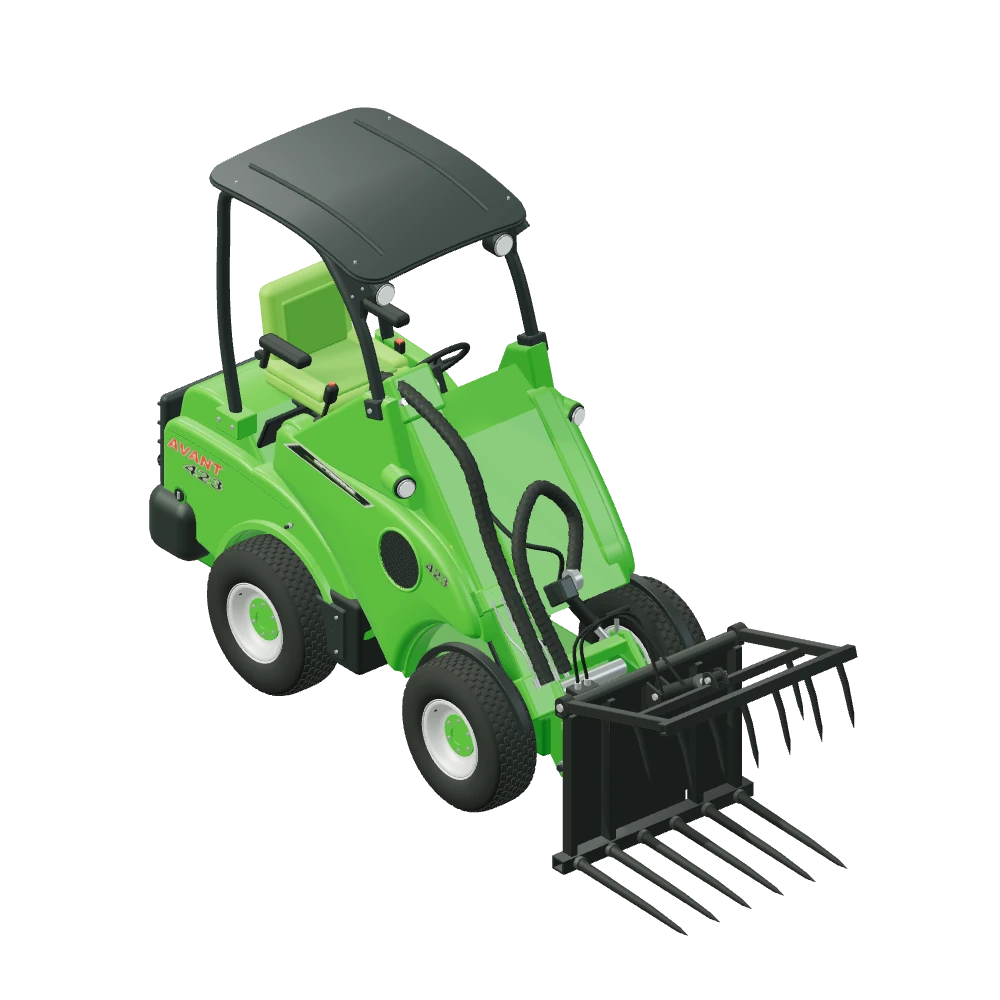

Stiliseret 3D-illustration af Overfaldsgreb 200-serien monteret på Avant 423.

Skovle & materialehåndtering · Kompakt greb

Overfaldsgreb til Avant 200-serien

A110

Det her er samlingens smalleste greb. A110 måler 900 mm i alt og vejer 65 kg. Seks smedede tænder i bunden, en kæbe med otte tænder ovenover, og en hydraulikcylinder i selve gribedelen. Avant fremhæver, at kæben åbner helt op i lodret stilling, og at de 900 mm gør det muligt at komme gennem smalle døråbninger og arbejde i små rum.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Materialer en skovl ikke kan tageProducenten beskriver netop det: løft og transport af mange typer materialer, som hverken en skovl eller en pallegaffel kan håndtere. Kæben holder fast om emner uden fast form.
Arbejde inde i bygninger900 mm samlet bredde er sat efter døråbninger. Med et redskab, der er smallere end passagen, kan du arbejde færdig inde i rummet frem for at trække materialet udenfor først.
Lodret åbning over et læsKæben slår helt op, så grebet kan sættes ned over en bunke fra oven. Avant kalder det fremragende laste- og håndteringsevner, og det er den bevægelse, der menes.

900mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Her er tabellen usædvanligt entydig, og svaret er smalt. Kun 423 er markeret kan tilpasses, uden at producenten oplyser hvordan. For de øvrige elleve modeller — 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i — gælder, at grebet passer ikke til modellen. Producentens egen tabel angiver derimod 220, 225 og 225 LPG som kompatible. Har du en 500-serie eller større og skal have et greb, er det det almindelige Overfaldsgreb i rækken, der er angivet til din maskine.

0modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 423

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 900 mm
Vægt: 65 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A110

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Åbning og lukning af grebet.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 1 model som »kan tilpasses« og ingen som kompatible. Se, hvad hver status betyder.

Producentens angivelse for Overfaldsgreb 200-serien på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 635	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 640	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 745	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 750	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 760i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Navnet og tabellen siger ikke det samme

Den danske titel peger på 200-serien, men titlen alene begrænser ikke produktet til de maskiner. Det, der begrænser det, er producentens aktuelle kompatibilitetstabel: den markerer 423 og de små S-modeller som kan tilpasses og udelukker alle de større læssere, denne guide dækker.

Derfor er grebet med i samlingen som et katalogprodukt, du kan støde på, snarere end som et forslag til de tolv modeller. Det er værd at vide, hvis du finder redskabet på en liste og antager, at et greb til en lille maskine også kan sidde på en 528. Statusserne siger noget andet.

Seks tænder og otte i kæben

Konstruktionen er enkel og robust: hule bærende profiler, seks smedede tænder i bunden og en kæbe med seks tænder foran plus to indsatte. Hydraulikcylinderen sidder i selve gribedelen, hvilket er det, der gør redskabet så kompakt i dybden.

Bredden på 900 mm og vægten på 65 kg er offentliggjorte tal. Dybde, panelhøjde og cylinderens slaglængde er skøn ud fra fotos i 3D-modellen — forsiden og siderne er kun set på skrå, og bagsiden er delvist skjult på de fotos, modellen bygger på. Det er en stiliseret 3D-illustration, ikke en måltegning.

Spørgsmål og svar

Overfaldsgreb 200-serien — godt at vide.

Nej. Producentens aktuelle tabel angiver, at redskabet passer ikke til 528, og det samme gælder for de øvrige modeller fra 520 og op. Kun 423 står som kan tilpasses. Skal du have et greb til en 528, er det Overfaldsgreb A36313 eller en af de andre bredder i den række, der er relevant.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producentens aktuelle skema markerer 423 som "kan tilpasses" og alle større viste modeller som ikke kompatible. Den danske titel begrænser ikke i sig selv grebet til 200-serien.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
