Hvorfor er 750 den eneste model uden bekræftelse?

Producentens aktuelle side nævner en 750T, men ikke den 750, der indgår i denne guide. Guiden gætter ikke på, at de to er ens, og markerer derfor kombinationen som ikke bekræftet. De øvrige elleve modeller står som kompatible, inklusive 745 og de to i-modeller.

Hvor meget hydraulik kræver kloen?

Én dobbeltvirkende funktion til klemcylinderen. Løft og vip kommer fortsat fra maskinen, så det er kun kæben, der skal forsynes. Kontrollér, at der er et ledigt udtag foran på din maskine, og at du kan betjene det, mens du har hænderne på styringen.

Vejer redskabet 50 eller 67 kg?

Den aktuelle produktside opgiver 50 kg for kloen. En manual fra 2021 skriver 67 kg som komplet vægt, og de to tal måler formentlig ikke det samme. Regn under alle omstændigheder gafler og klo sammen, når du vurderer, hvad der er tilbage af maskinens kapacitet til selve lasten.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

Skovle & materialehåndtering · Tilbehør til gafler

Overfald til pallegafler

A33503

Det her er ikke et redskab, du sætter direkte på maskinen. A33503 er en hydraulisk klo, der spændes fast oven på et sæt pallegafler og gør dem til et greb. Gaflerne bliver underkæben, og kloen bliver overkæben. Avant opgiver 50 kg for kloen alene og et grebsområde fra Ø180 til Ø900 mm. En enkelt kraftig cylinder lukker og åbner kæben ovenfra.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

TræstammerProducenten nævner transport af træstammer som hovedopgaven. Kloen holder stammen ned mod gaflerne, så den ikke ruller af undervejs op ad en skrå indkørsel.
Bundter af greneMindre bundter grene er svære at holde samlet på blanke gafler. Med kloen presset ned bliver bundtet ét emne, og du kan køre med det uden at tabe halvdelen.
Store sten og hegnspæleAvant fremhæver store sten, hegnspæle og tykke grene. Det er emner med uregelmæssig form, hvor den kraftige cylinder skal holde trykket hele turen.

50kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve af de tolv modeller står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 760i og 860i. Kun 750 er markeret ikke bekræftet, fordi producentens aktuelle side nævner en 750T-variant men ikke den 750, guiden dækker. Vigtigere end maskinlisten er dog to andre forudsætninger. Du skal have pallegafler, kloen kan spændes på, og du skal have en ledig hydraulikfunktion til cylinderen. Uden begge dele er redskabet ikke i drift, uanset hvad tabellen siger om din model. Regn derfor gaflernes vægt med, når du vurderer kapaciteten.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Grebsdiameter: 180–900 mm
Vægt: 50 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Monteres på pallegafler A21047
Produktnummer: A33503

Tilkobling

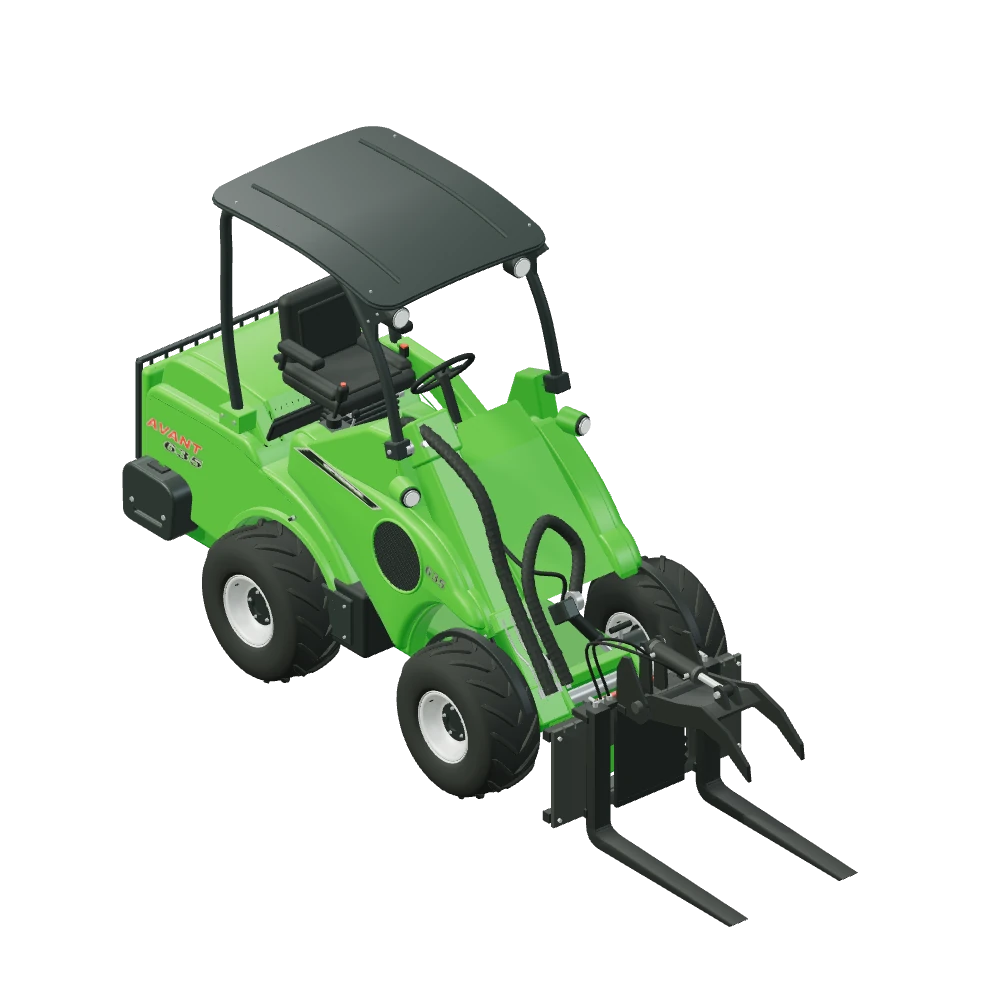

Redskabet monteres via en drivenhed A21047 på Avants redskabsplade. Vist med pallegaflerne A21047, som overfaldet monteres på

Bevægelse i 3D

Åbning af overfaldet; pallegaflerne A21047 er med i den monterede visning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Overfald til pallegafler på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Tre sæt gafler, kloen passer på

Avant angiver, at A33503 kan monteres på A21047, A21039 eller A36589. Det er de tre standardlængder i gaffelrækken: 850, 1.100 og 1.200 mm. Kloen spænder om gaffelvognen med en øvre skinne og en nedre skruebeslag, så den kan tages af igen, når gaflerne skal bruges alene.

I 3D-visningen er kloen vist monteret på 850 mm gaflerne A21047 med en gaffelafstand, der følger manualen. Det er derfor to produkter, du ser i den mounterede visning — kloen alene kan også vises for sig. Det er praktisk at vide, når du sammenligner mål: dybden i visningen inkluderer gaflerne.

Fra 180 til 900 mm i kæben

Grebsområdet er det tal, der afgør, om redskabet løser din opgave. Under Ø180 mm har kæben ikke noget at lukke om, og over Ø900 mm kan den ikke nå rundt. Det dækker typiske stammer og bundter, men ikke de helt tynde grene og ikke de helt tykke kævler.

Bemærk, at der er to vægtangivelser i omløb. Den aktuelle produktside skriver 50 kg for kloen, mens en operatørmanual fra 2021 angiver 67 kg som komplet vægt. Guiden holder de to tal adskilt, fordi de sandsynligvis måler forskellige ting. Til beregning af last er det samlede vægt af gafler plus klo, der tæller.

Spørgsmål og svar

Overfald til pallegafler — godt at vide.

Nej. Kloen har intet beslag mod maskinen og ingen underkæbe. Den skal have et sæt gafler at spænde om, og Avant angiver A21047, A21039 og A36589. Har du ikke gafler i forvejen, er det to indkøb og to vægte, du skal regne med, før redskabet kan komme i arbejde.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Overfaldet passer til gaflerne A21047, A21039 og A36589. Den monterede visning bruger A21047 på 850 mm.

Producentens aktuelle side opgiver 50 kg, mens manualen fra 2021 opgiver 67 kg for hele enheden.

Producentens side nævner 750T, men ikke 750. Derfor står 750 som ikke bekræftet.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
