Hvilken gaffellængde skal jeg vælge?

Det afhænger af, hvordan dine paller kommer. 850 mm er beregnet til pallen på tværs, mens 110 og 120 cm tager den på langs. Lange gafler giver bedre støtte under en hel palle, men de vejer mere og kræver mere plads foran maskinen, når du manøvrerer i en smal gård.

Kræver pallegafler hydraulik på maskinen?

Nej. Redskabet er passivt. Løftet kommer fra armen, og vinklen kommer fra redskabsvippen. Det er grunden til, at gaflerne passer på alle tolv modeller i guiden uden forbehold: der er ingen krav til oliemængde eller ledige funktioner, kun til beslaget og til maskinens kapacitet.

Hvad er 850 mm et mål for?

Gaffelbladenes længde. Det er ikke redskabets samlede dybde med ramme, og det er ikke bredden på gaffelvognen. Skal du regne på, hvor meget redskabet stikker frem foran maskinen, så husk rammen bag gaflerne. Målene på rammen er skøn i 3D-modellen, mens gaffellængden er producentens tal.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

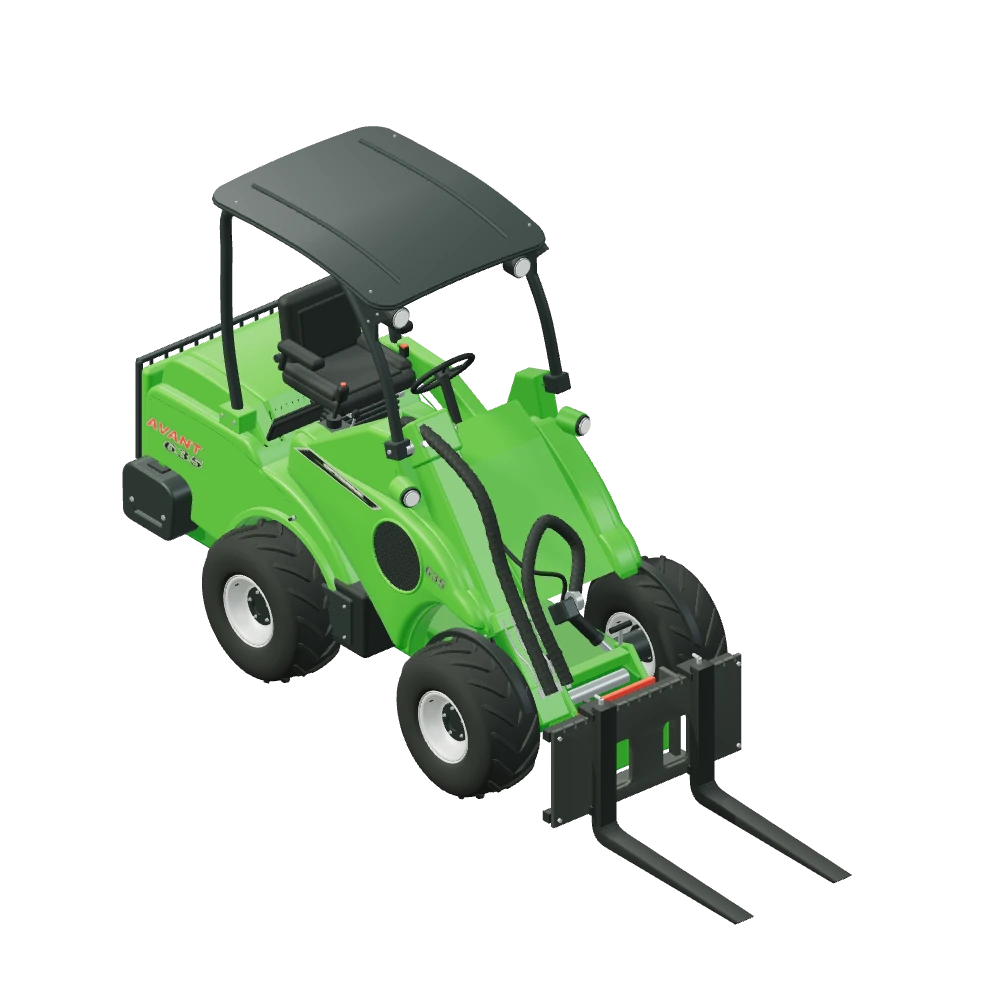

Stiliseret 3D-illustration af Pallegafler monteret på Avant 635.

Skovle & materialehåndtering · Pallegafler

Pallegafler til Avant

A21047

Pallegafler er det redskab, der kommer på maskinen, når noget skal stå stille og flyttes samlet. To gafler på en åben ramme, 850 mm lange, 90 kg i alt. Avant opgiver 1.000 kg som redskabets maksimale last og oplyser, at gaflerne er fremstillet i hærdet stål efter ISO 330. Afstanden mellem gaflerne sættes i hånden med en kviklås og kræver ikke værktøj.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Paller på gårdenSække, fodersække og alt hvad der kommer på en halvpalle. Avant nævner selv gården som et af de steder, hvor gaflerne løser de mest almindelige løfteopgaver.
ByggepladsenFliser, sten og materialer, der leveres på palle og skal ind på pladsen. Det frie udsyn frem til gaflerne er en del af grunden til, at redskabet fungerer i trange gårde.
Lagerplads inde og udeProducenten peger på både indendørs og udendørs lagerpladser. En minilæsser kan komme ind ad døre, hvor en større maskine ikke kan, og gaflerne følger med.
Stabling i højdenMed teleskoparm kan paller sættes op på hylde eller lad. Husk, at både løftehøjden og den tilladte last afhænger af maskinen og ikke af gaflerne alene.

90kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller i guiden står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Det gør pallegafler til et af de få redskaber uden forbehold nogen steder i tabellen. Til gengæld flytter det spørgsmålet: det handler ikke om, om gaflerne passer, men om hvad maskinen må løfte. De 1.000 kg er redskabets egen angivelse, og en 423 og en 860i har vidt forskellig kapacitet. Læg desuden 90 kg egenvægt til, før du regner på, hvad der er tilbage til lasten.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Gaffellængde: 850 mm
Vægt: 90 kg
Redskabets maks. last: 1.000 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A21047

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Manuel justering af gaffelafstanden.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Pallegafler på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Gaffellængde og palleretning

Længden bestemmer, hvordan pallen kan tages. Avant fører gaflerne i 85, 110 og 120 cm, og de to lange udgaver er beregnet til at tage pallen på langs, mens 85 cm udgaven tager den på tværs. Det er en detalje, der betyder meget i praksis, for palleretningen afgør, hvor bredt du skal kunne komme frem.

De tre længder vejer 90, 100 og 136 kg og har hver sit varenummer. Denne side dækker A21047 med 850 mm gafler; den danske katalogliste bruger betegnelsen A21047/1 for samme produkt. Avant tilbyder desuden et sikkerhedsgitter som tilvalg til alle tre længder.

Hvad 1.000 kg dækker

Tallet er redskabets rating og altså det, gaffelkonstruktionen er angivet til. Det er ikke et løfte om, at hver kompatibel maskine kan løfte så meget. Maskinens egen løftekapacitet, dens vægt, kontravægt og dæk sætter grænsen, og lasten bliver tungere at holde, jo længere den sidder fra maskinen.

Derfor er det praktiske spørgsmål ikke gaflernes tal, men afstanden. En palle på 600 kg tæt ved maskinen er en anden opgave end den samme palle løftet med armen strakt. Læs løftekurven for den maskine, gaflerne skal sidde på, og hold den op mod, hvad du typisk løfter.

Spørgsmål og svar

Pallegafler — godt at vide.

I hånden. Avant oplyser, at gaffelafstanden let kan justeres med en kviklås. Der er ingen hydraulik i redskabet, og derfor heller ingen slanger at koble til ved skift. Skal afstanden kunne ændres fra førerpladsen, er det en anden variant med hydraulisk sideskift, du skal se på.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

De 1.000 kg er gaflernes egen grænse. Det er ikke et udtryk for, hvad en given maskine kan løfte.

Gaffellængden på 850 mm er ikke redskabets samlede dybde eller karrens bredde.

Kun gaffellængden er opgivet. Karre, slidser, gaffelprofil og bagside er skønnet ud fra det fælles studiefoto for standard-, HD- og XHD-gaflerne.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
