Vejer kranarmen 30 eller 34 kg?

Brug 34 kg. Det er den aktuelle producentangivelse for A428481 med den nuværende gule drejekrog. Den danske katalogside viser stadig 30 kg og 120 cm fra den tidligere udgave. Forskellen er lille, men den fortæller, hvilken generation af redskabet et givet dokument beskriver.

Skal kranarmen kobles til hydraulikken?

Nej. Redskabet er rent mekanisk. Bommen sidder fast på beslaget, løftet kommer fra armen, og krogen drejer frit i sit ophæng. Det gør kranarmen til et af de hurtigste redskaber at skifte til, og det er grunden til, at alle tolv modeller i guiden står som kompatible.

Hvornår er en kranarm bedre end pallegafler?

Når lasten har et løftepunkt i stedet for en flad bund. Sække med løftestrop, beholdere med øje, store krukker og emner, der ikke kan stå på en palle. Gafler er bedre til alt, der er stabelt og fladt. De to redskaber løser hver sin opgave og udelukker ikke hinanden.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

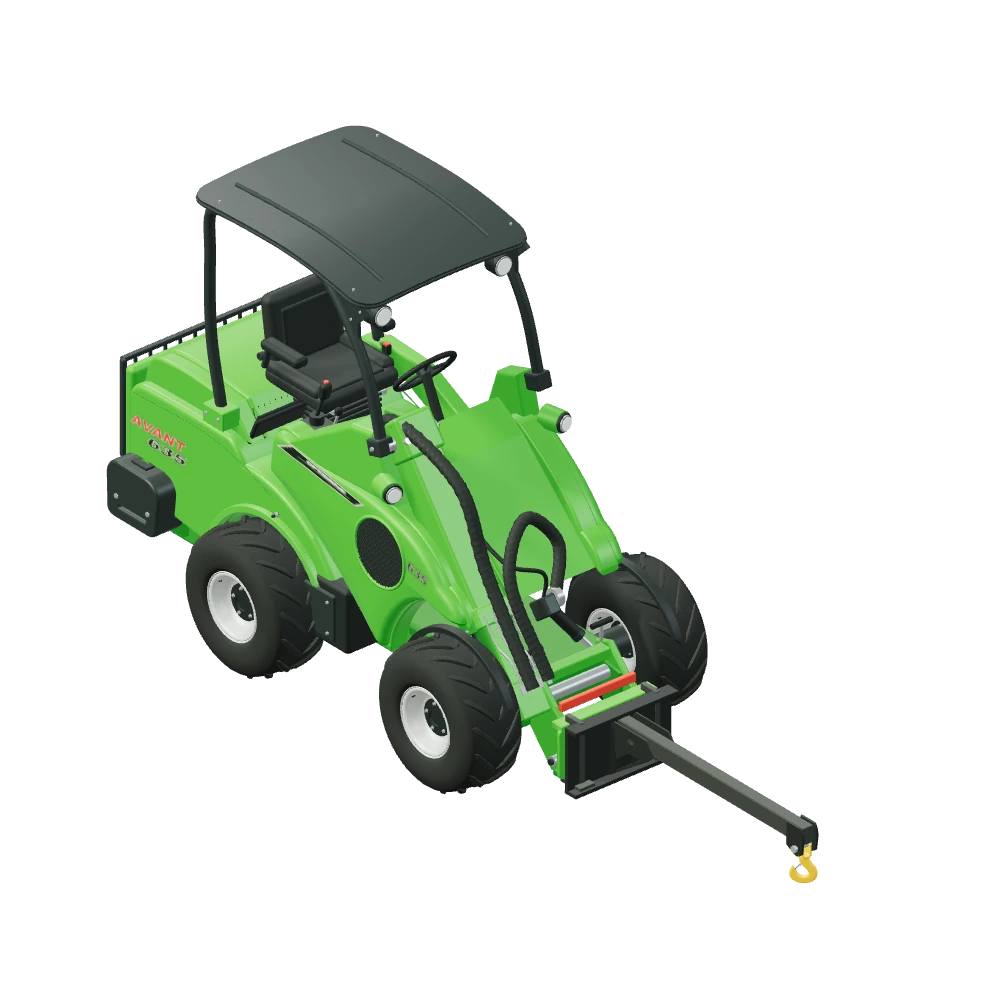

Stiliseret 3D-illustration af Kranarm monteret på Avant 635.

Skovle & materialehåndtering · Kranarm

Kranarm til Avant

A428481

Kranarmen er det simpleste løfteredskab i rækken og et af de mest brugbare. En stiv bom med en drejelig krog i enden, 34 kg tung, uden en eneste slange. Avant beskriver den som utrolig effektiv, når tunge ting skal flyttes, hvor pladsen er trang. Producenten opgiver 1.200 mm fra beslaget til løftepunktet, 1.300 mm som samlet længde og 500 kg som redskabets maksimale last.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Krukker og store planterAvant peger selv på krukker, beholdere og planter. En krog rammer et løftepunkt præcist, hvor gafler eller en skovl skulle have været ind under en skrøbelig bund.
Af- og pålæsningProducenten nævner entreprenørens arbejde på byggepladsen. Emner med løftestrop eller øje kan tages ned fra et lad uden at pallen først skal etableres et sted.
Løft i trange gårdeBommen er kun 550 mm bred. Det betyder, at du kan komme ind mellem ting, der står tæt, og løfte lodret op, hvor der ikke er plads til at vende en skovl.

550mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Kranarmen er dermed lige så bredt understøttet som pallegaflerne, og for samme grund: den er passiv og stiller ingen krav til hydraulikken. Til gengæld flytter den lasten langt væk fra maskinen. 1.200 mm rækkevidde betyder, at 500 kg i krogen belaster maskinen helt anderledes end 500 kg tæt ved beslaget. Det er maskinens løftekurve og ikke bommens tal, der afgør, hvad du reelt kan tage.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 550 mm
Længde: 1.300 mm
Højde: 315 mm
Løftepunkt: 1.200 mm
Vægt: 34 kg
Redskabets maks. last: 500 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A428481

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Drejelig krog, der hænger lodret.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Kranarm på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

1.200 eller 1.300 mm — hvad måler hvad

De to mål dækker to ting. 1.200 mm er afstanden fra beslaget ud til løftepunktet, altså der hvor krogen hænger. 1.300 mm er bommens samlede længde inklusive det yderste af konstruktionen. Når du regner på, hvor langt lasten sidder fra maskinen, er det de 1.200 mm, der er relevante.

Der findes desuden ældre tal i omløb. Den danske katalogside opgiver 30 kg og 120 cm, mens den aktuelle producentside skriver 34 kg og skelner mellem løftepunkt og samlet længde. Guiden bruger de nyeste tal. Den danske side markerer selv, at billedgalleriet øverst viser en tidligere udgave af redskabet.

Krogen hænger lodret

Krogen er ophængt, så den kan dreje frit, og så den bliver hængende lodret, når bommen vipper. Det er en mekanisk detalje med praktisk betydning: lasten bliver ikke skubbet til siden, når du regulerer højden med armen, og du kan dreje en krukke på plads i luften uden at flytte maskinen.

Der er ingen cylinder og ingen motor i redskabet. Bommen er fast, og der findes ingen teleskopfunktion på denne model. Vil du kunne ændre rækkevidden under løftet, er det Kranarm m/Teleskop, du skal se på — det er et andet produkt med hydraulik, større vægt og kortere kompatibilitetsliste.

Spørgsmål og svar

Kranarm — godt at vide.

Avant opgiver 500 kg som redskabets maksimale last. Det er bommens eget tal. Hvad du reelt kan løfte, afgøres af maskinen og af, at lasten hænger 1.200 mm fra beslaget — på den afstand er maskinens kapacitet markant lavere end tæt ved koblingen. Læs løftekurven for din model.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske side opgiver 1.200 mm og 30 kg. Producentens aktuelle side opgiver 1.200 mm til løftepunktet, 1.300 mm samlet og 34 kg.

De 500 kg gælder selve kranarmen. Maskinen og dens opstilling kan sætte en lavere grænse.

Modellen viser den aktuelle udgave med gul krog. Den danske side markerer selv ældre billeder og video som udgået.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
