Hvorfor passer teleskoparmen ikke til en Avant 423?

Producenten markerer kombinationen som en, redskabet ikke passer til. 110 kg egenvægt og en rækkevidde på op til 1.900 mm stiller krav, 423 ikke er angivet til. Skal du løfte med krog på en 423, er den faste Kranarm A428481 det produkt, der står som kompatibel med alle tolv modeller.

Hvor mange hydraulikfunktioner kræver redskabet?

Teleskopet skal have en dobbeltvirkende funktion. Krogens rotation er derimod fri og styres i hånden. Ud over teleskopet bruger du fortsat armen til at løfte og redskabsvippen til at sætte bommens vinkel, så sørg for at have et ledigt udtag foran på maskinen.

Er teleskoparmen bedre end den faste kranarm?

Ikke automatisk. Den kan mere, men den vejer 110 kg mod 34 kg, kræver hydraulik og er ikke angivet til 423. Skal du blot løfte krukker og sække tæt ved maskinen, gør den faste bom arbejdet med mindre egenvægt. Teleskopet betaler sig, når rækkevidden skal kunne ændres undervejs.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

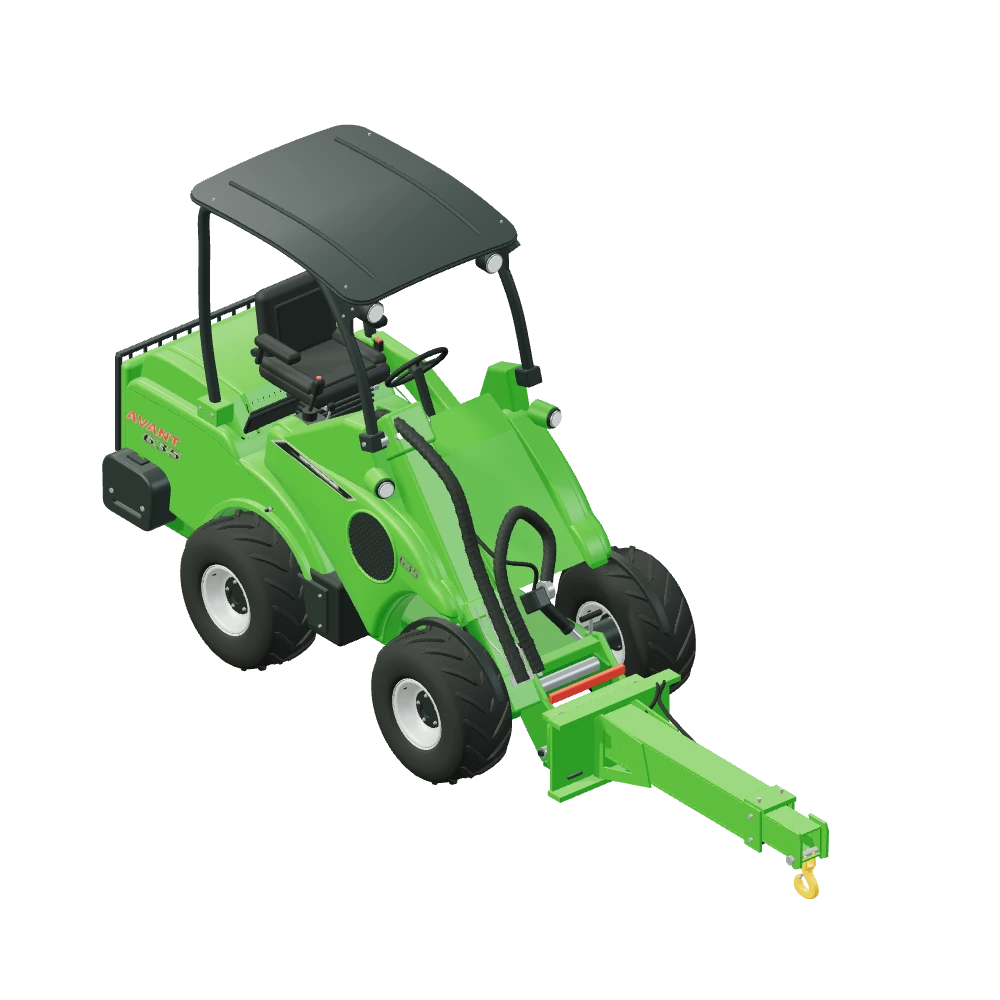

Stiliseret 3D-illustration af Kranarm m/Teleskop monteret på Avant 635.

Skovle & materialehåndtering · Teleskopkran

Kranarm med teleskop til Avant

A21342

Forskellen på denne og den faste kranarm er, at rækkevidden kan ændres, mens lasten hænger. Teleskopet er hydraulisk, og cylinderen sidder inde i bommen. Avant opgiver 1.300 mm som korteste og 1.900 mm som længste afstand til krogens fæste, en vægt på 110 kg og 500 kg som redskabets maksimale last. Producenten beskriver redskabet som løsningen på løfteopgaver, en pallegaffel ikke kan klare.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Løft over en forhindringEt hegn, en mur eller en rende mellem dig og lasten. Her er de ekstra 600 mm rækkevidde forskellen på at nå emnet og at skulle flytte maskinen først.
Montage og præcis placeringAvant fremhæver let, præcis og sikker kontrol over bommen. Når du kan skubbe lasten frem i små trin uden at køre, bliver det nemmere at sætte tunge emner nøjagtigt.
Højere løft end med gaflerProducenten opgiver 190 cm som maksimal længde på bommen. Strakt frem og op kommer krogen længere væk fra maskinen, end noget gaffelredskab i rækken kan nå.
Emner der skal drejes på pladsLøftekrogen kan rotere, og ophænget holder den lodret, når bommen vipper. Det gør det muligt at vende et emne i luften, mens det stadig hænger frit.

110kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller står som kompatible: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. For 423 gælder, at redskabet passer ikke til modellen. Det er værd at hæfte sig ved, for den faste kranarm passer netop til alle tolv. Skiftet ligger i vægten og i hydraulikken: 110 kg mod 34 kg, og et krav om en ledig dobbeltvirkende funktion til teleskopet. På en lille maskine er tre gange egenvægten mærkbar, længe før du hænger noget i krogen.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Krogafstand: 1.300–1.900 mm
Vægt: 110 kg
Redskabets maks. last: 500 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A21342

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk teleskop; krogen hænger lodret.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Kranarm m/Teleskop på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Teleskopet arbejder indefra

Bommen består af to hule stålprofiler, der glider i hinanden på slidskinner. Avant fremhæver netop de holdbare slidskinner på den ydre bom. Cylinderen ligger skjult inde i profilen, så der ikke er udvendige dele, der kan tage skade, når bommen føres ind mellem ting.

Slaglængden er 600 mm — det er forskellen mellem de 1.300 og de 1.900 mm. Bemærk, at begge tal måler til krogens fæste. Selve geometrien rækker længere ud, fordi der er sjækkel og smedet krog uden på. Cylinderens indvendige mål er skøn i 3D-modellen, mens rækkevidden, vægten og lasten er producentens tal.

Rækkevidde koster kapacitet

De 500 kg gælder redskabet. Hvad maskinen kan holde, ændrer sig hele tiden, mens du skubber teleskopet ud. Samme last 1.900 mm fra beslaget vælter markant mere end 1.300 mm fra beslaget, og det er maskinens løftekurve, der sætter grænsen — ikke bommens rating.

Avant oplyser desuden, at maskinspecifik rækkevidde og løftekapacitet afhænger af konfigurationen og ikke kan læses af redskabets mål. Behandl derfor teleskopet som en mulighed, du bruger bevidst: kør ind med bommen trukket tilbage, og skub først ud, når du er tæt på det sted, lasten skal stå.

Spørgsmål og svar

Kranarm m/Teleskop — godt at vide.

Afstanden fra maskinens beslag til krogens fæstepunkt, ved bommen helt trukket ind og helt skudt ud. Det er altså rækkevidden til ophænget og ikke til krogens spids. Sjækkel og smedet krog hænger neden under og gør den samlede geometri længere, end de to tal viser.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

De 1.300–1.900 mm er afstanden til krogens fastgørelse. Kranarmen er fysisk længere med sjækkel, krog og beslag.

De 500 kg er kranarmens egen grænse. Maskinens rækkevidde og lastdiagram afhænger af opstillingen og er ikke gengivet her.

Cylinderen sidder inde i teleskopbommen. Dens mål og slidklodser er skønnet ud fra fotos.
