Kræver skovlen en hydraulikfunktion på maskinen?

Ja. To hydrauliske cylindre åbner frontpartiet, og de skal have et udtag foran. Producenten angiver højst 225 bar for redskabet, men opgiver ikke et anbefalet olieflow for netop denne variant. Uden en ledig hydraulikfunktion kan skallen ikke åbnes, og så er skovlen i praksis en tung standardskovl.

Hvor meget rummer den?

300 liter stuvet efter producentens manual, med en skærbredde på 1.450 mm. Egenvægten er 246 kg i den nuværende angivelse, mens manualen fra 2018 skriver 247 kg. Forskellen på ét kilo er ikke forklaret i kilderne, og begge tal er beholdt, som de står.

Findes den i andre bredder?

Ja. Den danske oversigt fører 4-i-1-skovlen fra 110 til 180 cm med vægte fra 152 til 300 kg og rumfang fra 155 til 370 liter. Hver bredde har sit eget varenummer. Denne side dækker HD-udgaven A428472 på 1.450 mm, så tjek varenummeret, før du sammenligner to mål.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

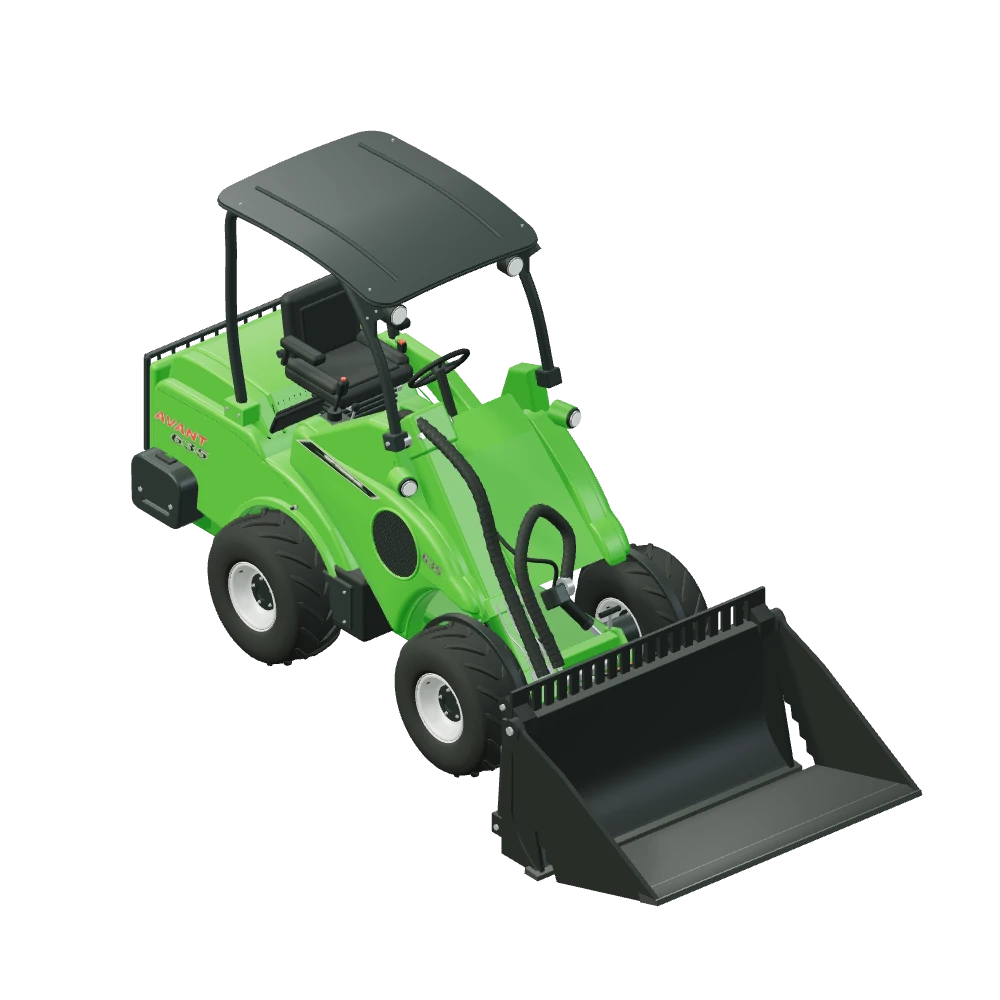

Stiliseret 3D-illustration af Skovl 4-i-1 monteret på Avant 635.

Skovle & materialehåndtering · Kombiskovl

Skovl 4-i-1 til Avant

A428472

Skovl 4-i-1 er én skal, der er skåret over på midten. Frontpartiet åbner med to hydrauliske cylindre bagpå, og det giver redskabet fire roller: skovl, dozerblad, planeringsblad og greb. Bagpladen står fast, mens forpartiet bevæger sig. Denne udgave er HD-varianten på 1.450 mm med lige skær, 300 liter og 246 kg. Producenten fremhæver, at den kan doze, jævne jord og samle store sten op, uden at du skifter redskab undervejs.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Jævning af fyld og muldMed forpartiet åbent bliver bagpladen et blad, du kan trække baglæns gennem løs jord. Det er den funktion, skovlen oftest vælges for: at planere uden at hente et separat planeringsredskab.
Store sten og rodstykkerGrebsfunktionen holder fast om det, en almindelig skovl taber. Sten, betonbrokker og afskåret træ kan klemmes mellem forparti og bagplade og flyttes samlet i stedet for i flere vendinger.
Skubbe materiale på pladsLukket og vendt fremad virker skallen som et dozerblad. Du kan skubbe grus og jord frem over en flade, hvor der ikke er plads til at vende maskinen mellem hver tur.
Almindelig læsningLukket er det stadig en skovl på 300 liter stuvet. Det lige skær samler op fra fast underlag, og de 1.450 mm gør den til en af de brede skovle i rækken.

1.450mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller står som kompatible i producentens oversigt for HD-udgaven på 1.450 mm: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske side nævner ikke 520, 745 og 750 ved navn, så de tre er bekræftet i den ene kilde og ikke i den anden. Vigtigere end tabellen er her vægten: 246 kg tomt er meget at hænge foran en lille maskine, før du overhovedet har fyldt de 300 liter. Rækken findes i bredder fra 110 til 180 cm med vægte fra 152 til 300 kg.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.450 mm
Volumen: 300 l (topfyldt)
Vægt: 246 kg
Skær: Lige skær
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A428472

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Den forreste skal åbnes hydraulisk fra den faste bagplade.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Skovl 4-i-1 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvad de fire funktioner betyder i praksis

Fire funktioner lyder som en overskrift, men delingen af skallen er en reel konstruktion. Bagpartiet er et fast dozerblad. Forpartiet er hængslet og trækkes af to cylindre, der sidder bag bladet, så de ikke står i vejen for materialet. Når forpartiet lukkes, danner de to halvdele en almindelig skovl. Når det åbnes, har du enten et blad eller en tang, alt efter hvilken vej du kører.

Det koster vægt og bevægelige dele. En standardskovl i samme bredde har hverken cylindre, slanger eller hængsler at holde øje med. Til gengæld skal den skiftes, hver gang opgaven skifter karakter. 4-i-1-skovlen er valget, når du laver flere ting på samme sted i samme time.

Lige skær eller tænder

Producenten fører rækken både med lige forkant og med tænder. A428472 er udgaven med lige skær, og det er den, målene på denne side gælder. Tænder giver bid i fast og frossen jord, men de ødelægger den rene kant, du skal bruge, når du jævner. Skal skovlen både grave og planere, er det lige skær, der giver den pæneste flade.

Rumfanget på 300 liter er stuvet mål fra producentens manual. Det gælder skallen lukket og siger intet om, hvad maskinen kan løfte. Bredden på 1.450 mm er skærets mål; hængselhovederne stikker nogle centimeter længere ud til hver side. Det betyder noget, når du skal ind gennem en port, der lige præcis passer.

Spørgsmål og svar

Skovl 4-i-1 — godt at vide.

Skovl, dozerblad, planeringsblad og greb i samme redskab. Frontpartiet åbner hydraulisk, og de fire roller kommer af, hvilken stilling forparti og bagplade står i. Producenten beskriver den selv som et effektivt redskab med mange funktioner, hvor hele fire funktioner er samlet i ét enkelt redskab.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A428472 på 1.450 mm med lige skær og to cylindre bagpå. Tænder er ekstraudstyr og er ikke med.

De 300 l er topfyldt volumen efter producentens manual. Producentens aktuelle vægt på 246 kg afviger 1 kg fra manualen fra 2018.

Skovlens dybde, højde, cylinderslag og mindre beslag er rekonstrueret ud fra en tegning fra 2018 og fotos. De 1.450 mm er skærbredden, og hængslerne stikker uden for det mål.

Producentens aktuelle familiebilleder viser også en nyere udgave på 1.300 og 1.150 mm. Den har en anden form og er ikke blandet ind i denne.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
