Kan armen svinge til siden?

Nej. A36856 har kun skovlbevægelsen som hydraulisk funktion, og der er ikke lagt en svingfunktion ind i 3D-illustrationen, som producenten ikke oplyser. Vil du kunne tømme skovlen ved siden af renden uden at dreje maskinen, er det Rendegraverarm 180 med hydraulisk bomsving på 60 grader til hver side, du skal se på.

Hvor meget olie kræver den?

Manualen angiver 10–20 l/min som anbefalet område, højst 30 l/min og højst 200 bar. Armen skal have et dobbeltvirkende udtag foran på maskinen. Ligger maskinens flow over det anbefalede, er det ikke i sig selv en hindring, men tallene er producentens ramme for, hvordan redskabet arbejder bedst.

Hvilken skovl følger med?

Den danske pakke indeholder en 400 mm skovl med tre tænder, varenummer A414304. Det er samme skovlbredde, som Rendegraverarm 180 leveres med. Producenten nævner desuden et vippebeslag og et overfaldsgreb som tilvalg. Ingen af delene er en del af den variant, denne side og 3D-illustrationen bygger på.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

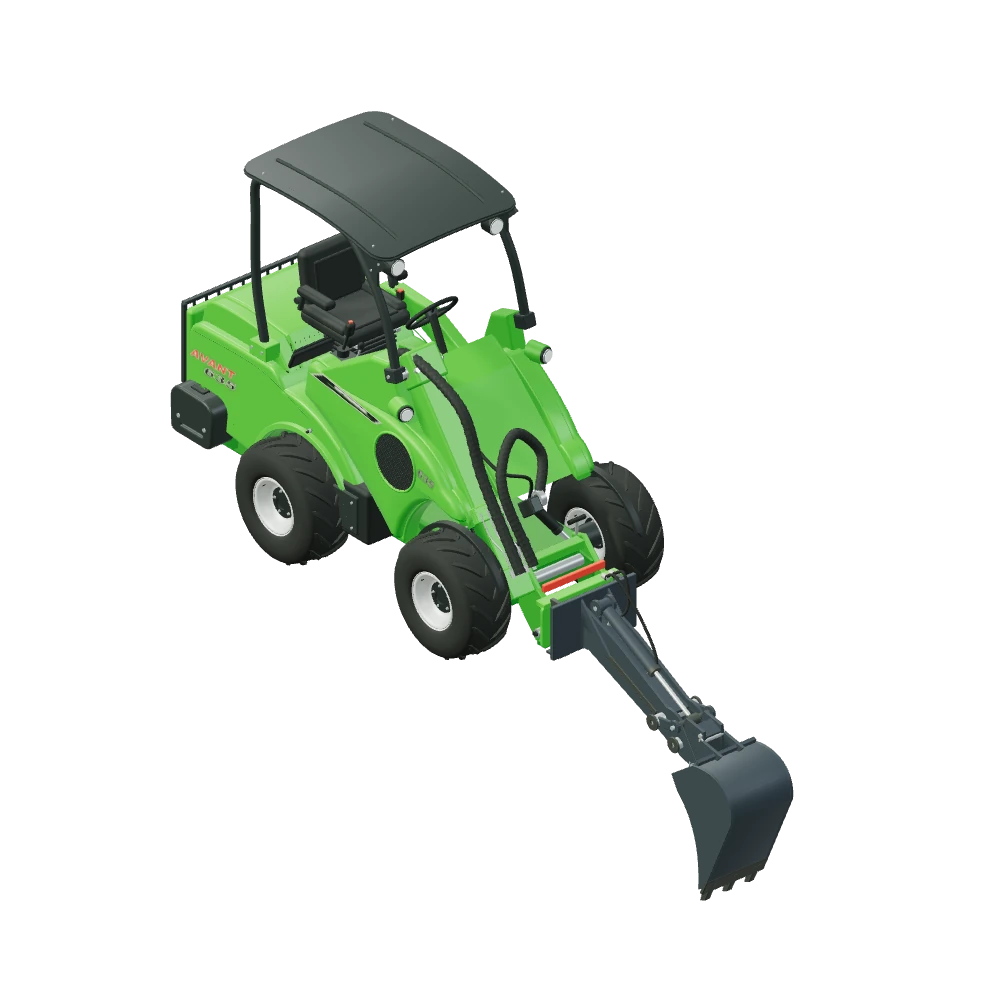

Stiliseret 3D-illustration af Rendegraverarm 150 monteret på Avant 635.

Grave- & anlægsarbejde · Rendegraverarm

Rendegraverarm 150 til Avant

A36856

Rendegraverarm 150 gør en Avant minilæsser til en lille gravemaskine. Producenten beskriver den som en effektiv løsning der, hvor en gravedybde på 1.500 mm er nok. Armen sidder på redskabspladen foran, og du graver fra førersædet med joystick. Retningen styrer du med rattet, for armen har ingen egen svingfunktion. Som standard følger en 400 mm skovl med tre tænder, varenummer A414304. Den er tænkt til opgaver, hvor der ikke er plads til en rendegraver, men hvor du stadig skal ned i jorden.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Render til kabler og drænrørEn rende på 1.500 mm er dyb nok til de fleste kabler, drænrør og vandslanger på egen grund. Den smalle 400 mm skovl flytter kun den jord, du faktisk skal have op igen bagefter.
Huller til stolper og fundamenterDe tre tænder på skovlen bryder fast jord op, så du kan grave firkantede huller til stolper og små støbefundamenter uden at gøre det med håndkraft og spade.
Rensning af bundenSkovlen krøller ind mod maskinen, så du kan trække løs jord tilbage og rense bunden af renden. Den samme jord lægges i en bunke ved siden af, uden at du skifter redskab.
Gravning i trange gårdeEn minilæsser med graverarm kommer ind ad porte og mellem bygninger, hvor en rendegraver ikke kan komme til. Rammen ved beslaget måler 540 mm efter producentens tegning.

10–20 l/min olieflow

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller i guiden står som kompatible med A36856: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Det er producentens egen oversigt for netop denne variant. Den danske produktside nævner til gengæld ikke 520, 745 og 750 ved navn, så de tre modeller er bekræftet i den ene kilde og ikke i den anden. Guiden følger den nyeste variantoversigt. Kompatibilitet siger desuden kun noget om beslaget og ikke om olien: armen skal have et dobbeltvirkende udtag, og manualen anbefaler 10–20 l/min med højst 30 l/min og højst 200 bar.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Skovlbredde: 400 mm
Maks. gravedybde: 1.500 mm
Vægt, samlet pakke: 130 kg
Olieflow: 10–20 l/min
Maks. olieflow: 30 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36856
Øvrige produktnumre: A414304

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Skovlen krøller hydraulisk gennem et led; løft og sving kommer fra maskinen.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Rendegraverarm 150 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sådan graver du med en læsser

Armen har ingen egen drejning. Den sidder fast på redskabspladen, og hele redskabet peger derhen, hvor maskinen peger. Skal du tømme skovlen et andet sted end der, hvor du graver, drejer du maskinen. Producenten beskriver det selv sådan: du betjener armen med joystick, og retningen kommer af rattet. På en stor rendegraver ville det være en begrænsning. På en minilæsser er det grunden til, at redskabet kan være så kompakt.

Den hydrauliske funktion på armen er skovlbevægelsen. Løftet kommer fra læsserarmen, og dybden kommer af, hvor langt ned den kan sænkes. De 1.500 mm er derfor et samspil mellem arm og maskine og ikke et mål, du kan læse af på redskabet alene.

Tre vægte for det samme redskab

Kilderne opgiver tre tal. Den danske side skriver 130 kg for pakken. Producentens nuværende variantside skriver 85 kg for den bare arm, og manualen fra 2019 skriver 35 kg for skovlen, altså 120 kg tilsammen. Tallene er ikke lagt sammen eller udjævnet her, for de måler ikke det samme, og kilderne forklarer ikke forskellen.

Det har betydning, når du regner på, hvad maskinen har tilbage til lasten. Armen sidder desuden langt fremme, og vægten bliver tungere at holde, jo længere ud den rækker. 540 mm rammebredde, 300 mm rammehøjde og 760 mm bjælkemål er producentens tegningsmål; resten af formen i den stiliserede 3D-illustration er skøn.

Spørgsmål og svar

Rendegraverarm 150 — godt at vide.

Producenten opgiver 1.500 mm som maksimal gravedybde. Det er en arbejdsdybde, du når med arm og læsser sammen, og ikke redskabets egen højde. Jordbund, plads bag maskinen og hvordan du står, afgør resten. Skal du længere ned, findes Rendegraverarm 180 med 1.800 mm i samme række.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Rendegraverarmen sælges i Danmark med skovlen A414304 på 400 mm med tre tænder. Tiltadapter og tommelgreb er ekstraudstyr og er ikke med.

Producentens aktuelle side opgiver 85 kg for selve armen, mens manualen fra 2019 opgiver 35 kg for skovlen. Den danske side opgiver 130 kg for hele pakken. Tallene står hver for sig i kilderne.

Målene 540 mm plade, 300 mm pladehøjde og 760 mm bom kommer fra producentens tegning. Skovlens kurver, pladetykkelser og beslag er skønnet ud fra fotos.

Løft og sving kommer fra maskinen. Armen har ikke sit eget sving.
