Hvad er den maksimale last?

Producenten angiver 1.700 kg for A34148. Det er den højeste lastangivelse blandt tiltadapterne i denne guide, hvor A36505 er angivet til 1.000 kg. Selve adapteren vejer 65 kg. Maskinens egne grænser gælder naturligvis stadig og skal kontrolleres for den konkrete opgave.

Hvorfor passer den ikke til 860i?

Producentens aktuelle produktside markerer 860i som ikke kompatibel. Samme side udelukker også producentens øvrige store maskiner i den klasse, så det fremstår som en systematisk grænse. Guiden gengiver statussen, som kilden angiver den, uden at gætte på årsagen bag udelukkelsen.

Bruges adapteren som støtte for andre redskaber?

Ja, i mindst ét tilfælde. Drejebeslaget til vinduesløfteren SM1000 er på de inspicerede fotografier monteret på et A34148. Det betyder, at den samlede opstilling arver 860i-begrænsningen. Det er en fotografisk identifikation af støtten og ikke en oplysning om, hvad et sæt indeholder.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

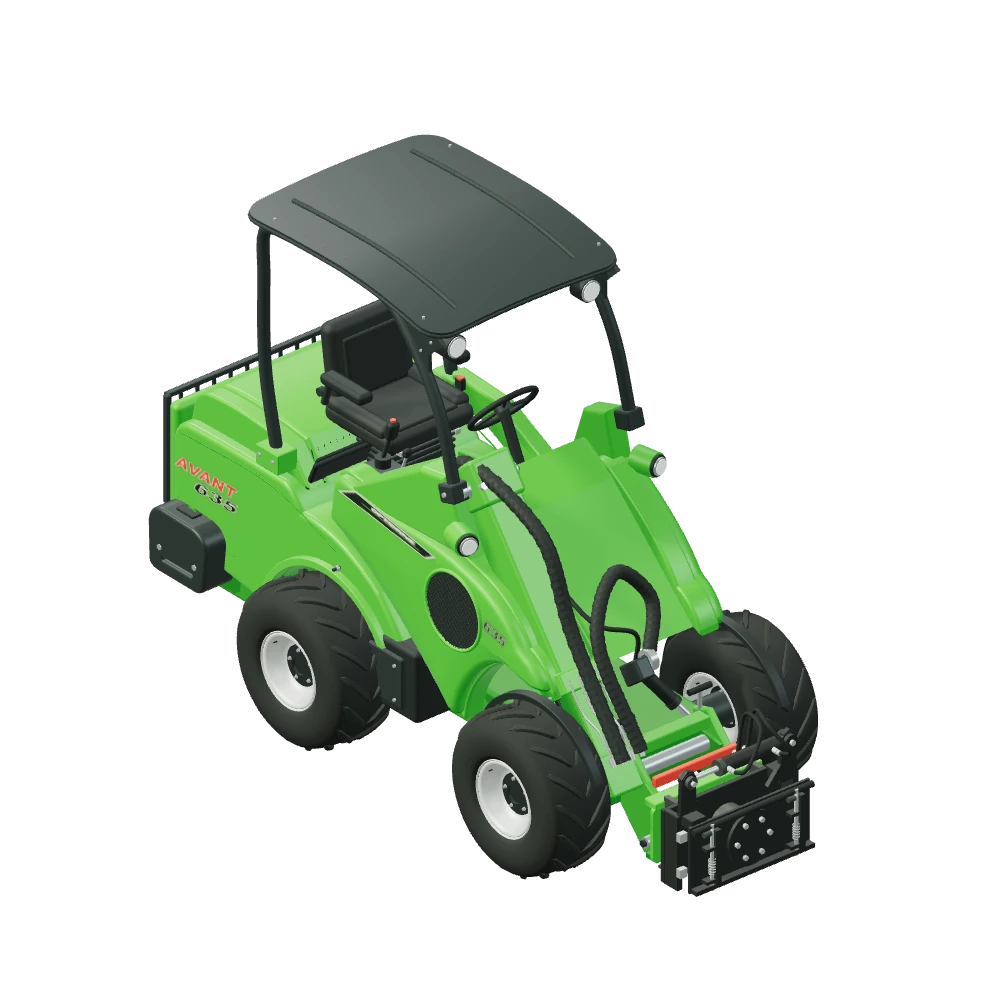

Stiliseret 3D-illustration af Tiltadapter monteret på Avant 635.

Sidehældning · Redskabsguide

Tiltadapter ±12,5 grader

A34148

A34148 er den lille af de to tiltadaptere, men den med den højeste lastangivelse. Den giver ±12,5 graders sidehældning gennem en fritliggende tværcylinder over en flange med seks bolte. Producenten oplyser 65 kg og en maksimal last på 1.700 kg. Bevægelsen er begrænset, men til gengæld er konstruktionen kompakt og bygger kun lidt ud fra pladen. Vær opmærksom på, at adapteren ikke passer til 860i.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Rette en palle opPå et ujævnt underlag står en palle sjældent vandret. Nogle få grader er ofte nok til at få lasten i vater, inden den løftes eller sættes ned på et stativ.
Holde en beholder vandretNår maskinen står på tværfald, hælder alt, hvad den bærer. Med en lille korrektion kan en kasse eller beholder holdes plan, så indholdet ikke løber til den ene side.
Justere mod en flisekantVed kanter og overgange er det de små vinkler, der afgør resultatet. Adapteren gør det muligt at rette redskabets kant ind, uden at maskinen skal flyttes eller vendes.
Finpudse en planeringEn plan flade bliver bedre med små korrektioner undervejs. ±12,5 grader er nok til at udligne sidehældninger, men ikke til at tømme et redskab ud til siden.

65kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve maskiner står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750 og 760i. For 860i angiver producentens aktuelle produktside, at adapteren passer ikke til modellen, og det er samme udelukkelse, der gælder producentens større maskiner i samme klasse. Det har en sidevirkning, der er værd at kende: drejebeslaget til vinduesløfteren SM1000 er fotograferet med netop et A34148 som støtte, og den kombination arver derfor 860i-begrænsningen. Adapteren kræver desuden et hydraulisk udtag foran for at kunne vippe.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Vægt: 65 kg
Redskabets maks. last: 1.700 kg
Tiltvinkel: ±12,5 °
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A34148

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk tiltning ±12,5 °.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Tiltadapter på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Små korrektioner, høj lastangivelse

±12,5 grader lyder ikke af meget, og det er også pointen. Adapteren er ikke til at tømme redskaber sideværts, men til at udligne. En stor del af arbejdet med gafler, kasser og planering handler om at få redskabet plant, når maskinen ikke står plant, og det klarer et lille udslag.

Til gengæld er det den af de to tiltadaptere, hvor producenten angiver den højeste maksimale last: 1.700 kg mod 1.000 kg for A36505. Adapteren vejer selv 65 kg og har en kompakt opbygning med en flange på seks bolte, hvor den store tiltadapter bygger mere ud. Mindre bevægelse betyder altså mere kapacitet og mindre udhæng.

860i er undtaget

Producentens aktuelle produktside markerer 860i som ikke kompatibel med A34148. Samme side udelukker de tilsvarende store maskiner i producentens øvrige sortiment, så det ser ud til at være en systematisk grænse og ikke en enkeltstående oplysning. Har du en 860i, skal du derfor se på A36505 i stedet.

Bemærk også, at begrænsningen følger med videre. Drejebeslaget til vinduesløfteren er på de inspicerede fotografier monteret på et A34148 som rullestøtte. Den samlede opstilling kan derfor ikke sidde på en 860i, selv om beslaget i sig selv ikke bærer den begrænsning. Det er et eksempel på, at støtteudstyrets grænser går videre til det redskab, der sidder på det.

Spørgsmål og svar

Tiltadapter — godt at vide.

Producenten oplyser ±12,5 grader, altså lidt over tolv grader til hver side fra vandret. Det er nok til at udligne et tværfald eller rette en last op, men ikke til at tømme et redskab sideværts. Skal du have et større udslag, er A36505 med ±45 eller 0–90 grader alternativet.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Vægten 65 kg, grænsen 1.700 kg og vinklen ±12,5 ° er opgivet. Ydre mål og cylinderens placering er skønnet ud fra fotos.

Producentens aktuelle skema udelukker 860i.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
