Hvor meget må redskabet veje?

Producenten oplyser 1.000 kg som maksimal last for rotatoren. Dertil kommer rotatorens egne 44 kg. Husk at lasten sidder 155 mm længere fremme end normalt, og at afstanden til maskinen påvirker, hvad den reelt kan håndtere. Kontrollér altid maskinens egne grænser for den konkrete opgave.

Hvor mange positioner er der?

Otte. Indekseringen er på 45 grader, så redskabet kan låses i otte punkter på en hel omgang på 360 grader. Du kan altså vælge lige frem, en kvart omgang til hver side, halvvejs rundt og de fire mellemliggende vinkler. Mellemstillinger er ikke mulige.

Hvilke maskiner passer den til?

Alle tolv modeller i guiden står som kompatible. Producentens produktside markerer hver model enkeltvis, og i modsætning til flere andre varer i denne gruppe er 520, 745 og 750 med i tabellen. Det er derfor en af de bredest dokumenterede adaptere i samlingen.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

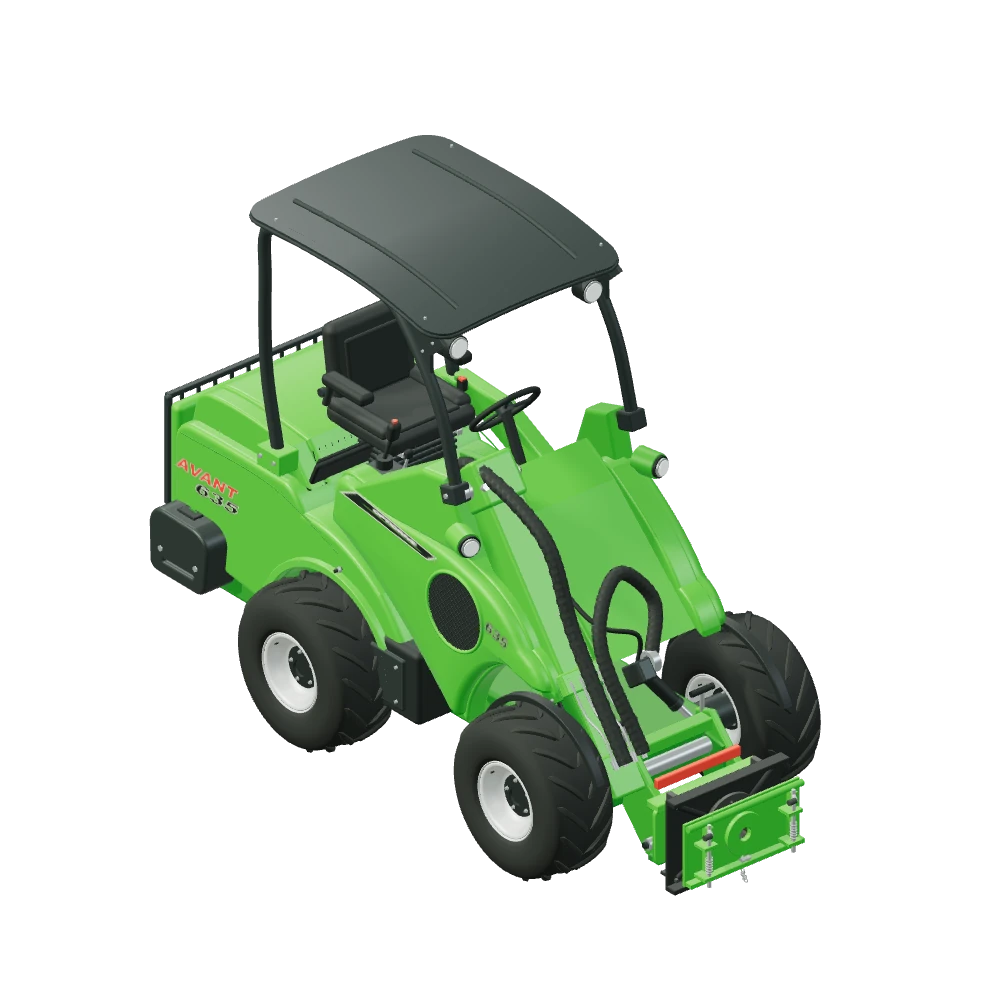

Stiliseret 3D-illustration af Redskabsrotator mekanisk monteret på Avant 635.

Redskabsrotator · Redskabsguide

Mekanisk redskabsrotator

A463997

A463997 sætter et redskab på en drejelig navplade, som kan låses i otte positioner hele vejen rundt — altså i trin på 45 grader. Låsningen sker med en fastholdt stift, og der er ingen hydraulik i rotatoren. Producenten oplyser 44 kg, 155 mm fremad forskydning og en maksimal last på 1.000 kg. Det er et redskab til at vælge en arbejdsvinkel før opgaven, ikke til at dreje undervejs fra førerpladsen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Tømme til sidenEn skovl, der er drejet 90 grader, tømmes ud til siden i stedet for fremad. I en smal passage betyder det, at du kan aflæsse uden at skulle vende hele maskinen rundt.
Arbejde langs en fladeMed redskabet drejet kan en kant, en skraber eller et greb arbejde parallelt med en mur eller en kantsten, mens maskinen kører ligefrem i sit eget spor.
Vinkel til en skræntPå en skrå flade kan redskabet sættes i en af de otte positioner, så det følger hældningen bedre. Positionen låses, og derefter er opstillingen stiv under hele arbejdet.
Aflæsning i trange rumInde i en lade eller en carport er der ikke plads til at manøvrere. En fast drejet position giver adgang til hjørner, som en fremadvendt skovl ikke kan nå.

44kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv maskiner i guiden står som kompatible. Producentens produktside markerer hver model for sig, og ingen af de tolv mangler — det er en usædvanligt entydig kilde sammenlignet med de danske tilbehørstabeller, hvor 520, 745 og 750 ofte ikke optræder. Det, du bør vurdere i stedet, er geometrien: rotatoren flytter redskabet 155 mm længere frem og lægger 44 kg oven i redskabets egen vægt. Producenten angiver 1.000 kg som maksimal last. På de mindste maskiner betyder det mere for balancen end på de store.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Fremspring: 155 mm
Vægt: 44 kg
Redskabets maks. last: 1.000 kg
Rotation: 360 °
Låsetrin: 45 °
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A463997

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Drejning 360 ° i otte trin à 45 °.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Redskabsrotator mekanisk på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Otte låste positioner

Navet er hult med diagonale afstivninger, en ringformet midte og en fastholdt låsestift. Indekseringen er på 45 grader, så der er otte positioner på en hel omgang. Du trækker stiften, drejer redskabet til den position, du skal bruge, og lader stiften falde i igen. Derefter er samlingen stiv.

Det betyder også, at rotatoren ikke er en arbejdsfunktion. Den kan ikke betjenes fra sædet og drejer ikke under last. Vil du dreje et greb kontinuerligt mens du arbejder, er det en hydraulisk rotator, du skal se på — for eksempel den roterende skovklo, hvor rotationen er en del af redskabet.

Mekanisk frem for hydraulisk

Fordelen ved den mekaniske løsning er, at den ikke bruger et olieudtag. Hele maskinens hydrauliske kapacitet er stadig til rådighed for det redskab, du sætter på — en tang, et greb eller en skovl med egen funktion. Der er heller ingen slanger at koble til eller holde rene.

Til gengæld koster det fleksibilitet: hver ændring af vinklen kræver et stop. Det er derfor en løsning til opgaver, hvor vinklen ligger fast gennem arbejdet, og ikke til opgaver, hvor du hele tiden skal justere. Vær også opmærksom på, at rotatorens ydre mål og den indvendige indeksplade er anslået ud fra fotos, mens vægt, last og trin er oplyst.

Spørgsmål og svar

Redskabsrotator mekanisk — godt at vide.

Nej. A463997 er mekanisk. Positionen vælges i hånden ved at trække låsestiften, dreje redskabet til et af de otte trin og lade stiften gå i igen. Der er ingen betjening fra førerpladsen og ingen hydraulisk funktion. Under arbejdet står forbindelsen stille og fast.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A463997 er den mekaniske udgave. Betjeningen vælger en manuelt låst stilling for hver 45 °.
