Kan jeg skifte indstilling fra førerpladsen?

Nej. Skiftet mellem ±45 og 0–90 grader sker ved at flytte cylinderens nederste bolt til et andet hul i rammen. Det er et fysisk indgreb, som foretages med redskabet af og maskinen standset. Selve vipningen inden for den valgte indstilling styres derimod hydraulisk fra førerpladsen.

Hvad må redskabet veje?

Producentens aktuelle produktside angiver en maksimal last på 1.000 kg for adapteren. En ældre brochure nævner 1.200 kg, men guiden bruger det aktuelle tal, når kilderne er uenige. Adapteren selv vejer 85 kg, og den vægt kommer oven i redskabets, når du regner på maskinens balance.

Hvad er forskellen på denne og A34148?

Vinklen og lasten. A36505 vipper ±45 eller 0–90 grader med 1.000 kg som maksimal last og vejer 85 kg. A34148 vipper kun ±12,5 grader, men producenten angiver en maksimal last på 1.700 kg, og den vejer 65 kg. A34148 passer desuden ikke til 860i.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

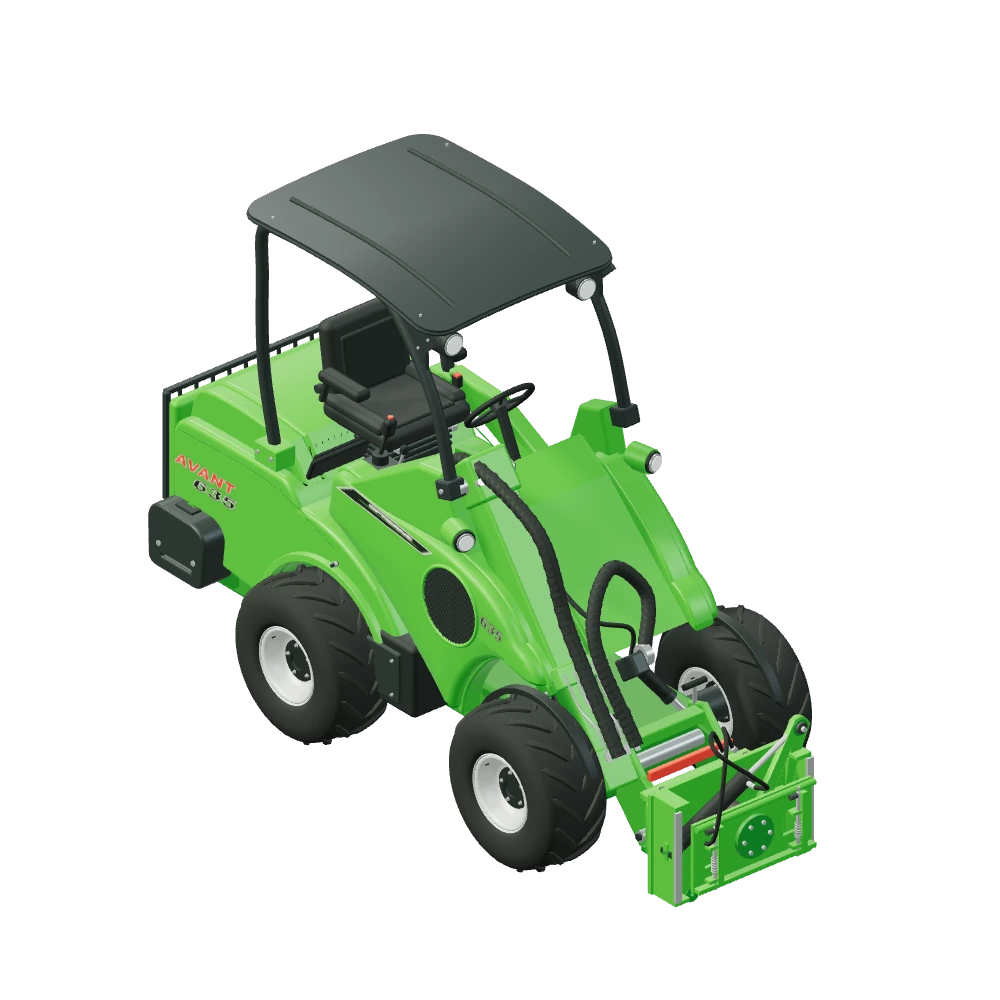

Stiliseret 3D-illustration af Tiltadapter 90 / +/- 45 grader monteret på Avant 635.

Tiltadapter · Redskabsguide

Tiltadapter 90 og ±45 grader

A36505

A36505 vipper redskabet om en akse på langs af maskinen — altså sidevejs. Den har én hydraulisk cylinder og to fysiske indstillinger: balanceret vipning på ±45 grader eller ensidet vipning på 0–90 grader. Skiftet mellem de to sker ved at flytte cylinderens nederste bolt, ikke fra førerpladsen. Producenten oplyser 85 kg og en maksimal last på 1.000 kg. Adapteren er den store af de to tiltadaptere i guiden, målt på vinkel.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Tømme ud til sidenMed 90 grader til én side kan en skovl eller en kasse tømmes helt sideværts, hvor der ikke er plads til at vende maskinen. Materialet lægges ved siden af hjulsporet i stedet for foran.
Følge en skrånende fladePå en skrænt eller en tværfaldende plads kan redskabet holdes vandret, mens maskinen står skævt. Det gør både planering og materialehåndtering mere kontrolleret.
Vinkle mod en kantEn skovl kan sættes skævt, så kanten møder en flisekant eller en rendes side i den rigtige vinkel. Vinklen justeres løbende inden for den valgte indstilling.
Hælde en beholderKasser og beholdere, der skal tømmes i en bestemt retning, kan holdes over målet og vippes kontrolleret. De ±45 grader i balanceret stilling dækker begge sider fra samme opstilling.

85kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv maskiner i guiden er markeret som kompatible. Producentens produktside angiver hver model for sig, og alle tolv er med — også 520, 745 og 750, som ofte mangler i de danske tilbehørstabeller. Til gengæld er der to praktiske forhold at afklare. Adapteren kræver hydraulik, altså et ledigt olieudtag foran, og redskabet bagefter skal have sit eget, hvis det også er hydraulisk. Og adapteren lægger 85 kg foran pladen, før redskabet er på. Producenten angiver 1.000 kg som maksimal last for adapteren.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Vægt: 85 kg
Redskabets maks. last: 1.000 kg
Tiltfunktion: ±45 ° eller 90 ° til én side
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36505

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Tiltning ±45 ° eller 90 ° til én side; bolten flyttes.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Tiltadapter 90 / +/- 45 grader på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Én cylinder, to indstillinger

Den diagonalt placerede cylinder trækker den udgående plade rundt om en central aksel. Hvor langt den kan gå, afhænger af, hvilket af de to nederste bolthuller cylinderen sidder i. I den balancerede position spænder bevægelsen ±45 grader omkring midten. I den ensidede position går den 0–90 grader til én side.

Det er vigtigt at forstå, at skiftet er fysisk. Du flytter bolten med værktøj, mens redskabet står af. Det er ikke en knap eller et ventilvalg fra sædet. Vælg derfor indstillingen ud fra dagens opgave: skal der tømmes langt til siden, eller skal der justeres i begge retninger.

1.000 kg i den aktuelle kilde

Producentens aktuelle produktside angiver en maksimal last på 1.000 kg. En ældre brochure har 1.200 kg, og det tal er ikke brugt her: guiden følger den nyeste kilde, når to udgaver er uenige. Vægten af adapteren selv er 85 kg, hvilket er 20 kg mere end den lille ±12,5-graders tiltadapter.

Ud over vægt, last og vinkler offentliggør kilderne ikke mål for adapteren. Rammens ydre dimensioner og cylinderens ophængspunkter i 3D-illustrationen er anslået ud fra fotografier af den danske generation med slidset frontplade og åbne bagkanaler. En producenttegning viser en anden, glat frontplade, og de to varianter er ikke blandet sammen.

Spørgsmål og svar

Tiltadapter 90 / +/- 45 grader — godt at vide.

Balanceret stilling giver ±45 grader omkring midten, så du kan vippe til begge sider. Ensidet stilling giver 0–90 grader til én side og altså dobbelt så meget udslag, men kun den ene vej. Valget afhænger af, om opgaven kræver rækkevidde til én side eller justering i begge retninger.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Adapteren kan enten tilte ±45 ° eller 90 ° til én side; det skifter man ved at flytte cylinderens bolt.

Producentens aktuelle grænse er 1.000 kg og går forud for en ældre brochures 1.200 kg. Alle geometriske mål er skønnet ud fra fotos.
