Hvad vejer den, og hvad må redskabet veje?

Adapteren vejer 115 kg, og producenten angiver en maksimal last på 1.000 kg. Målene er 1.270 mm i bredden, 434 mm i højden og 218 mm i dybden. De 218 mm lægger sig foran maskinens plade, så redskabet kommer længere frem og påvirker vægtfordelingen.

Kan jeg stadig bruge et hydraulisk redskab?

Adapterens cylinder bruger et frontudtag. Skal redskabet foran også have hydraulik, oplyser producenten, at det kræver et ekstra frontkredsløb på maskinen. Det er derfor værd at tjekke, hvor mange udtag din maskine har, før du kombinerer sideskiftet med et drevet redskab.

Hvad er forskellen på den mekaniske A37097?

A37097 er en stiv ramme med to faste positioner: centreret eller 600 mm til højre. Den bruger ingen hydraulik og vejer 45 kg. A37235 flytter redskabet trinløst ±250 mm fra sædet, men vejer 115 kg og optager et frontudtag. Valget står mellem fleksibilitet og enkelhed.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

Hydraulisk sideskift · Redskabsguide

Hydraulisk sideskift-adapter

A37235

A37235 flytter redskabet sidevejs med en hydraulisk cylinder, mens maskinen står stille. Den centrerede opsætning giver 250 mm til hver side. Redskabspladen løber på to polerede styreskinner i en åben grøn ramme, og bevægelsen styres fra førerpladsen. Producenten oplyser 1.270 mm bredde, 434 mm højde, 218 mm dybde, 115 kg og en maksimal last på 1.000 kg. Det er den tunge, men også den mest fleksible løsning i denne gruppe.

Se mål og montering Passer det til din model?

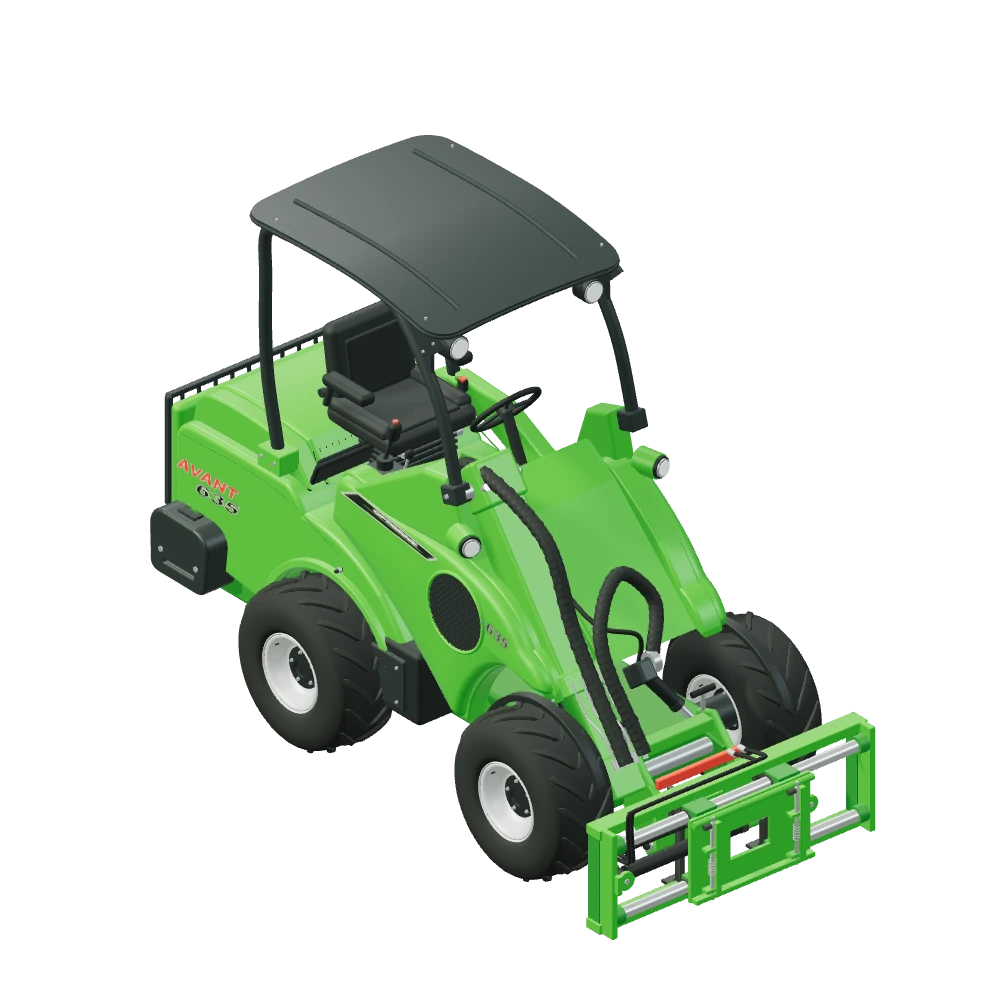

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Grave langs en murI stedet for at rette maskinen ind hver gang kan du forskyde skovlen, indtil den står rigtigt mod soklen. Maskinen holder sin linje, og renden bliver ensartet hele vejen.
Placere en palle præcistI en snæver port eller mellem to stativer er det de sidste centimeter, der er svære. Med sideskift kan gaflerne rykkes på plads uden at flytte maskinen frem og tilbage.
Følge en kantstenNår en kant ikke er helt lige, kan du korrigere løbende under kørslen. Det er dér, den hydrauliske løsning skiller sig fra den mekaniske: justeringen sker uden at stoppe.
Rette ind mod en rendeSkal en skovl møde en eksisterende rende eller en fuge, kan positionen finpudses fra sædet. Du ser resultatet, mens du flytter, i stedet for at skulle gætte på forhånd.

1.270mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv maskiner i guiden står som kompatible. Producentens aktuelle produktside markerer hver enkelt model, og ingen af de tolv mangler. Det, der i praksis afgør, om adapteren passer til din opgave, er hydraulikken: adapteren bruger et frontudtag til sin egen cylinder, og skal redskabet bagefter også være hydraulisk, kræver det ifølge producenten et ekstra frontudtag. Dertil kommer vægten. Med 115 kg er A37235 den tungeste adapter i denne gruppe, og de 218 mm skubber samtidig redskabet længere frem fra maskinens plade.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.270 mm
Længde: 218 mm
Højde: 434 mm
Vægt: 115 kg
Redskabets maks. last: 1.000 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37235

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk sideforskydning 250 mm til hver side.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Hydraulisk sideskift-adapter på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

250 mm til hver side fra sædet

Rammen er åben bagtil, og den udgående plade sidder på en vogn, der løber på to parallelle styreskinner. En cylinder skubber vognen fra side til side. Det betyder, at hele redskabet flyttes vandret uden at ændre sin vinkel — i modsætning til en tiltadapter, der drejer redskabet.

Den udførelse, guiden beskriver, er den centrerede: 250 mm i hver retning fra midten. Producenten har også ensidede varianter med 500 mm til én side, men de kræver, at redskabspladen flyttes fysisk, og de er ikke den opstilling, der er vist her. Vælg derfor udførelse ud fra, om du har brug for symmetrisk justering eller stor rækkevidde til én side.

Hvad hydraulikken bliver brugt på

Det er den vigtigste planlægningsdetalje ved dette redskab. Adapterens cylinder skal forsynes fra et frontudtag. Har redskabet foran adapteren også en hydraulisk funktion — en tang, et greb, en kost — oplyser producenten, at det kræver et ekstra frontkredsløb. Det er ikke noget, du kan omgå med en fordeler, og det bør afklares for den konkrete maskine.

Om den viste geometri: de publicerede mål er 1.270 × 434 × 218 mm, 115 kg og 1.000 kg maksimal last. Slangeføring, bagkanter og hydrauliske ophæng i 3D-illustrationen er anslået ud fra fotografier, og slangerne er lagt, så de går fri af vognens fulde vandring i begge yderpositioner.

Spørgsmål og svar

Hydraulisk sideskift-adapter — godt at vide.

I den centrerede udførelse 250 mm til hver side, altså 500 mm samlet vandring. Producenten har også ensidede varianter med 500 mm til én side, men de kræver, at redskabspladen flyttes fysisk til en anden position, og den opstilling er ikke vist eller beskrevet i denne guide.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Adapteren vises i den midterstillede opsætning med 250 mm til hver side. Udgaver med 500 mm til én side kræver, at redskabspladen flyttes, og er ikke vist.

Bagside, hydraulikbeslag og slangeføring er skønnet ud fra fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
