Hvilken adapter vises i 3D-visningen?

En separat tiltadapter identificeret som A34148 ud fra et fotografi af et charcoal-farvet beslag med seks bolte. Det er en fotografisk identifikation og ikke en oplyst sætsammensætning. Vigtigt: den adapters egen kompatibilitetstabel udelukker 860i, så afhængigheden begrænser netop den opsætning på den største model.

Hvor meget kan beslaget dreje?

Det er ikke oplyst. Der findes ingen publiceret drejevinkel for SM1000 i de kilder, der er gennemgået. Intervallet fra 0 til 90° i 3D-illustrationen er illustrativt og bygger på arbejdsfotografier, ikke på en specifikation. Producenten beskriver funktionen som justering i alle fire dimensioner.

Er drejningen hydraulisk?

Nej. Porten er manuel og låses med et rødt håndtag. Der er ingen cylinder, der drejer beslaget, og der er ikke opdigtet en sådan i 3D-modellen. Den tiltadapter, der vises i den monterede visning, er derimod hydraulisk og hører til maskinens opsætning.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

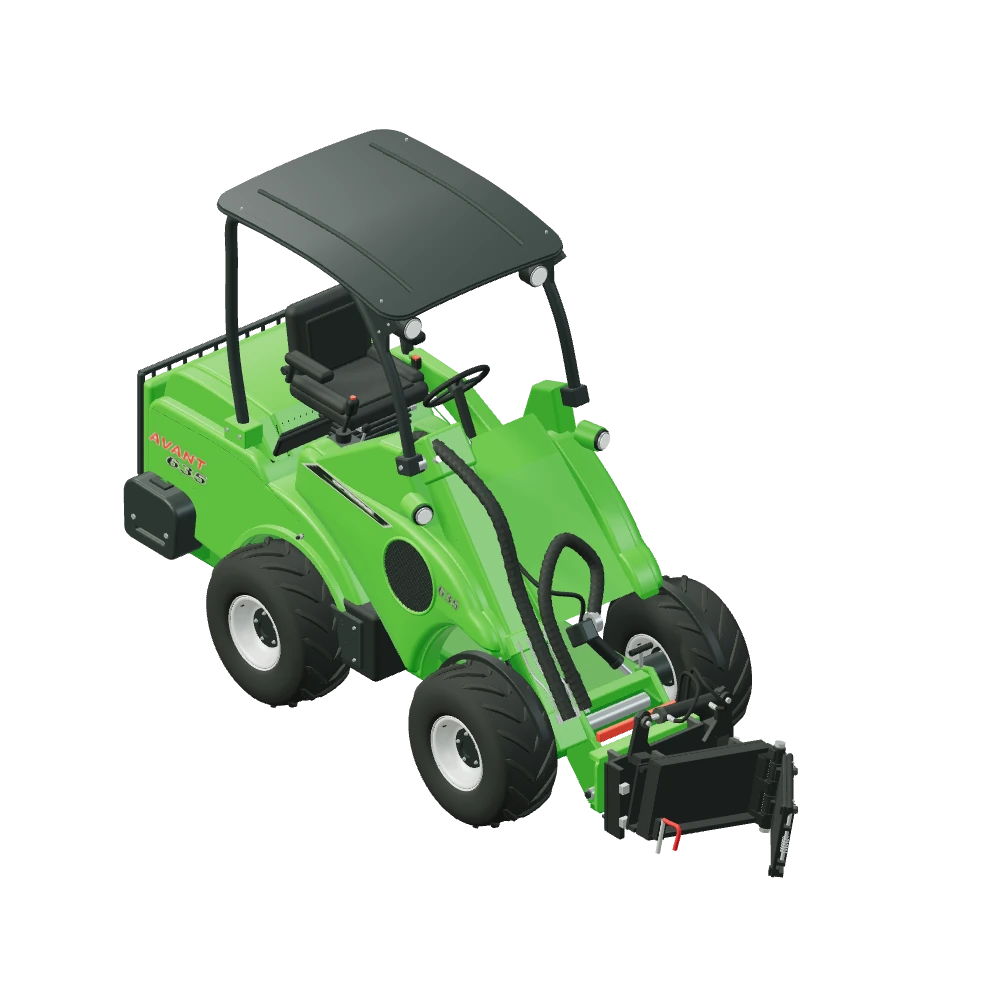

Stiliseret 3D-illustration af Drejebeslag til vinduesløfter monteret på Avant 635.

Udstyr & hjælpemidler · Redskabsguide

Drejebeslag til vinduesløfter til Avant

SM1000

Drejebeslaget SM1000 er et mellemled. Det sidder mellem maskinen og vinduesløfteren og er en manuel sidehængt port med lodrette hængselknæ og et rødt låsehåndtag. Formålet er at kunne isætte vinduer langs en bygning og stadig få hele vinduet ind i hullet. Producenten beskriver justering i alle fire dimensioner. Bemærk, at selve vinduesløfteren med sugekopper er et andet produkt, og at der ikke er offentliggjort mål eller et angivet drejeområde for beslaget.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Isætning af vinduer langs facadeProducenten fremhæver netop det: at kunne køre langs bygningen og alligevel dreje vinduet ind i åbningen. Uden et drejeled skal maskinen selv stå vinkelret på hullet.
Store ruder i byggeriEn stor rude er hverken til at bære eller til at vende i hånden. Beslaget giver den sidste finjustering, når løfteren har taget ruden, og vinduet skal møde karmen.
Finjustering tæt på hulletDe sidste centimeter er de vanskeligste. Med justering i flere retninger kan ruden rettes til uden at maskinen skal flyttes frem og tilbage for hver lille korrektion.
Mindre boligprojekterPå et enkeltstående hus eller en tilbygning er der sjældent plads til at stille maskinen frit foran hver åbning. Der er det beslaget, der gør vinklen mulig.

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Kompatibiliteten for SM1000 er læst af de aktive celler i den danske tabel. Avant 423, 523, 528, 530, 630, 635, 640, 760i og 860i er kompatibel. Avant 520, 745 og 750 står ikke i tabellen, så kombinationen er ikke bekræftet for de modeller. Der er dog et forbehold mere. Den monterede 3D-visning bruger en separat A34148 tiltadapter, som er identificeret ud fra et fotografi, og den adapters egen tabel udelukker 860i. Læs derfor de to krav sammen, hvis opsætningen skal sidde på den største model.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Hydraulik: Kræver hydraulikudtag
Tilkobling: Via tiltadapter A34148
Produktnummer: SM1000

Tilkobling

Redskabet monteres via en drivenhed A34148 på Avants redskabsplade. Vist med tiltadapteren A34148, der er identificeret på produktfotoet

Bevægelse i 3D

Manuel drejning af sidelågen; tiltadapteren A34148 er med i den monterede visning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Drejebeslag til vinduesløfter på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Beslaget mellem maskine og vinduesløfter

Det er værd at holde tre ting adskilt. Maskinen har en redskabsplade. Vinduesløfteren er den gule ramme med sugekopper, der holder ruden. SM1000 er beslaget imellem, og det er alene det, der er beskrevet og modelleret her. Producenten kalder det et uundværligt tilbehør til Avant vinduesløfteren.

Selve porten er manuel. Den hænger i lodrette hængselknæ og låses med et rødt håndtag, og der er ingen hydraulisk cylinder til at dreje den. Det betyder, at drejningen sættes i hånden mellem løftene, ikke justeres løbende fra førerpladsen, mens ruden hænger i løfteren.

Hvad der ikke er oplyst

Der er ingen publicerede mål for dette beslag. Hverken bredde, højde, dybde eller vægt fremgår af kilderne, og der er heller ikke angivet et drejeområde. De 0 til 90°, der vises i 3D-illustrationen, er et illustrativt interval understøttet af fotografier — det er ikke en specificeret grænse fra producenten.

Den monterede visning viser desuden en separat charcoal-farvet adapter med seks bolte, som er identificeret som A34148 ud fra fotografiet. Det er en fotografisk identifikation og ikke en oplysning om, hvad der følger med et SM1000-sæt. Kilderne fastslår ikke, hvad en leverance indeholder.

Spørgsmål og svar

Drejebeslag til vinduesløfter — godt at vide.

Nej. Den gule vinduesløfter med sugekopper er et selvstændigt produkt og indgår ikke her. SM1000 er beslaget, der sidder mellem maskinen og løfteren. Kilderne fastslår i øvrigt ikke, hvad der konkret følger med i et SM1000-sæt, så det bør afklares ved bestilling.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producenten oplyser hverken mål eller drejeområde. De 0–90 °, der vises, er en illustration ud fra fotos.

Beslaget SM1000 er den danske drejelåge. Den monterede visning viser desuden tiltadapteren A34148, som er genkendt på fotoet — det er ikke en oplysning om, hvad der følger med i et sæt.

Fordi visningen hviler på A34148, gælder adapterens begrænsning også: 860i er ikke med. Den gule vinduesløfter med vakuum er et andet produkt.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
