Kan kassen løftes med pallegafler?

Ja. Under bunden sidder gennemhullede gaffelskinner, så gafler kan køre ind, og producenten nævner desuden løftebeslag til gaffeltruck. Derudover er der fire aftagelige løfteøjne på siderne til løft med krog. Det gør det muligt at flytte kassen uden at bruge Avanten til det.

Hvad dækker de 1.220 mm?

Den publicerede bredde på 1.220 mm er den samlede bredde inklusive de fremstående røde løfteøjne. Selve låget måler 1.155 mm. Højden er 840 mm, og dybden er ikke offentliggjort — den er anslået ud fra fotografier i den stiliserede 3D-illustration på denne side.

Er der værktøj eller skruestik med?

Nej. Kassen leveres tom og uden skruestik. Producenten oplyser, at der er mulighed for at montere en skruestik i låget, men den er ikke en del af produktet. Indersiden er uden hylder eller indretning, så du indretter selv efter, hvad du skal have med.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

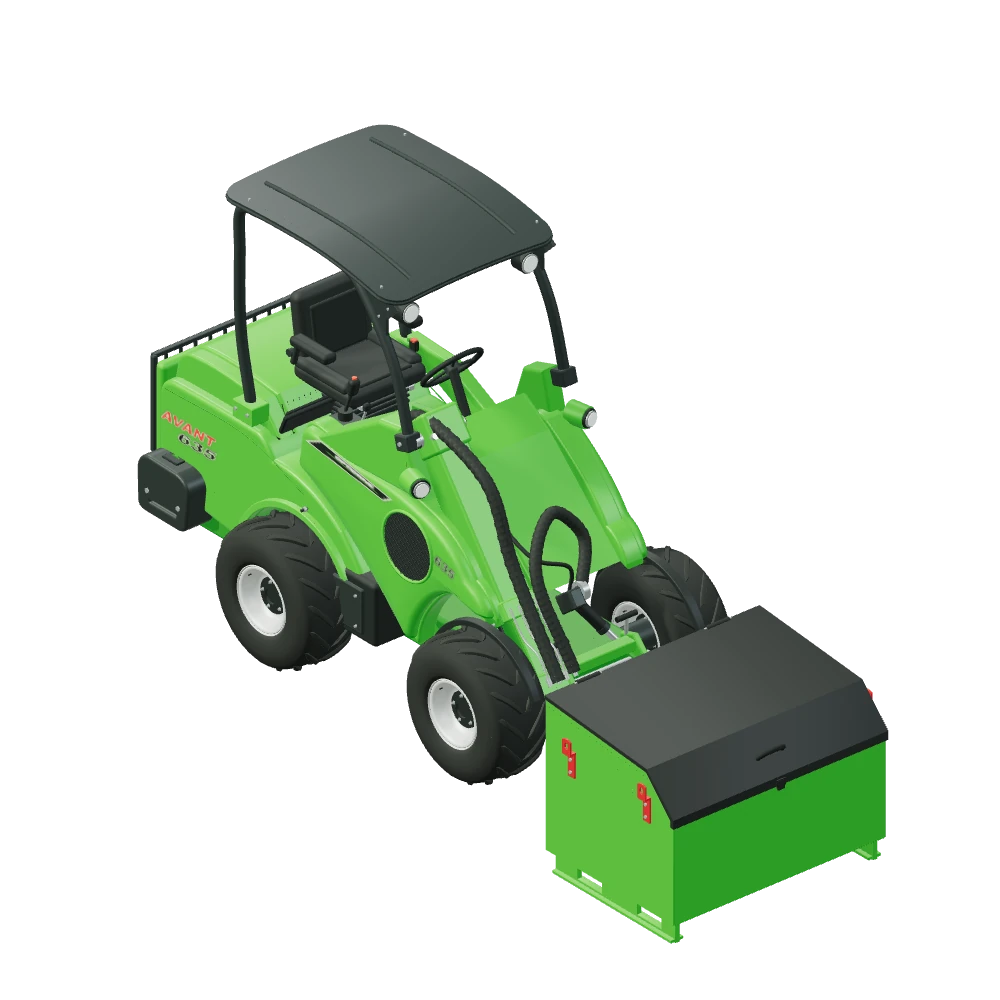

Stiliseret 3D-illustration af Værktøjskasse monteret på Avant 635.

Udstyr & hjælpemidler · Redskabsguide

Værktøjskasse til Avant

A21689

Værktøjskassen kobles direkte på redskabspladen og kører med ud til arbejdsstedet. Rummålet er 550 liter, bredden 1.220 mm, højden 840 mm og vægten 160 kg tom. Låget er forstærket, så det kan bruges som arbejdsbord, og der kan monteres en skruestik i det. Kassen har gasfjedre, hængelåslås, fire aftagelige løfteøjne på siden og løftebeslag, så en gaffeltruck også kan tage den.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Værktøjet med ud til opgavenI stedet for at bære værktøj frem og tilbage sætter du kassen på pladen og kører den derhen, hvor arbejdet foregår. Den står så på stedet resten af dagen.
Låget som arbejdsbordProducenten fremhæver det forstærkede låg som noget, der kan bruges som arbejdsbord. Med en skruestik monteret i låget har du samtidig et fast holdepunkt til at arbejde ved.
Aflåst opbevaring på pladsenKassen har hængelåslås, så værktøjet kan blive stående mellem dagene. Producenten peger på, at den beskytter både mod vejret og mod tyveri, når den er lukket.
Flytning ind i en varebilMed fire løfteøjne og løftebeslag til gaffeltruck kan kassen håndteres uden maskinen. Producenten nævner netop, at den let kan løftes ind i en varebil eller et andet sikkert sted.

1.220mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens tabel for A21689 angiver alle tolv modeller i denne guide som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Kassen er helt passiv — ingen hydraulik, intet el, ingen bevægelige dele ud over låget og dets gasfjedre. Det er derfor ikke kompatibilitet, men vægt, der bestemmer. 160 kg tom plus indholdet sidder yderst på armen, og på de mindste modeller er det værd at holde den samlede vægt op mod maskinens egne løfteforhold i specifikationstabellen.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.220 mm
Højde: 840 mm
Volumen: 550 l
Vægt: 160 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A21689

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Låget åbner på gasdæmpere.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Værktøjskasse på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Låget, gasfjedrene og låsen

Låget er den del, der adskiller kassen fra en almindelig trækasse. Det er forstærket, så det kan bære, og producenten peger selv på brugen som arbejdsbord. Der er forberedt til at montere en skruestik i låget, hvilket gør kassen til en lille arbejdsstation frem for bare et opbevaringssted.

To gasfjedre holder låget oppe, når det er åbnet. De er passive og skal ikke betjenes. Låsen er en hængelåslås, så du selv vælger hængelås efter behov. Selve kassen leveres tom: der følger hverken værktøj eller skruestik med, og indersiden er uden indretning eller hylder.

Fire måder at flytte kassen

Kassen er tænkt til at blive håndteret på flere måder end én. Bagpå sidder fæstet til redskabspladen, så maskinen kan tage den direkte. Under bunden er der gennemhullede gaffelskinner, så pallegafler kan køre ind. På siderne sidder fire røde løfteøjne, som kan tages af, og som gør det muligt at løfte kassen med krog eller kran.

De 1.220 mm i bredde omfatter de fremstående løfteøjne. Selve låget er 1.155 mm bredt. Højden 840 mm, rummålet 550 liter og vægten 160 kg er publicerede tal, mens dybden, pladetykkelserne, skinneåbningerne og de skjulte beslag er anslået ud fra fotografier.

Spørgsmål og svar

Værktøjskasse — godt at vide.

Nej. Der er ingen cylinder, motor eller slange på kassen. Låget holdes oppe af to passive gasfjedre, og alt andet er fast konstruktion. Kassen hænger på redskabspladen som et rent mekanisk redskab, så den kan bruges på en maskine uden ekstra olieudtag eller elforsyning.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Bredden 1.220 mm, højden 840 mm, volumenet 550 l og vægten 160 kg er opgivet. Dybde, pladetykkelser og beslag er skønnet ud fra fotos.

Kassen vises i den aktuelle udgave med tæt side og mørkt låg. Værktøj og skruestik følger ikke med.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
