Hvor stor er lufttanken?

4,4 liter, og den er integreret i bundrammen frem for at være en løs beholder. Det er en lille tank, så kompressoren arbejder næsten kontinuerligt under brug. Til værktøj med jævnt luftforbrug fungerer det fint, mens store kortvarige udsving vil kunne mærkes på trykket.

Kan kompressoren monteres bagpå?

Der findes en bagmonteret udgave med varenummer A35456, men det er et andet produkt. Denne side beskriver den frontmonterede A35409, som er den, 3D-illustrationen bygger på. De to har samme ydelse på luftsiden: 400 l/min ved 8 bar ifølge producentens danske tabel.

Hvad kan 400 l/min bruges til?

Producenten nævner trykluftdrevet værktøj, opfyldning af store dæk og rengøring af høstmaskiner og lignende. Med 8 bar arbejdstryk dækker det almindeligt luftværktøj. Hvor længe et givet værktøj kan køre, afhænger af dets eget luftforbrug, og det oplyser producenten ikke for enkelte værktøjstyper.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

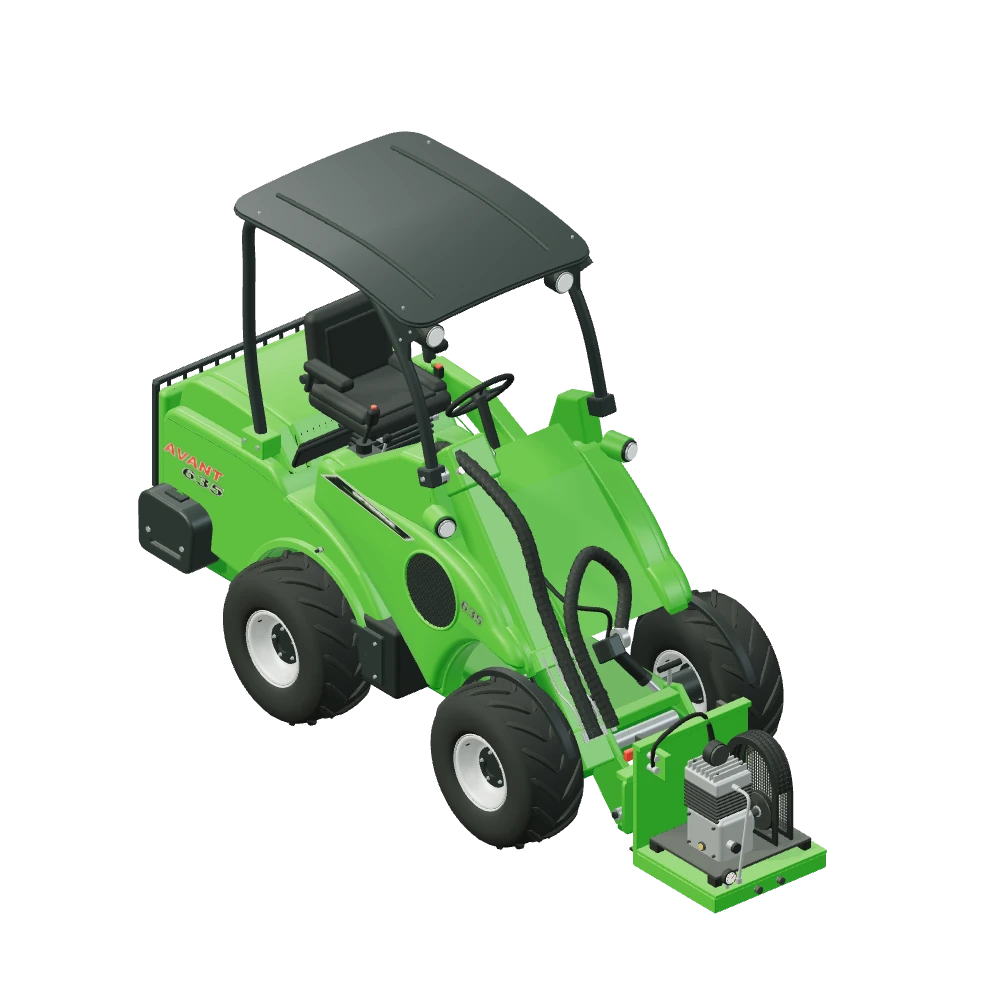

Stiliseret 3D-illustration af Kompressor monteret på Avant 635.

Udstyr & hjælpemidler · Redskabsguide

Kompressor til Avant

A35409

Kompressoren drives af maskinens hydraulik og giver dig trykluft, hvor der ikke er en stikkontakt. Den leverer 400 l/min ved et arbejdstryk på 8 bar og har en indbygget lufttank på 4,4 liter. Målene er 550 × 518 × 571 mm, og vægten er 74 kg. Producenten nævner trykluftdrevet værktøj, opfyldning af store dæk og rengøring af høstmaskiner som typiske opgaver. Denne side dækker den frontmonterede udgave A35409.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Trykluftværktøj i markenSlagnøgler, mejselhamre og andet luftværktøj kan bruges langt fra en strømkilde. Kompressoren følger maskinen derhen, hvor opgaven er, i stedet for at du skal trække kabel ud.
Opfyldning af store dækProducenten nævner det direkte som en fordel: store dæk kan pumpes op på steder, hvor elektricitet ikke er tilgængelig. Det er ofte lige præcis der, et dæk går ned.
Rengøring af maskinerProducenten peger på rengøring af høstmaskiner og lignende. Trykluft kommer ind i riste, sold og kanaler, hvor en kost eller en klud ikke kan nå ind fra ydersiden.
Arbejde uden strøm på pladsenPå en byggeplads eller en ejendom uden tilsluttet strøm er trykluft den enkleste kraftkilde at have med. Den primære fordel er tilgængeligheden overalt, hvor maskinen kan komme frem.

550mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Kompatibiliteten her er læst af producentens manual for den nøjagtige A35409 fra 2021, hvor kompatibilitetstabellen på side 6 er gennemgået. Den angiver alle tolv modeller som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Kravet til hydraulikken er beskedent: minimum 10 l/min, nominelt 14 l/min, maksimum 21 l/min og maksimalt 210 bar. Det er lavere end mange andre hydrauliske redskaber, så kompressoren er brugbar også på de mindre maskiner i guiden. Egenvægten på 74 kg gør den heller ikke krævende at have siddende forrest på armen.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 550 mm
Længde: 518 mm
Højde: 571 mm
Lufttank: 4,4 l
Vægt: 74 kg
Luftmængde: 400 l/min
Arbejdstryk: 8 bar
Olieflow: 10–21 l/min
Nominelt olieflow: 14 l/min
Maks. tryk: 210 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A35409

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Fast kompressor bag afskærmning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Kompressor på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hydraulisk drev i stedet for elmotor

En almindelig værkstedskompressor har en elmotor. Her er motoren erstattet af et hydraulisk drev, der får olie fra maskinen. Kraften kommer altså fra Avantens motor gennem hydraulikken, og det er derfor du kan have trykluft med overalt, hvor maskinen kan køre.

Drevet sidder bag en afskærmning og driver pumpen via en rem. Enheden er statisk: der er ingen betjening på redskabet ud over at koble slangerne og starte. Den udgave, der er beskrevet her, er den frontmonterede A35409. Der findes også en bagmonteret variant med varenummer A35456, men den er et selvstændigt produkt.

Flow, tryk og den lille tank

De to sæt tal skal holdes adskilt. På luftsiden yder kompressoren 400 l/min ved 8 bar arbejdstryk. På oliesiden er behovet 10 l/min som minimum, 14 l/min nominelt og 21 l/min som maksimum ved højst 210 bar. Det er oliesiden, du skal holde op mod maskinens hydrauliske data.

Lufttanken på 4,4 liter er integreret i bundrammen og ikke en løs beholder. Den er lille, og det betyder, at kompressoren arbejder mere eller mindre kontinuerligt frem for at fylde en stor tank op og holde pause. Til værktøj med jævnt luftforbrug er det uproblematisk, mens kortvarige store udsving trækker mere på ydelsen.

Spørgsmål og svar

Kompressor — godt at vide.

Producentens manual angiver minimum 10 l/min, nominelt 14 l/min og maksimum 21 l/min ved højst 210 bar. Det er et lavt behov sammenlignet med mange andre hydrauliske redskaber, og det er grunden til, at kompressoren også kan bruges på de mindre maskiner i denne guide.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A35409 er den frontmonterede udgave. Fotoet af den bagmonterede A35456 hører til et andet produkt.

Lufttanken er en del af rammen. Afskærmning, remtræk og slanger er skønnet ud fra manual og arbejdsbilleder.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
