Kan tromlen rulle op på langs af maskinen?

Ja, med vinkeladapteren, der drejer hele multifunktionsdrivenheden 90 grader til venstre og dermed flytter tromlens akse. Vær opmærksom på en kodeforskel i kilderne: den danske tekst om oprulleren nævner A37232, mens den præcise adapterside og producentens manual fra 2021 identificerer adapteren som A37323. Guiden følger A37323, fordi det er den bedst dokumenterede kode.

Kan oprulleren køre uden multifunktionsdrivenheden?

Nej. A37311 er en tom tromle uden motor. Den sættes på den 57 mm firkantede udgang på A37190, som leverer rotationen fra maskinens hydraulik. Derfor vises oprulleren her sammen med drivenheden, og derfor hører drivenhedens oliebehov med, når du regner på opgaven.

Kan den fyldte rulle tages af?

Den ene endeplade er aftagelig og holdes af en låsekrave, så en fuld rulle kan skubbes af tromlen fra siden. Det fremgår af producentens manual side 50 og af de inspicerede arbejdsbilleder. Selve rullen af slange eller kabel er ikke en del af redskabet.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

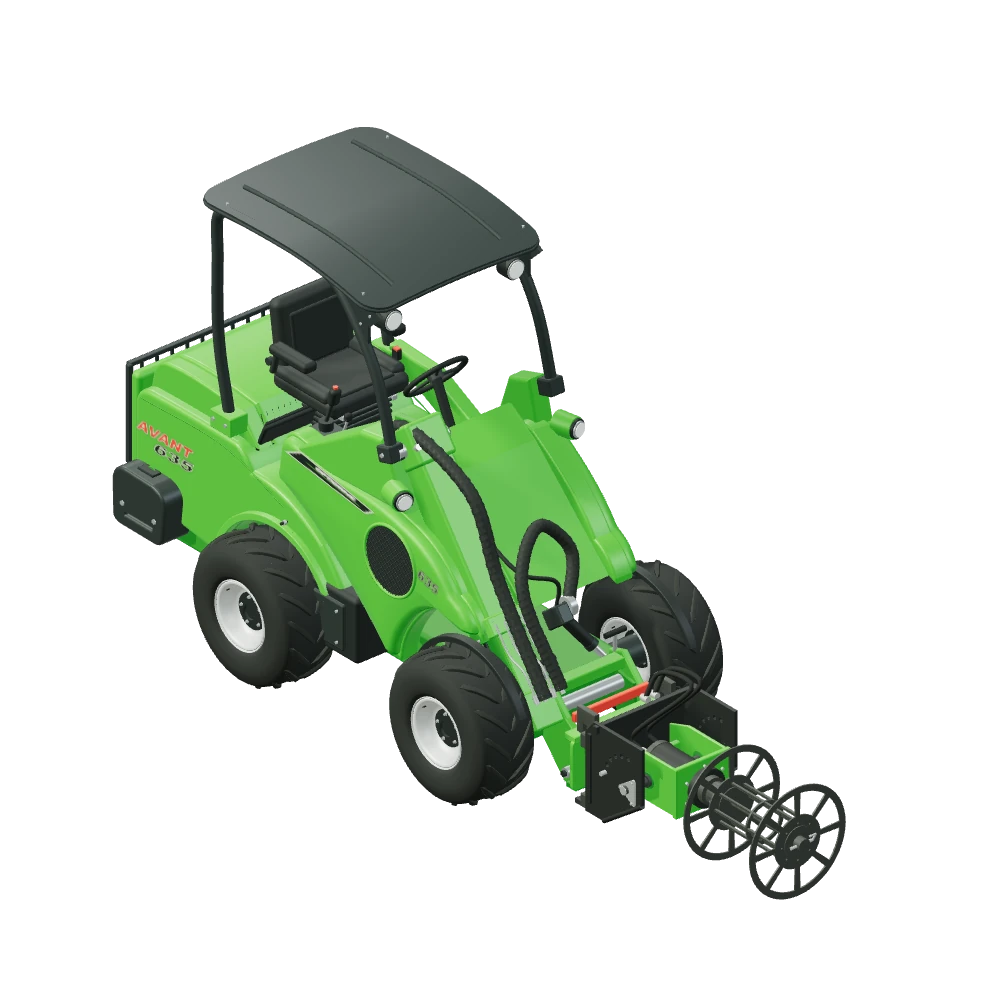

Stiliseret 3D-illustration af Kabel- & slangeopruller til Multifunktionsdrivenhed monteret på Avant 635.

Slange & kabel · Redskabsguide

Kabel- og slangeopruller

A37311

A37311 er en tom tromle, der rulles rundt af multifunktionsdrivenheden A37190. Den er bygget som et åbent bur med otte længderibber mellem to gennembrudte endeplader, og den ene endeplade kan tages af, så en fuld rulle kan skubbes af siden. Producenten oplyser 400 mm fri indvendig bredde, 558 mm samlet bredde, Ø190 mm kerne, Ø500 mm endeplader og 25 kg. Opgaven er enkel: at få lange slanger og kabler op uden håndkraft.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Vandingsslange i gartnerietEn lang vandslange tager tid at rulle op i hånden og bliver sjældent rullet stramt. Tromlen trækker den op i et jævnt lag, og med aftagelig endeplade kan rullen sættes af til opbevaring.
Kabel på byggepladsenForlængerkabler og svejsekabler lægges ud over store afstande. Ved fyraften kører du langsomt tilbage langs kablet, mens tromlen tager det op, i stedet for at bære det sammen i bugter.
Wire og tråd på markenHegnstråd og wire kan rulles op igen i stedet for at blive klippet. Kernen på Ø190 mm giver en fast indvendig diameter, så rullen holder form, når den skal bruges næste gang.

558mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Tre af guidens maskiner mangler i den danske tabel for A37311, nemlig 520, 745 og 750, og de står derfor som ikke bekræftet for denne model. De øvrige ni — 423, 523, 528, 530, 630, 635, 640, 760i og 860i — er markeret som kompatible. Bemærk forskellen mellem oprulleren og dens vært: producenten angiver multifunktionsdrivenheden A37190 som kompatibel med alle tolv maskiner, men det udfylder ikke de tomme rækker for selve tilbehøret. Drivenheden arbejder ifølge den aktuelle produktside med 20–60 l/min, og 2021-manualen angiver 30–60 l/min og 200 bar.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Samlet bredde: 558 mm
Indvendig bredde: 400 mm
Diameter: 500 mm
Kernediameter: 190 mm
Vægt: 25 kg
Olieflow: 20–60 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Via multifunktionsdrivenhed A37190
Produktnummer: A37311

Tilkobling

Redskabet monteres via en drivenhed A37190 på Avants redskabsplade. Vist med multifunktionsdrivenheden A37190, der her er låst vandret

Bevægelse i 3D

Tromlen roterer; A37190-drivenheden er med i den monterede visning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Kabel- & slangeopruller til Multifunktionsdrivenhed på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sådan rulles slangen op

I den monterede opstilling låses A37190 med akslen vandret, og tromlen sættes på den firkantede udgang, så den drejer om sin egen længdeakse. Selve tromlen har ingen motor og ingen bremse — hastigheden er drivenhedens, og du styrer den fra maskinen. En låsekrave holder den aftagelige endeplade på plads under arbejdet.

Vil du vikle på langs af maskinen i stedet for på tværs, findes vinkeladapteren A37323. Den drejer hele drivenheden 90 grader til venstre og flytter dermed tromlens akse. Bemærk en uoverensstemmelse i kilderne: den danske tekst om oprulleren skriver A37232, mens den præcise adapterside og producentens manual angiver A37323.

Ø500 eller Ø558

Manualens tabel på side 49 kalder 558 mm en udvendig diameter. Det stemmer ikke med tegningen på samme side, som viser Ø500 mm endeplader, 400 mm fri bredde og 557 mm samlet bredde målt langs akslen. De danske tal peger samme vej. Læs derfor 558 mm som den samlede bredde og Ø500 mm som endepladernes diameter.

Det praktiske spørgsmål er, hvad der kan være på tromlen. Den fri bredde på 400 mm og kernen på Ø190 mm sætter rammen indad, og endepladerne på Ø500 mm sætter den udad. Hvor mange meter det bliver, afhænger af slangens eller kablets diameter, og det er ikke et tal, kilden opgiver.

Spørgsmål og svar

Kabel- & slangeopruller til Multifunktionsdrivenhed — godt at vide.

Producenten oplyser 400 mm fri indvendig bredde mellem endepladerne. Kernen har Ø190 mm, og endepladerne Ø500 mm. Samlet bredde er 558 mm. Hvor mange meter slange eller kabel det svarer til, afhænger af tværsnittet på det, du ruller op, og det tal findes ikke i kilden.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producentens tegning viser Ø500 mm sideplader og 557 mm samlet bredde. Manualens tabel kalder fejlagtigt 558 mm en udvendig diameter.

Opruller kræver multifunktionsdrivenheden A37190. Vinkeladapteren A37323 er ekstraudstyr, hvis kablet skal vikles på tværs af maskinen — den danske tekst nævner et ældre nummer, A37232.

Avants danske tilbehørstabel nævner ikke 520, 745 og 750; A37190 er opgivet som kompatibel med alle tolv.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
