Kan jeg sætte andre redskaber på adapteren?

Producentens manual side 23 begrænser adapteren til multifunktionsdrivenheden A37190. Den er ikke beregnet til at bære vilkårlige redskaber ud til siden, og den er heller ikke et generelt sidebeslag. Følg kildens begrænsning: adapteren, drivenheden og det tilbehør, drivenheden er lavet til, hører sammen som én kæde med ét formål.

Hvor meget plads tager den foran maskinen?

Producenten oplyser 630 mm på langs, 651 mm på tværs og 300 mm i højden, og vægten er 41 kg. Til det skal du lægge drivenheden og redskabet, for adapteren sidder mellem maskinen og dem. Regn derfor både med større udhæng til venstre og med mere vægt foran.

Findes adapteren også til højre side?

Producentens aktuelle familieside nævner adaptere til venstre eller højre, men den præcise danske side for A37323 og manualen fra 2021 beskriver venstreudgaven. Guiden holder sig til den dokumenterede venstreadapter. En højreudgave skal bekræftes på varenummer hos forhandleren, før du regner med den.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

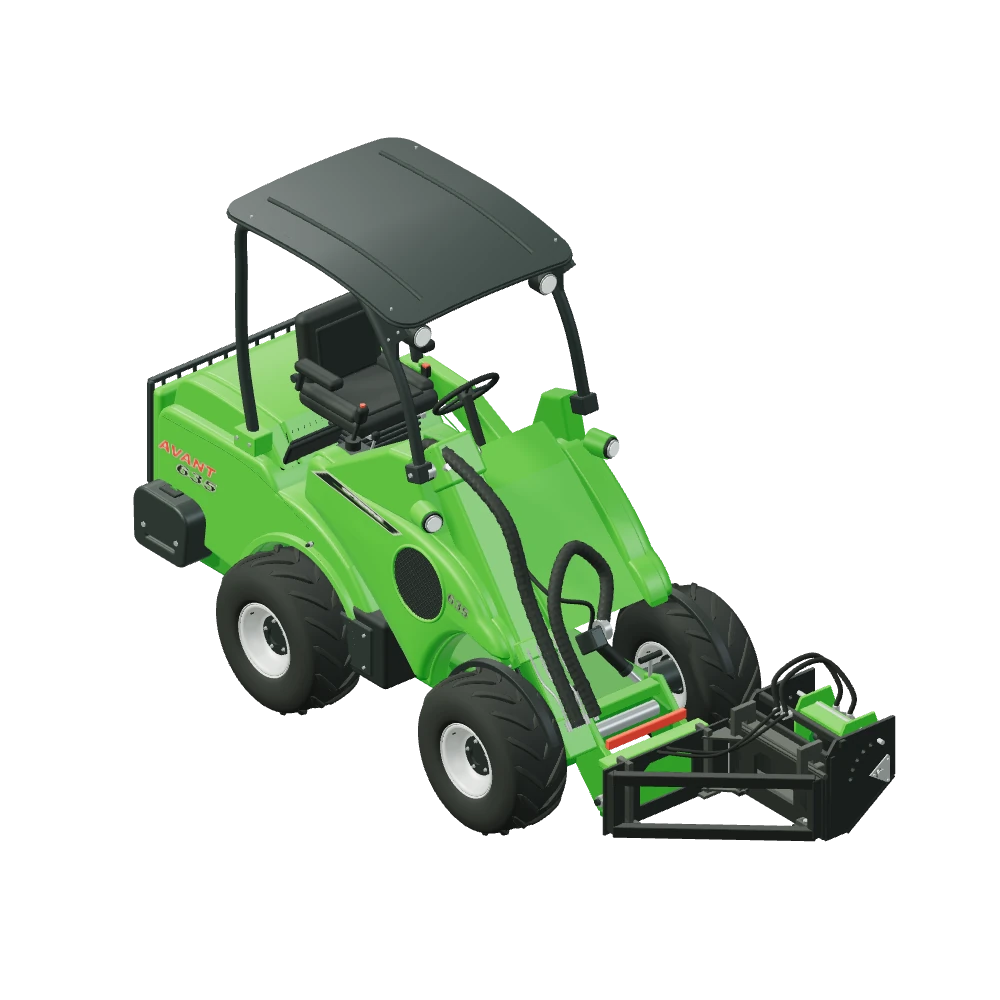

Stiliseret 3D-illustration af Vinkeladapter til multifunktionsdrivenhed monteret på Avant 635.

Adapter · Redskabsguide

Vinkeladapter til multifunktionsdrivenheden

A37323

A37323 er en stiv trekantet ramme, der sættes ind mellem maskinens hurtigkobling og multifunktionsdrivenheden A37190. Den drejer hele drivenheden 90 grader ud til venstre. Vinklen er fast, og adapteren har hverken motor, gear eller cylinder. Producenten oplyser 630 mm på langs, 651 mm på tværs, 300 mm højde og 41 kg. Formålet er rækkevidde til siden: et roterende redskab kan arbejde tæt langs en flade, uden at maskinen selv skal stå skævt.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Fejning langs en fladeEn tallerkenkost på drivenheden kan med adapteren føres langs en mur, en kantsten eller en hegnsfod. Maskinen kører ligeud, mens kosten arbejder ude til venstre for hjulsporet.
Opvikling på langsPå kabel- og slangeoprulleren flytter adapteren tromlens akse, så den vikler på langs af maskinen i stedet for på tværs. Det ændrer, hvordan du kører langs en udlagt slange.
Arbejde ved en kantNår redskabet står ude til siden, kan du holde maskinens hjul på fast underlag og stadig nå ud over en kant eller en blød rabat med det roterende redskab.

651mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Adapteren kobler til gennem den forreste hurtigkobling, og den danske tabel markerer 423, 523, 528, 530, 630, 635, 640, 760i og 860i som kompatible. 520, 745 og 750 optræder ikke i tabellen og står som ikke bekræftet for denne model — samme mønster som resten af tilbehøret til multifunktionsdrivenheden. Bemærk, at adapteren aldrig står alene: den kræver A37190, og det redskab, drivenheden skal bære. Producenten angiver A37190 som kompatibel med alle tolv maskiner, men den oplysning udfylder ikke de tomme rækker for adapteren selv. Regn også de 41 kg med i den samlede vægt foran.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 651 mm
Længde: 630 mm
Højde: 300 mm
Vægt: 41 kg
Fast vinkel: 90 °
Retning: Venstre
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Via multifunktionsdrivenhed A37190
Produktnummer: A37323

Tilkobling

Redskabet monteres via en drivenhed A37190 på Avants redskabsplade. Adapteren sidder på redskabspladen; A37190 er vist monteret på adapteren

Bevægelse i 3D

Passiv adapter; A37190-drivenheden er vist monteret på den.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Vinkeladapter til multifunktionsdrivenhed på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

En ramme, der drejer hele drivenheden

Det er værd at forstå præcist, hvad adapteren gør. Den er ikke et vinkelgear, der sender kraften rundt om et hjørne. Den holder simpelthen hele A37190 vendt 90 grader til venstre. Motoren, akslen og redskabet følger med, og hydraulikslangerne føres ud til drivenhedens tilslutninger i den nye position.

Rammen er bygget af to plader, der møder hinanden i en ret vinkel, med åbent trekantet rum imellem, gennembrudte flader, en rund indgrebsskinne, låseskruer og øvre hager. Der er ingen justering: 90 grader til venstre er den vinkel, du får. Adapterens egen modtager er holdt inden for de oplyste 300 mm i højden.

Kun til multifunktionsdrivenheden

Producentens manual side 23 begrænser adapteren til multifunktionsdrivenheden. Det er ikke en generel sidebeslag til andre redskaber, og den skal ikke bruges til at hænge en skovl, en gaffel eller et greb ud til siden. Belastningen er tænkt til drivenheden og dens tilbehør, og guiden gengiver den begrænsning, som kilden skriver den.

Om venstre eller højre: producentens aktuelle familieside omtaler adaptere til begge sider, men den præcise danske A37323-side og manualen fra 2021 beskriver venstreudgaven. Det er den, der er lagt til grund her. Har du brug for den modsatte side, er det en oplysning, du skal have bekræftet på det konkrete varenummer.

Spørgsmål og svar

Vinkeladapter til multifunktionsdrivenhed — godt at vide.

Nej. A37323 er en stiv ramme med en fast vinkel på 90 grader til venstre. Der er ingen cylinder, intet gear og ingen indstilling. Vil du arbejde ligefrem igen, tager du adapteren af og sætter multifunktionsdrivenheden direkte på maskinens hurtigkobling.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Adapteren drejer hele A37190-drivenheden 90 ° til venstre. Den er ikke en gearkasse og er ifølge manualen kun til multifunktionsdrivenheden.

Producentens familieside nævner både en venstre- og en højreudgave; denne side dækker den venstrevendte A37323.

Avants danske tabel nævner ikke 520, 745 og 750 for adapteren; A37190 er opgivet som kompatibel med alle tolv.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
