Hvad er den maksimale last?

Kilderne er uenige. Den danske side og manualen opgiver 1.200 kg, mens producentens aktuelle globale side skriver 1.000 kg. Begge tal er bevaret her, og der er ikke valgt et gennemsnit. Maskinens egen løfteevne er en selvstændig grænse, og det er altid den laveste af de to, der gælder.

Hvor meget olie kræver rotatoren?

Manualen fra 2024 anbefaler 10–30 l/min og sætter maksimum ved 50 l/min. Trykgrænsen er 200 bar i manualen og 225 bar på den danske side; den laveste er brugt her. Behovet er beskedent, fordi olien kun driver én motor, der drejer lejet rundt.

Hvad er forskellen på den og den mekaniske rotator?

Den mekaniske A463997 vejer 44 kg, flytter redskabet 155 mm frem og drejer 360 grader i otte trin på 45 grader, som låses mekanisk. Den hydrauliske her vejer 96 kg, drejer trinløst og uendeligt, men optager til gengæld en hydraulisk kreds på maskinen.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

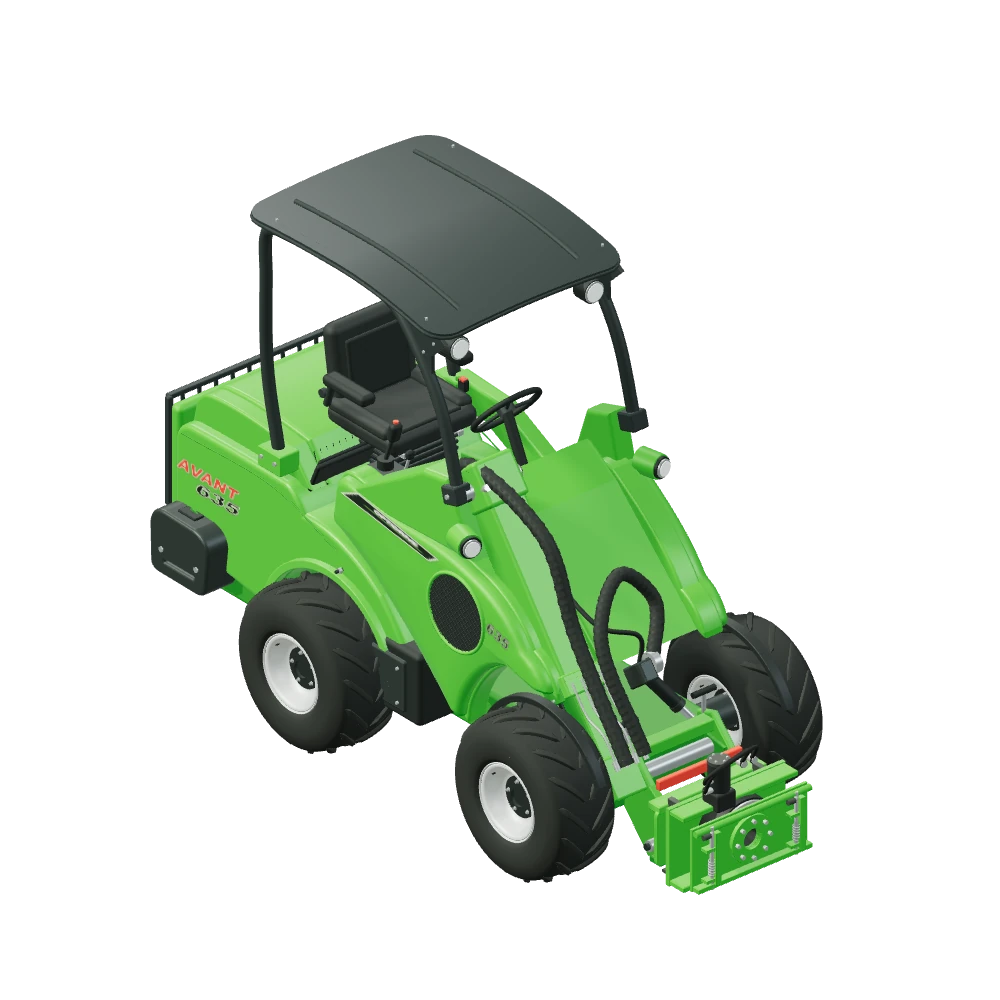

Stiliseret 3D-illustration af Rotator monteret på Avant 635.

Adaptere & drivenheder · Mellemled

Rotator til Avant

A424406

Rotatoren er et mellemled. Den sættes mellem maskinens hurtigskifteplade og det redskab, der skal dreje, på samme måde som en tiltadapter. Derefter kan redskabet dreje uendeligt rundt i én retning. Producenten oplyser 545 mm bredde, 96 kg og et fremspring på 195 mm, som redskabet rykkes længere frem. Det maksimale olieflow er 50 l/min. Den danske side nævner tømning og vending af kasser og beholdere som typiske opgaver.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Beholdere, der skal vendesProducenten fremhæver tømning og vending af kasser og beholdere. Den uendelige rotation betyder, at beholderen kan vendes hele vejen rundt uden at nogen skal gribe ind undervejs.
Retning uden at rangereSidder der en fast klo eller en gaffel på, kan godset rettes ind ved at dreje redskabet i stedet for maskinen. Det er en fordel de steder, hvor der ikke er plads til at vende.
Et fast redskab får en ny funktionMange redskaber i kataloget har ingen egen drejefunktion. Rotatoren lægger den til uden at redskabet skal skiftes ud, mod at der kommer 96 kg og 195 mm ekstra fremspring på.

545mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producenten markerer alle tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Det, du skal holde øje med, er ikke tabellen, men regnestykket. Rotatoren vejer 96 kg og flytter redskabet 195 mm længere frem, før der overhovedet er last i det. På en lille maskine kan det mærkes, fordi både egenvægt og momentarm vokser. Dertil kommer, at rotatoren selv optager en hydraulisk kreds. Skal redskabet bagved også have olie, kræver det en ekstra fronthydraulik på maskinen.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 545 mm
Rammehøjde: 315 mm
Højde med motor: 480 mm
Samlet dybde: 244 mm
Fremspring til redskabet: 195 mm
Vægt: 96 kg
Redskabets maks. last: 1.000 kg
Olieflow: 10–30 l/min
Maks. olieflow: 50 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A424406

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Trinløs hydraulisk rotation af den forreste redskabsplade.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Rotator på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

To plader og et leje imellem

Bagpladen sidder i maskinens hurtigskifte, og frontpladen bærer redskabet. Mellem dem sidder et stort leje med en åben boring i midten. Producentens manual opgiver en samlet dybde på 244 mm, mens rammen er 315 mm høj og motorhuset stikker op i 480 mm. Bredden er 545 mm.

Fremspringet på 195 mm er det tal, du skal regne med, når du vurderer rækkevidde og stabilitet. Redskabet ender så meget længere fremme, end det ville have gjort direkte på pladen. Motorens og gearets præcise godstykkelser, bolte og slangebøjninger er anslået ud fra fotos og er ikke producentens mål.

Uendelig rotation, men ingen gennemføring

Rotationen er kontinuerlig: der er ingen ende, kloen kan køre mod. Til gengæld føres olien ikke gennem lejet. Manualen beskriver, at et hydraulisk redskab monteret foran rotatoren skal forsynes fra en separat, ekstra frontkreds. Der er altså ingen roterende gennemføring, og et redskab med slanger vil vride dem, hvis det drejer frit rundt.

Tallene står heller ikke ens i kilderne. Manualen fra 2024 anbefaler 10–30 l/min, angiver 50 l/min som maksimum og sætter trykgrænsen ved 200 bar, mens den danske side skriver 50 l/min og 225 bar. Den strammeste grænse er brugt her. For maksimal last skriver den danske side og manualen 1.200 kg, den aktuelle globale side 1.000 kg.

Spørgsmål og svar

Rotator — godt at vide.

Ja, men det kræver en ekstra kreds. Rotatoren bruger selv den fronthydraulik, den er tilsluttet, og der er ingen olie ført gennem det roterende leje. Manualen beskriver en separat, ekstra frontkreds til redskabet foran. Uden den kan redskabet sidde på, men ikke arbejde.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Rotatoren A424406 med gennemgående boring og trinløs rotation.

Den danske side og manualen opgiver 1.200 kg som største last, mens producentens aktuelle side opgiver 1.000 kg. Tabellen her viser det laveste tal, og begge står i kilderne.

Manualen fra 2024 opgiver 10–30 l/min som anbefalet flow, 50 l/min som grænse og 200 bar, mens den danske side opgiver 225 bar. Tabellen følger manualens 200 bar.

Et hydraulisk redskab efter rotatoren kræver et ekstra forreste udtag. Der er ikke lagt hydraulisk gennemføring i rotatoren.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
