Hvor meget olie kræver enheden?

Den aktuelle produktside anbefaler 20–60 l/min, mens manualen fra 2021 skriver 30–60 l/min for samme varenummer. Maksimalt tryk er 200 bar ifølge manualens side 12. Begge kilder er bevaret som de står. Det påmonterede redskab kan have sit eget, snævrere krav, og så er det dét, der gælder.

Kan drivenheden vendes?

Ja, på to måder. Manualen beskriver, at enheden kan låses i en valgt vinkel eller køre frit svingende. Derudover findes 90 graders adapteren A37323, der flytter akslen ud til venstre for maskinen. Adapteren er et selvstændigt varenummer og indgår ikke i den udgave, der beskrives her.

Passer den til alle tolv Avant-modeller?

Ja. Både producentens aktuelle side og manualens side 7 lister samtlige tolv modeller som kompatibel. Det er usædvanligt for et redskab i det her katalog, hvor mange varenumre har huller i tabellen. Selve drivenheden sætter altså ingen grænser — det gør maskinens olieflow og det redskab, du sætter på akslen.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

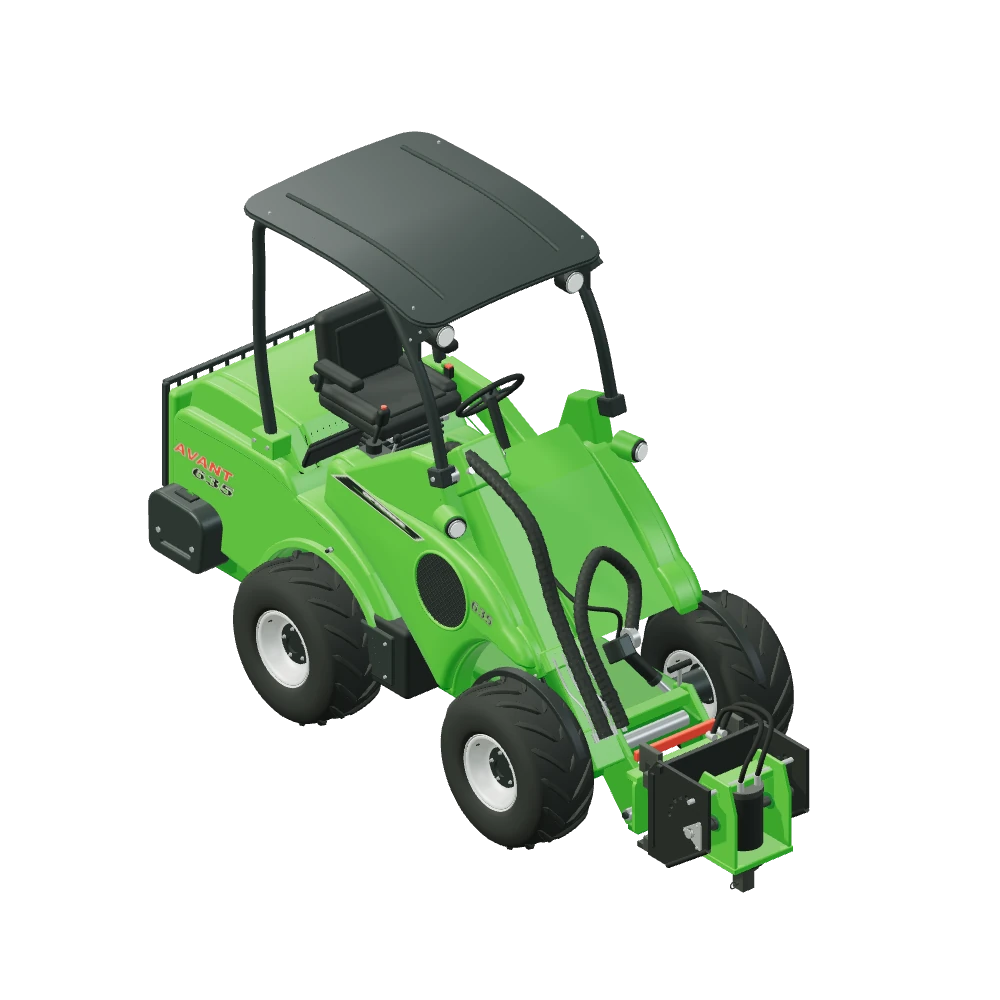

Stiliseret 3D-illustration af Multifunktionsdrivenhed/borehoved monteret på Avant 635.

Adaptere & drivenheder · Bæreredskab

Multifunktionsdrivenhed til Avant

A37190

Multifunktionsdrivenheden er ikke et redskab i sig selv, men den motor, en række andre redskaber sidder på. Den måler 550 × 560 × 405 mm, vejer 85 kg og leverer 1.355 Nm på en firkantaksel på 57 mm. Producenten oplyser 20–60 l/min og et maksimalt tryk på 200 bar. På akslen sættes blandt andet jordbor, sorteringstromle, tallerkenkost, betonblander og kegleflækker. Uden drivenheden kan de redskaber ikke sidde på maskinen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Jordbor og jordankreDen danske side beskriver, at enheden virker på samme måde som borehovedet A21100 og bruges til jordbor og adaptere til jordankre. Det er den oprindelige opgave, resten er kommet til siden.
Koste på tallerkenTallerkenkosten og udgaven med stålbørste hænger begge under akslen og drejer rundt om den. De bruges op ad kantsten og mure, hvor en valsekost ikke kan komme til.
Sortering og blandingSorteringstromlen og betonblanderen udnytter det samme: en langsom, kraftig rotation om en lodret akse. Begge dele hænger frit under drivenheden og drejer, så længe der er olie på.
Opruller til kabel og slangeKabel- og slangeopruller sidder også på firkantakslen. Her er det rotationen, der samler slangen op, mens maskinen kører langs den strækning, der skal ryddes.

550mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Her er billedet enkelt: producenten markerer alle tolv modeller som kompatibel — 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Manualens side 7 lister dem alle sammen, og den aktuelle produktside siger det samme. Det, der i praksis afgør valget, er ikke tabellen, men hydraulikken. Producenten anbefaler 20–60 l/min, og det er nederste del af det spænd, de mindste maskiner ligger i. Jo tættere du er på 20 l/min, jo langsommere drejer akslen, uanset hvilket redskab der sidder på den. Vægten på 85 kg kommer oven i redskabets egen.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 550 mm
Længde: 405 mm
Højde: 560 mm
Firkantaksel: 57 mm
Vægt: 85 kg
Vridningsmoment: 1.355 Nm
Olieflow: 20–60 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37190

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Firkantakslen på 57 mm roterer; enheden er vist låst nedad.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Multifunktionsdrivenhed/borehoved på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Firkantakslen er hele grænsefladen

Alt, hvad drivenheden skal kunne, samles i den 57 mm store firkantaksel, der stikker nedad. Akslen er boret igennem og låses med en split, så redskabet ikke kan arbejde sig af under drift. Momentet på 1.355 Nm er det, producenten opgiver, og det er den værdi, der bestemmer, hvor sejt et materiale de påmonterede redskaber kan arbejde i.

I den stiliserede 3D-illustration står enheden i den nedadlåste stilling, som er den, der bruges til bor og tromler. Kataloget har desuden en 90 graders adapter, A37323, der drejer drivenheden ud til venstre. Den følger ikke med og er ikke vist her. Hullerne i låsebuen, bagpladen og hydraulikfittings er anslået ud fra fotos.

To generationer af de samme tal

Den aktuelle produktside skriver 85 kg og 20–60 l/min. Manualen fra 2021 for det samme varenummer skriver 80 kg og 30–60 l/min. Forskellene er små, men de er der, og de er ikke slået sammen til ét tal. Er du i tvivl, er det den nyeste kilde, der er lagt til grund i teksten her.

Manualen beskriver desuden, at enheden kan låses i en fast vinkel eller køre frit svingende, afhængigt af hvilket redskab der sidder på. Den detalje findes kun i manualen, ikke på produktsiden. Trykgrænsen på 200 bar stammer også fra manualens side 12 og er den strammeste af de grænser, kilderne opgiver.

Spørgsmål og svar

Multifunktionsdrivenhed/borehoved — godt at vide.

Den danske side nævner jordbor, adaptere til jordankre, betonblandere, kegleflækkere, sorteringstromler, kabel- og slangeopruller, tallerkenkoste og fræsere. Hvert af dem har sin egen kompatibilitetstabel og sit eget krav til olie. Drivenheden er kun bæreren; det er redskabet på akslen, der bestemmer, hvad opgaven kræver.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Drivenheden A37190 vises alene, låst nedad og uden borehoved eller redskab. Den er værten for en lang række små redskaber i guiden.

Producentens aktuelle side opgiver 85 kg og 20–60 l/min, mens manualen fra 2021 opgiver 80 kg og 30–60 l/min. Begge tal står i kilderne.

Firkantakslen på 57 mm er bekræftet i manualen. Hullernes placering, bagsiden og hydraulikbeslagene er skønnet ud fra fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
