Hvilke soldstørrelser findes der?

Grovsoldet er nominelt 50 × 50 mm. Dertil kommer et aftageligt finsold, hvor kilderne ikke er enige: den danske produktside skriver 20 × 20 mm, mens producentens aktuelle side og manualen angiver 22 × 22 mm. Guiden gengiver begge tal, fordi forskellen ikke forklares nogen steder.

Kan tromlen bruges til at grave med?

Nej. Den er beskrevet til løs jord, grus og sand, og skærekanten er til at skubbe ind i en bunke, ikke til at bryde fast jord op. I komprimeret eller frossen jord skal materialet løsnes med en skovl eller en grubber først, og derefter kan tromlen sortere det.

Hvordan tømmes det grove ud?

Ved at vippe læsserens arme fremad, så mundingen peger nedad. Tromlen har ingen egen vippefunktion — hele enheden sidder fast på den vandret låste drivenhed, og orienteringen bestemmes af armene. Derfor er fyldning, sortering og tømning tre forskellige vinkler på samme opstilling.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

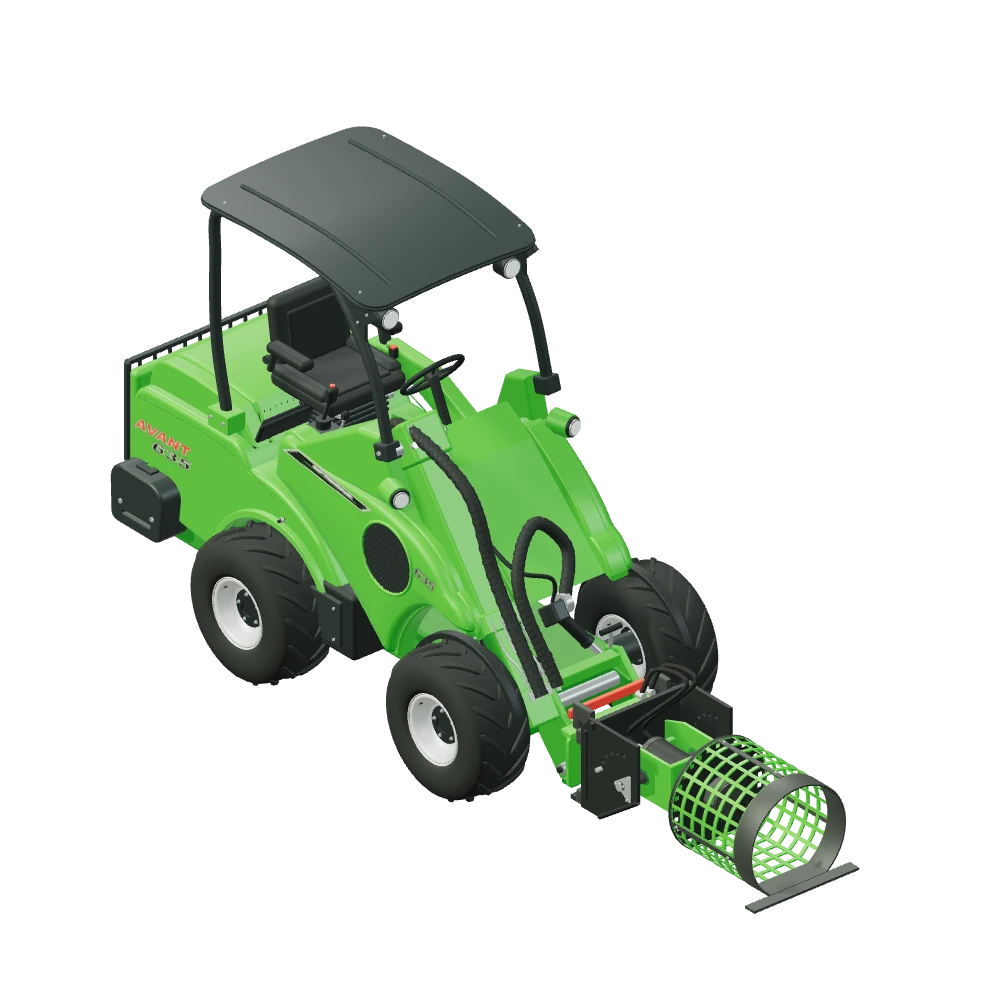

Stiliseret 3D-illustration af Sorteringstromle til Multifunktionsdrivenhed monteret på Avant 635.

Sortering · Redskabsguide

Sorteringstromle til multifunktionsdrivenheden

A37207

A37207 er en perforeret tromle med åben munding og en skærekant foran. Den fyldes ved at skubbe kanten ned i materialet, og når multifunktionsdrivenheden A37190 sætter tromlen i rotation, falder det fine igennem soldet, mens sten og rødder bliver tilbage. Producenten oplyser 90 liter, 605 mm samlet længde, 500 mm tromlebredde, 550 mm skærekant, 461 mm højde og 75 kg. Grovsoldet har nominelt 50 mm huller.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Sten fra muldjordOpgravet jord på en byggeplads er sjældent ren. Tromlen skiller det fine fra sten og klumper, så jorden kan lægges tilbage som vækstlag i stedet for at blive kørt væk.
Genbrug af opgravet materialeNår en rende eller et bed er gravet ud, ligger materialet alligevel på stedet. Sortering på stedet sparer både kørsel og indkøb af nyt, hvis det fine kan bruges igen.
Sigte sand og grusTil sandpuder og fugesand skal materialet være ensartet. Tromlen kan sigte løst sand og grus i portioner på 90 liter og lægge det sorterede direkte, hvor det skal bruges.
Rydde rødder udVed rydning af et bed bliver rodstumper og kviste tilbage i tromlen, mens jorden falder igennem. Så er det kun det grove, du skal håndtere bagefter.

90l volumen

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Ni maskiner er markeret som kompatible i den præcise danske række for A37207: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. 520, 745 og 750 er fraværende og står som ikke bekræftet for denne model. Med 75 kg for tromlen alene plus multifunktionsdrivenhedens vægt er det her især værd at regne på, hvad maskinen har foran, når tromlen også er fyldt med 90 liter materiale. Drivenheden A37190 arbejder inden for 20–60 l/min ifølge den aktuelle produktside, og den skal have plads i maskinens hydrauliske budget.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Skærbredde: 550 mm
Tromlebredde: 500 mm
Længde: 605 mm
Højde: 461 mm
Groft sold: 50 × 50 mm
Fint sold (ekstra): 22 × 22 mm
Volumen: 90 l
Vægt: 75 kg
Olieflow: 20–60 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Via multifunktionsdrivenhed A37190
Produktnummer: A37207

Tilkobling

Redskabet monteres via en drivenhed A37190 på Avants redskabsplade. Vist med multifunktionsdrivenheden A37190, låst vandret

Bevægelse i 3D

Tromlen roterer; A37190-drivenheden er med i den monterede visning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Sorteringstromle til Multifunktionsdrivenhed på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Fyld, drej, sorter

Arbejdsgangen har tre trin, og læsseren udfører to af dem. Du skubber skærekanten ind i bunken og vipper armene, så materialet løber ind i tromlen gennem den åbne munding. Derefter starter du rotationen, og det fine falder ud gennem soldet, mens tromlen holdes vippet bagud. Til sidst vipper du fremad og tømmer det grove ud.

Drivenheden er låst vandret, så tromlen drejer om sin længdeakse. Hele tromlen og skærekanten roterer sammen. Der er ingen separat vippefunktion på redskabet — det er læsserens arme, der bestemmer, om tromlen fylder, sorterer eller tømmer, og det er også dem, der styrer, hvor det sorterede materiale lægges.

20 eller 22 mm i finsoldet

Grovsoldet er nominelt 50 × 50 mm, og det er kilderne enige om. Der findes desuden et aftageligt finsold, og her er der en forskel: den danske produktside angiver 20 × 20 mm, mens producentens aktuelle side og manualen angiver 22 × 22 mm. Begge oplysninger er registreret, og forskellen er ikke forklaret i kilderne.

Målene fortjener også et ord. Producentens tabel siger 605 mm længde og 500 mm bredde, mens tegningen skelner mellem en 400 mm perforeret sektion, en skærekant på 550 mm, 461 mm højde og 605 mm samlet længde. Tallene modsiger ikke hinanden — de beskriver forskellige dele. Skærekanten er altså bredere end selve tromlen.

Spørgsmål og svar

Sorteringstromle til Multifunktionsdrivenhed — godt at vide.

Producenten oplyser 90 liter. Målene er 605 mm samlet længde, 500 mm tromlebredde, en skærekant på 550 mm og 461 mm i højden, og vægten er 75 kg. Læg mærke til, at skærekanten er bredere end tromlen, og at de tre breddemål beskriver forskellige dele af redskabet.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske adresse nævner 20 × 20 mm finsold, mens producentens manual og aktuelle side opgiver 22 × 22 mm. Tromlen vises som standard med det grove sold på 50 mm.

Producentens tabel opgiver 500 mm bredde, mens tegningen opgiver 550 mm skærbredde, 400 mm burlængde og 605 mm samlet længde. Tallene dækker forskellige dele.

Tromlen er til løs jord, grus og sand. Den er ikke en gravskovl til fast jord. A37204 optræder i et ældre filnavn; produktet er A37207.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
