Hvor hurtigt må tromlen køre?

Producentens manual anbefaler 20–40 o/min ved et olieflow på 9–21 l/min og sætter maksimum ved 60 o/min og 30 l/min. Det er lavere end multifunktionsdrivenhedens generelle område på 20–60 l/min, og tilbehørets grænser er dem, der gælder, når de to sæt tal er forskellige.

Hvorfor står der 85 kg på den danske side?

Fordi den specifikationsrække gentager multifunktionsdrivenhedens tal, ikke tromlens. Drivenheden A37190 er den tunge del. Selve tromlen er 50 kg, 760 mm lang og Ø600 mm ifølge producentens globale specifikation. Når du regner på vægt foran maskinen, skal begge dele med, men de skal holdes adskilt.

Kan tromlen tippes uden læsseren?

Nej. Der er ingen separat vippecylinder på tromlen. Multifunktionsdrivenheden er låst vandret, og det er læsserens arme, der vipper hele enheden til fyldning, blanding og aflæsning. Det er også derfor, mundingen skal vende opad, mens du blander, og fremad, når betonen skal ud.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

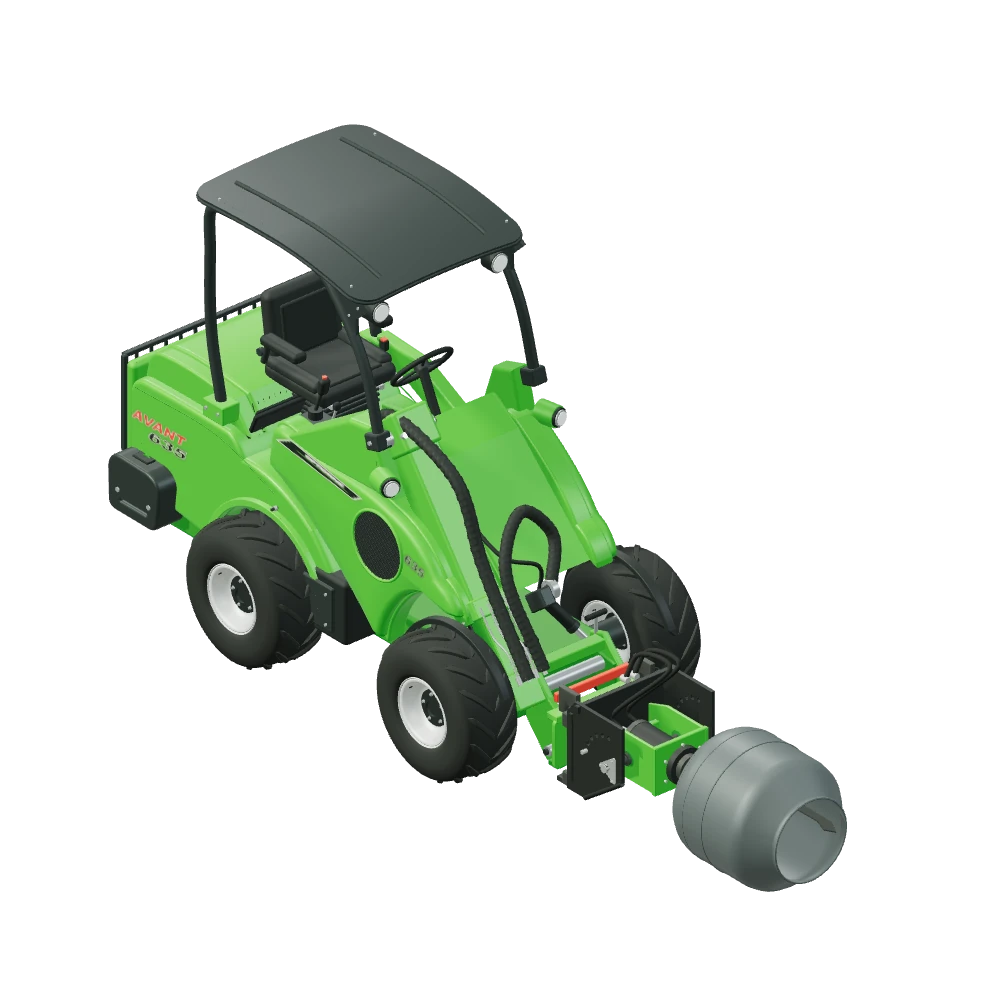

Stiliseret 3D-illustration af Cementblander til multifunktionsdrivenhed monteret på Avant 635.

Beton · Redskabsguide

Cementblander til multifunktionsdrivenheden

A37395

A37395 er en hul ståltromle med indvendige skovle og en åben munding på 370 mm. Den sættes på multifunktionsdrivenheden A37190, som låses vandret, så tromlen roterer om sin længdeakse. Producenten oplyser 760 mm længde, Ø600 mm, 50 kg og en brugbar kapacitet på 140 liter vand eller 90 liter færdigblandet beton. Pointen er, at blandingen kan køres hen til støbestedet i samme redskab, som den er blandet i.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

PunktfundamenterTil stolpehuller og punktfundamenter er 90 liter færdig beton ofte nok til flere huller. Du blander ved bunken af sand og cement og kører hen til hullet uden at skulle skovle om.
Mørtel til belægningVed fliselægning og kantsikring skal der ofte blandes i mindre portioner, efterhånden som arbejdet skrider frem. Tromlen kan tømmes delvist ved at vippe læsserens arme og holdes i gang imellem.
Støbning på svært tilgængelige stederNår et støbested ligger langt fra hvor materialerne står, er transporten det tunge. Her er blandingen og transporten den samme arbejdsgang, og læsseren bærer vægten hele vejen.

50kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske kompatibilitetsrække for A37395 dækker ni af de tolv maskiner: 423, 523, 528, 530, 630, 635, 640, 760i og 860i er kompatible, mens 520, 745 og 750 mangler i rækken og står som ikke bekræftet for denne model. Værten A37190 er ifølge producenten kompatibel med alle tolv, men det udfylder ikke tilbehørets tomme felter. Vær særlig opmærksom på oliemængden her: tromlen har sine egne, lavere grænser end drivenheden. Producenten anbefaler 20–40 o/min ved 9–21 l/min og sætter maksimum ved 60 o/min og 30 l/min.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Længde: 760 mm
Diameter: 600 mm
Tømningsåbning: 370 mm
Vandmængde: 140 l
Betonmængde: 90 l
Vægt: 50 kg
Olieflow: 9–21 l/min
Maks. olieflow: 30 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Via multifunktionsdrivenhed A37190
Produktnummer: A37395

Tilkobling

Redskabet monteres via en drivenhed A37190 på Avants redskabsplade. Vist med multifunktionsdrivenheden A37190, låst vandret

Bevægelse i 3D

Tromlen roterer; A37190-drivenheden er med i den monterede visning.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Cementblander til multifunktionsdrivenhed på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Blanding og aflæsning i samme bevægelse

Tromlen har ingen egen vippecylinder. Drivenheden er låst vandret, tromlen drejer, og det er læsserens arme, der ændrer hældningen. Når du vipper hele enheden bagud, fyldes og blandes der. Vipper du fremad, løber blandingen ud gennem mundingen på 370 mm. Det er et enkelt princip med få dele, der kan gå i stykker.

Indvendigt sidder der skovle, der løfter materialet op og lader det falde igen, mens tromlen roterer. Bunden er lukket, og den centrale samling er rullet. Den åbne munding gør, at du kan se, hvordan blandingen står — og at tromlen skal skylles, inden betonen hærder fast.

140 liter vand, 90 liter beton

Kapaciteten er angivet på to måder, fordi de svarer på to forskellige spørgsmål. De 140 liter er tromlens rumfang målt med vand. De 90 liter er den mængde færdigblandet beton, producenten angiver som brugbar. Forskellen er den plads, blandingen skal have for at kunne vende rundt.

Læg mærke til to fælder i kilderne. Den danske adresse på produktsiden nævner 150 liter, men det er ikke en offentliggjort brugbar kapacitet. Og den danske specifikationsrække med 550 × 560 × 405 mm og 85 kg gentager multifunktionsdrivenhedens tal, ikke tromlens. Tromlen er 760 mm lang, Ø600 mm og 50 kg.

Spørgsmål og svar

Cementblander til multifunktionsdrivenhed — godt at vide.

Producenten oplyser 140 liter målt med vand og 90 liter færdigblandet beton som brugbar kapacitet. De 150 liter, der optræder i den danske webadresse, er ikke en publiceret brugbar mængde. Regn med de 90 liter, når du planlægger, hvor mange portioner en støbning kræver.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske adresse nævner 150 l, men de opgivne brugsvolumener er 140 l vand og 90 l færdig beton.

Producentens manual anbefaler 20–40 o/min ved 9–21 l/min og højst 60 o/min ved 30 l/min. Disse grænser går forud for drivenhedens bredere område.

Den danske størrelses- og vægtangivelse gentager tallene for A37190-drivenheden. Tromlen følger producentens internationale mål.

Maskinen vipper hele den låste enhed ved blanding og tømning. Tromlen har ingen egen vippecylinder.
