Hvor dybt går tænderne?

Producenten oplyser en maksimal arbejdsdybde på 100 mm. De fem arbejdspositioner fordeler sig under den hævede stilling, så du kan vælge en lettere opfriskning i stedet for fuld dybde. På hårde køregange er det ofte nødvendigt at tage flere lette gennemløb frem for ét dybt.

Hvad er forskellen på HD og standardaggregatet?

Standardaggregatet A33537 er en ren planeringsramme på 1.500 mm uden tænder. HD-udgaven A427450 er bredere med 1.600 mm arbejdsbredde, tungere med 172 kg og har en indstillelig tandaksel plus en rist fortil. Vælg HD, når underlaget skal løsnes, og standard, når det kun skal jævnes.

Hvorfor står der to forskellige vægte?

Producentens aktuelle produktside angiver 172 kg, mens manual A432160 fra 2018 skriver 180 kg. Forskellen forklares ikke i kilderne, og ingen af tallene er justeret her. Se efter typeskiltet eller manualen på den konkrete udgave, hvis vægten har betydning for maskinens løfteforhold.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

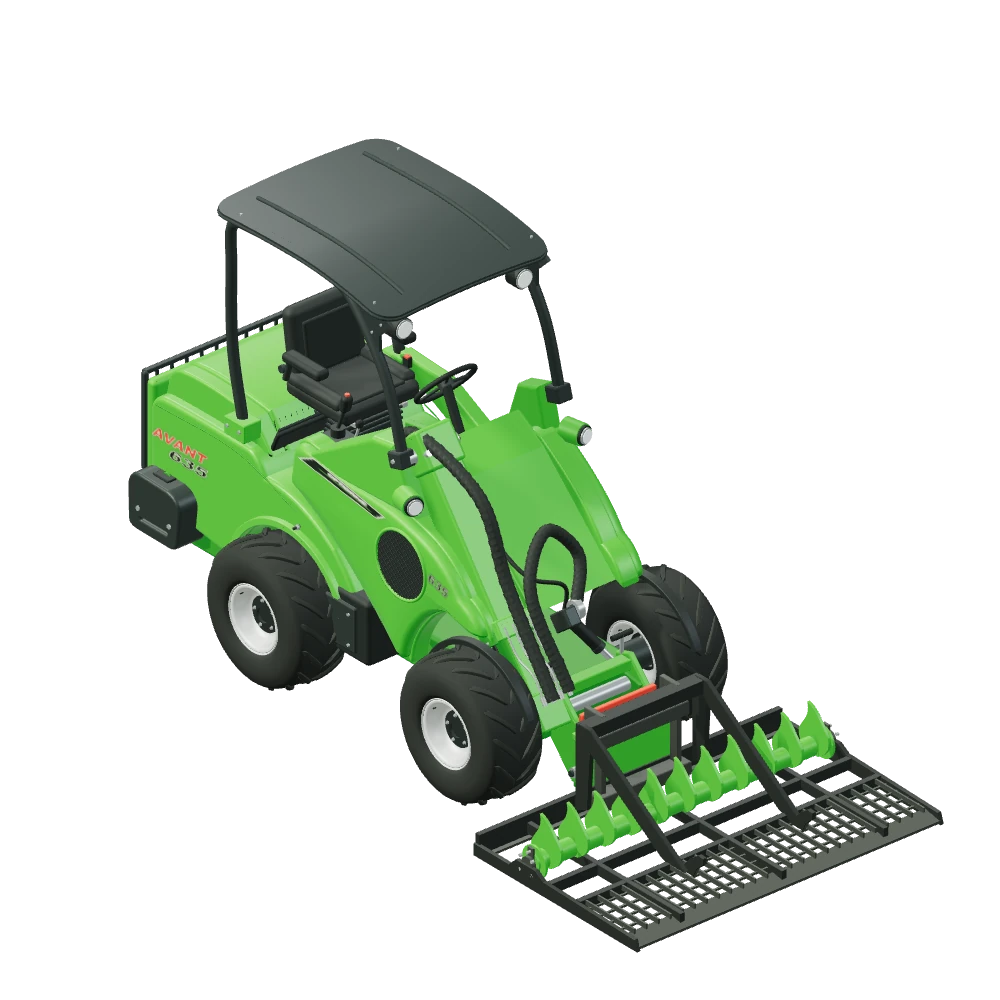

Stiliseret 3D-illustration af Planeringsaggregat HD med tænder monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Planeringsaggregat HD med tænder til Avant

A427450

HD-udgaven gør to ting ad gangen: tænderne river den faste overflade op, mens rammen planerer bag dem. Det er netop kombinationen, der skal til på køregange og ridebaner, hvor underlaget er trådt eller kørt hårdt. Arbejdsbredden er 1.600 mm, den samlede bredde 1.630 mm, længden 1.050 mm og højden 465 mm. Maksimal arbejdsdybde er 100 mm, og producenten oplyser 172 kg på den aktuelle side.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Køregange og grusvejeEn hård kørebane kan ikke planeres, før den er løsnet. Tandakslen bryder skorpen op, og rammen fordeler materialet bagefter, så du undgår at skulle over strækningen to gange med to redskaber.
RidebanerProducenten nævner ridebaner direkte. Her handler det om at løsne toplaget, så bunden bliver jævn og eftergivende igen, i stedet for blot at flytte det materiale, der ligger ovenpå.
Stisystemer i anlægPå stier i parker og haveanlæg er kravet en plan og pæn overflade. Med tænderne i en lav indstilling kan du tage en let opfriskning uden at grave dybt ned i det bærende lag.
Jord før såningProducenten peger også på planering af jord forinden såning. Løsnet og planeret jord giver en overflade, hvor frø får jævn kontakt i hele bredden af det areal, du har arbejdet.

1.600mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den aktuelle globale tabel for A427450 markerer samtlige tolv modeller som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske tabel udelader 520, 745 og 750, og de statusser er bevaret særskilt som regional dokumentation. Redskabet er passivt, så det kræver hverken olieudtag eller flow. Vil du kunne vinkle rammen, skal maskinen til gengæld have en tiltadapter eller en redskabsrotator — producenten fremhæver netop det som vejen til at give overfladen fald.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.600 mm
Samlet bredde: 1.630 mm
Længde: 1.050 mm
Højde: 465 mm
Maks. arbejdsdybde: 100 mm
Vægt: 172 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A427450

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Manuel indstilling af tandbommen i seks trin.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Planeringsaggregat HD med tænder på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Seks indstillinger af tandakslen

Tandakslen indstilles manuelt og står stille under arbejdet. Der er seks positioner: én hvor akslen er hævet helt fri af underlaget, og fem arbejdsdybder derunder. Den dybeste giver 100 mm. Du vælger position efter, hvor hårdt underlaget er, og hvor meget materiale du vil have løsnet op i rammen.

Det er værd at understrege, at akslen ikke er hydraulisk. Der er ingen motor og ingen cylinder — tænderne står fast i den valgte position og river ved at blive trukket igennem. Er akslen hævet, arbejder redskabet som et almindeligt planeringsaggregat med en fortil placeret rist.

Tiltadapter, fald og vand der skal væk

Med en tiltadapter eller en redskabsrotator mellem maskine og redskab kan hele rammen vinkles. Producenten beskriver det som måden at skråne jordoverfladen, hvis vand skal ledes væk fra vejen. På en køregang eller en sti er det ofte lige så vigtigt som selve planeringen, fordi vandet ellers står i midten.

Vægten er opgivet forskelligt afhængigt af kilde: 172 kg på producentens aktuelle side og 180 kg i manual A432160 fra 2018. Begge tal er gengivet her uden omregning. Højden på 465 mm står både på den danske side og i producentens magasin fra 2019, mens stålets tykkelser og tandprofilen er anslået ud fra fotografier.

Spørgsmål og svar

Planeringsaggregat HD med tænder — godt at vide.

Nej. Akslen indstilles manuelt i seks positioner og står stille, mens du arbejder. Der er hverken hydraulisk motor eller cylinder på redskabet. Det betyder også, at dybden ikke kan ændres fra førerpladsen — du stiger af og flytter akslen, hvis underlaget kræver en anden indstilling.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producentens aktuelle side opgiver 172 kg, mens manualen fra 2018 opgiver 180 kg. Højden 465 mm står på den danske side.

De seks stillinger dækker en hævet stilling og fem arbejdsdybder. Tandbommen sættes manuelt og står stille under arbejdet.

Tændernes form, antal og hulafstande er skønnet ud fra tegninger og fotos.
