Hvad justerer skruen?

Skruen sidder centralt på rammen og vipper den tværgående tandbjælke. Ved at dreje den flytter du tænderne op eller ned i forhold til rammens bund og bestemmer dermed, hvor dybt overfladen rives. Justeringen er trinløs, fordi det er et skruetræk og ikke en række faste huller.

Ja. Den danske tabel lister to varianter: A32411T med 120 cm arbejdsbredde og en vægt på 100 kg, og A33537T med 150 cm arbejdsbredde og en vægt på 110 kg. Denne side og den viste 3D-illustration beskriver den nøjagtige A33537T på 1.500 mm.

Hvad er ikke oplyst om dette redskab?

Producenten offentliggør kun bredde og vægt. Længde, højde, antal tænder, stålets tykkelser og skruens vandring står ikke i kilderne og er anslået ud fra fotografier. Det samme gælder det bagerste fæste, som maskinen dækker for på alle de billeder, der har været til rådighed.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

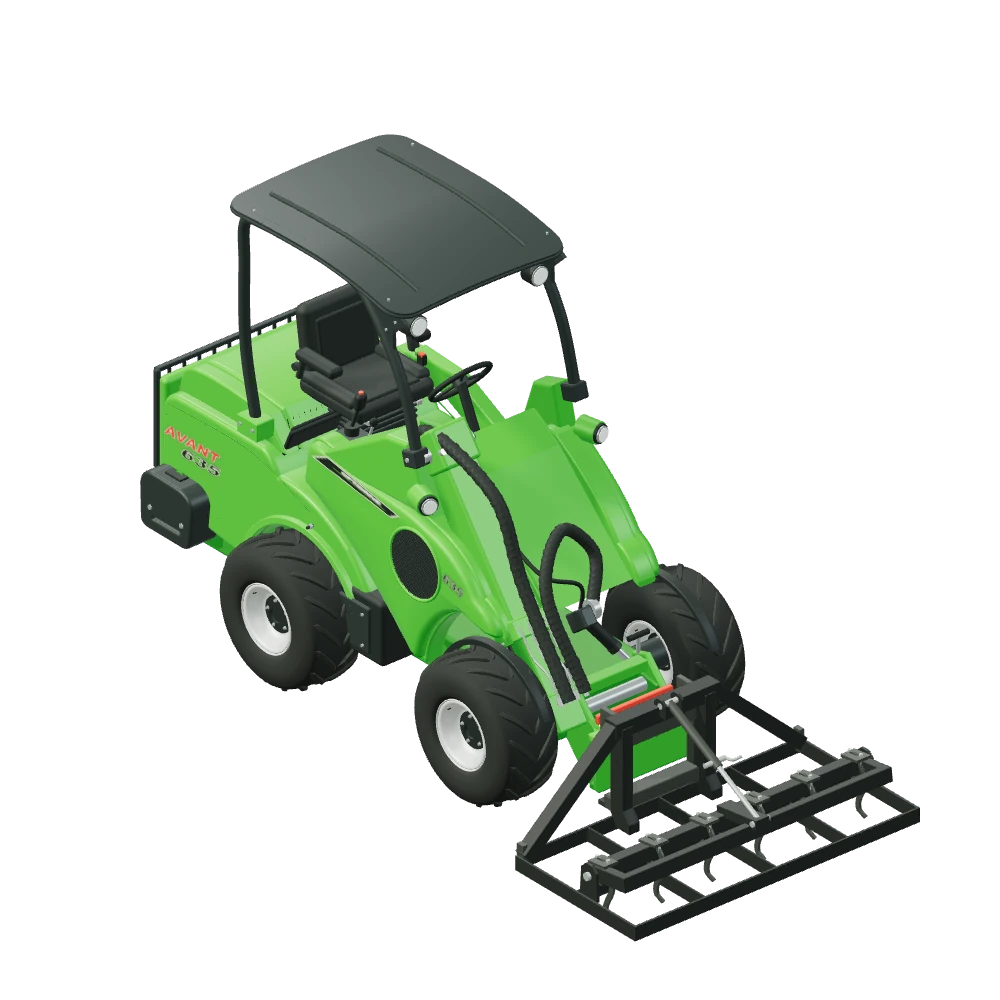

Stiliseret 3D-illustration af Planeringsaggregat med tænder hydraulisk monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Planeringsaggregat med tænder til Avant

A33537T

Dette er den danske T-udgave af planeringsrammen. Ud over den åbne ramme sidder der en tværgående tandbjælke, som løsner overfladen, mens rammen jævner bagefter. Dybden sættes med en central skrue i midten, ikke med en hydraulikcylinder. Bredden er 1.500 mm og vægten 110 kg. Regionalt findes den også som A32411T i 120 cm. Produktet passer til køregange, ridebaner og gårdspladser, hvor jorden skal rives og planeres på én gang.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ridebane der er trådt hårdBjælken bryder det komprimerede toplag op, og rammen fordeler det igen bagefter. På en bane, der er blevet fast i sporene, er det den kombination, der giver en ensartet overflade tilbage.
Gårdsplads med løst grusGrus, der har lagt sig i volde langs kanterne, trækkes ind mod midten. Med tænderne i en lav indstilling river du kun det øverste, så det bærende lag bliver liggende hvor det skal.
Bunker og spor efter kørselEfter kørsel med tunge læs står der spor, der ikke kan planeres væk uden at blive løsnet først. Her er tandbjælken forskellen mellem at flytte materiale og bare at glatte det ud.
Jordoverflade før såningProducenten nævner jordbearbejdning før såning. Tænderne løsner skorpen, så frøene får kontakt med jord i stedet for at ligge oven på en hård flade, hvor de tørrer ud.

1.500mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Kompatibiliteten er læst direkte af den danske produkttabels aktive celler, for der findes ingen global producenttabel for denne regionale T-variant. Avant 423, 523, 528, 530, 630, 635, 640, 760i og 860i er kompatibel. Avant 520, 745 og 750 står ikke i tabellen, og kombinationen er derfor ikke bekræftet for de modeller — det er en manglende oplysning, ikke et nej. Redskabet er passivt og kræver hverken olieudtag eller flow. Skal rammen kunne vinkles, er det maskinens tiltadapter, der afgør det, ikke redskabet.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.500 mm
Vægt: 110 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A33537T

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Manuel skruejustering af tandbommen.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Planeringsaggregat med tænder hydraulisk på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Navnet siger hydraulisk — produktet er mekanisk

Varen hedder planeringsaggregat med tænder hydraulisk i det danske katalog, men selve redskabet har ingen hydraulik. Justeringen af tandbjælken sker gennem et mekanisk skruetræk i midten af rammen, som du drejer i hånden. Der er hverken slange, ventil eller cylinder på aggregatet.

Forvirringen bliver ikke mindre af, at et af producentens arbejdsfotos viser en tiltadapter bag redskabet. Adapteren hører til maskinens opsætning og er ikke en del af aggregatet. Er du i tvivl, så se efter skruen på tværbjælken: den er hele justeringsmekanismen, og den fortæller, at redskabet drives af trækket og ikke af olie.

Hvilke mål der faktisk er oplyst

Den regionale produktside offentliggør kun to tal for denne variant: bredden 1.500 mm og vægten 110 kg. Længden på 860 mm er overført fra basisrammen A33537 og skal læses som et skøn for T-udgaven. Antallet af tænder, deres kurve, klemmernes placering, pladetykkelser og skruens vandring er anslået ud fra fotografier.

To danske billeder er brugt som grundlag: et arbejdsfoto forfra og et skråt billede fra højre. Der findes ikke noget nøjagtigt billede bagfra eller lige fra siden, og maskinen dækker for det bagerste fæste. De dele af 3D-illustrationen er derfor genskabt ud fra det, der kan ses på de øvrige billeder.

Spørgsmål og svar

Planeringsaggregat med tænder hydraulisk — godt at vide.

Nej. Trods navnet i kataloget er dette danske produkt passivt. Tandbjælkens dybde sættes med et mekanisk skruetræk, som du drejer i hånden, og der er hverken slanger eller ventiler. Det betyder samtidig, at redskabet kan bruges på en maskine uden ekstra olieudtag.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Produktets id indeholder ordet "hydraulisk", men dette danske redskab justeres med en mekanisk skrue. Der er ingen cylinder.

Den danske side opgiver kun bredde og vægt. Længden på 860 mm er overtaget fra grundmodellen A33537 som et skøn for T-varianten.

De seks buede tænder, rammen og skruens vandring er skønnet ud fra to danske fotos. Bagsiden er skjult af maskinen på billederne.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
