Findes det i andre bredder?

Ja. Den danske produktside lister to størrelser: 120 cm med varenummer A32411 og en vægt på 85 kg, og 150 cm med varenummer A33537 og en vægt på 95 kg. Denne side beskriver den nøjagtige A33537 på 1.500 mm, som også er den, 3D-illustrationen er bygget på.

Hvad gør en flydestilling for resultatet?

Når armen står i flydestilling, hviler redskabet på underlaget i stedet for at blive holdt i en fast højde. Rammen følger så terrænet og lægger materialet af, hvor der mangler. Producenten fremhæver netop kombinationen som det, der sikrer, at underlaget bliver plant.

Virker det i grus såvel som i jord?

Producenten beskriver redskabet som et simpelt aggregat til planering af jord og grus samt niveauudligning på selv store arealer. De to materialer opfører sig forskelligt: grus fordeler sig let, mens fugtig jord hurtigere klumper. På jord er flere lette gennemløb som regel bedre end ét dybt.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

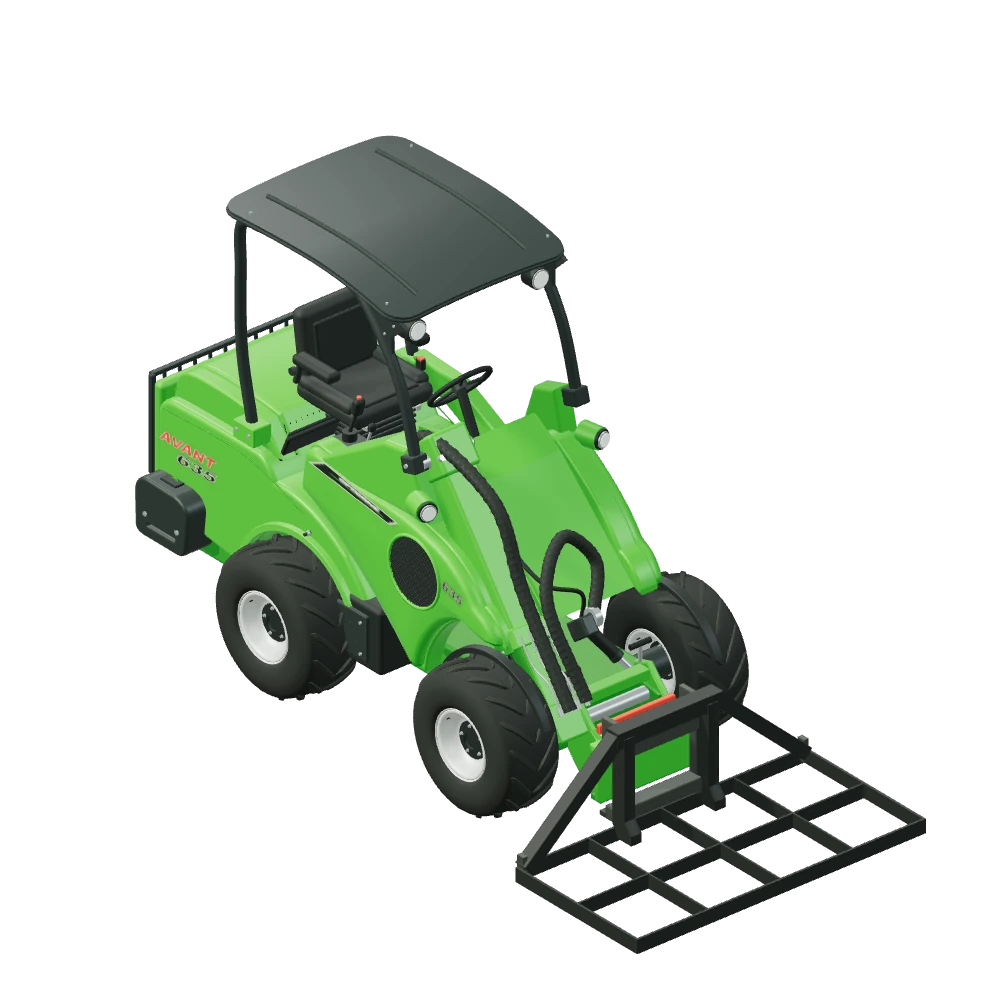

Stiliseret 3D-illustration af Planeringsaggregat monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Planeringsaggregat til Avant

A33537

Et planeringsaggregat er så enkelt, som et redskab kan blive: en åben stålramme med otte celler og et afstivet bagportal. Der er ingen tænder, ingen cylinder og ingen olie. Rammen trækkes hen over jord eller grus, og materialet fordeler sig gennem cellerne, indtil fladen er plan. Bredden er 1.500 mm, længden 860 mm, og vægten 95 kg. Producentens manual fra 2019 angiver desuden en grænse på 200 kg båret last.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Udjævning af gårdspladsHjulspor og bunker efter levering af grus jævnes ud i få gennemløb. Rammen tager toppene og fylder lavningerne, uden at du skal ramme niveauet præcist med skovlen.
Planering af indkørselPå en grusindkørsel samler materialet sig i midten eller i kanterne over tid. Et gennemløb frem og tilbage fordeler det igen, så profilen bliver ensartet over hele længden.
Forarbejde før ny græsplæneProducenten nævner indledende planering før anlæg af græsplæne som en hovedopgave. Et jævnt underlag er det, der afgør, om plænen bliver plan, når den først er sået eller lagt.
Løft af ruller og værktøjDen åbne ramme kan også bruges til at løfte ruller med græstørv, værktøj og lignende. Producenten nævner det selv, og 2019-manualens grænse på 200 kg båret last hører til her.

1.500mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens tabel for den nøjagtige A33537 markerer alle tolv modeller i guiden som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske tabel har ikke 520, 745 og 750 med, men den globale tabel for netop denne vare dækker dem. Fordi redskabet er helt passivt, er der intet hydraulikkrav at holde op mod maskinen. Til gengæld arbejder aggregatet bedst, når armen kan følge underlaget, så en flydestillingsadapter er værd at overveje sammen med det.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.500 mm
Længde: 860 mm
Vægt: 95 kg
Maks. last på aggregatet: 200 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A33537

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Passiv; arbejder med bom og tilt.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Planeringsaggregat på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Otte celler og ingen bevægelige dele

Rammen er opbygget som et fire gange to gitter med diagonale afstivninger bagtil. Cellerne er det, der gør arbejdet: materiale, der er for højt, skubbes ind i næste celle og lægges af, hvor der mangler. Fordi der ikke er en fast bagkant hele vejen, kommer der ikke en vold foran redskabet.

Uden bevægelige dele er der heller intet at vedligeholde ud over slidfladerne. Du kan skifte til aggregatet på en maskine uden ekstra olieudtag og uden at koble en slange. Det gør det til et af de redskaber, der lettest kan sidde klar til en opgave, der dukker op undervejs.

Hvad de 200 kg dækker

Producentens manual fra 2019 opgiver en grænse på 200 kg båret last for dette aggregat. Tallet handler om den ekstra opgave, redskabet kan tage: at løfte ruller med græstørv, værktøj og andet, der kan ligge på rammen. Det er producentens eget tal, og det er ikke omregnet eller udvidet her.

Selve egenvægten er 95 kg. Dybden på 860 mm er bekræftet i producentens manual fra 2012, mens bredde og masse følger den aktuelle side. Højden og stålets tykkelser er ikke offentliggjort og er anslået ud fra fotografier og en monteringstegning fra 2019 i den 3D-illustration, du ser her.

Spørgsmål og svar

Planeringsaggregat — godt at vide.

Nej. Der er ingen cylinder, ingen motor og ingen slanger. Redskabet hænger på redskabspladen, og hele arbejdet udføres ved at trække rammen hen over underlaget. Du styrer højde og vinkel med læsserens arm. Det betyder, at aggregatet kan bruges på en maskine uden ekstra olieudtag.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Varianten på 1.500 mm (A33537) er valgt. Den danske side har også A32411 på 1.200 mm.

Producentens manual fra 2019 opgiver 200 kg som største last på aggregatet, og manualen fra 2012 bekræfter 860 mm længde.

Gitterrammen følger et officielt foto og en monteringstegning. Højde, stålgods og bagside er skønnet.
