Hvilke mål har adapteren?

Ingen mål og ingen vægt er offentliggjort på den inspicerede danske side. Den geometri, du ser, er anslået ud fra fotos: bagplade ca. 560 × 380 mm og led ca. 260 mm. Det er skøn, ikke producentdata, og de bør ikke bruges til at planlægge plads eller vægt foran maskinen.

Skal adapteren have hydraulik?

Nej. 4600400 er et passivt mellemled uden cylinder og uden slanger. Den optager derfor ikke et olieudtag, og hele maskinens hydrauliske kapacitet er stadig til rådighed for det redskab, du sætter i adapteren. Bevægelsen kommer fra underlaget og redskabets egen vægt.

Er dette den samme som en tiltadapter?

Nej. En tiltadapter vipper redskabet aktivt med en hydraulisk cylinder, som du styrer fra førerpladsen. Denne adapter gør det modsatte: den giver slip, så redskabet kan følge jorden af sig selv. De to løser forskellige opgaver og kan ikke erstatte hinanden.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

Flydestilling · Redskabsguide

Flydestillingsadapter

4600400

En flydestillingsadapter løsner forbindelsen mellem læsserarmene og redskabet, så redskabet kan følge underlaget i stedet for at blive holdt i en fast vinkel. 4600400 er den danske udgave: et passivt mellemled med parallelle led, et lyst styrestop og manuelle låse på den udgående plade. Producenten oplyser, at adapteren giver fri flydestilling. Der er ingen hydraulik og ingen betjening — bevægelsen kommer fra jorden og redskabets egen vægt.

Se mål og montering Passer det til din model?

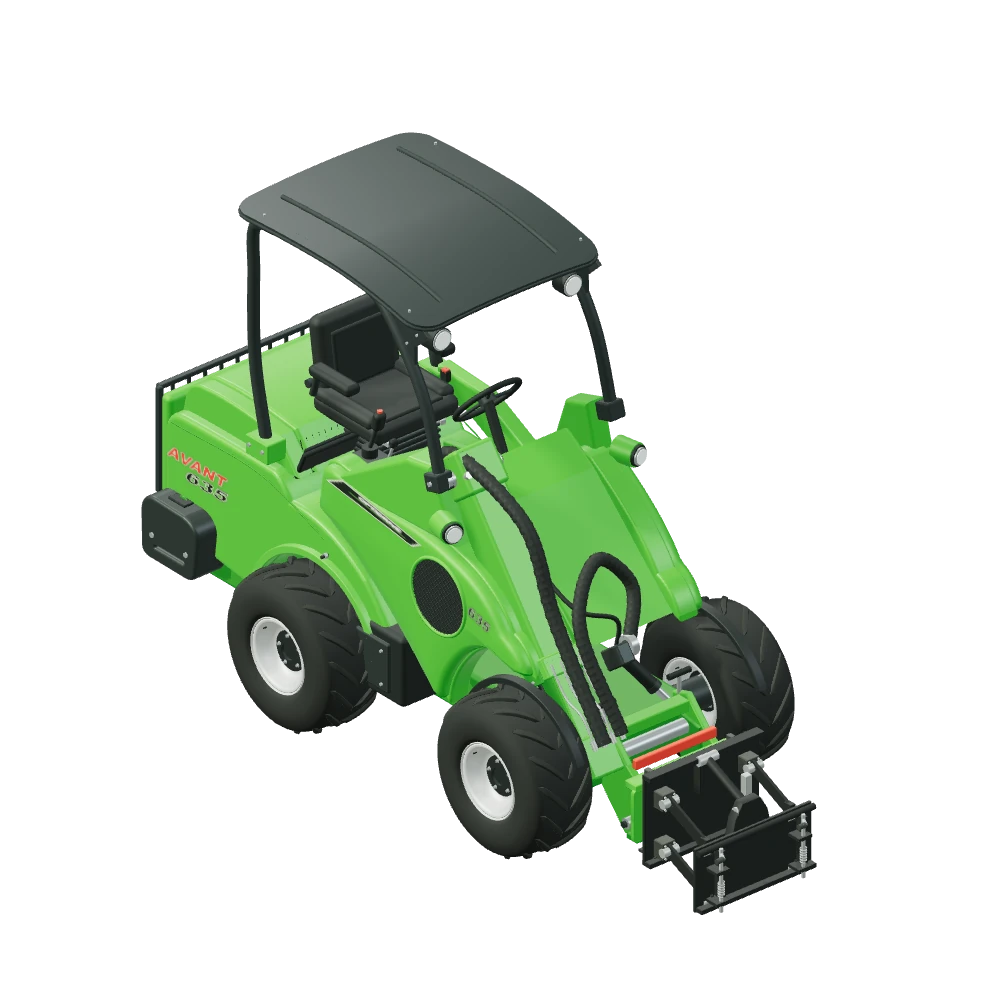

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ujævnt underlagPå en bølget grusvej eller en nedslidt indkørsel kan et stift monteret redskab hoppe eller grave. Med fri flydestilling kan redskabet følge højdeforskellene, mens maskinen kører sin egen linje.
Overgange og kanterHvor et underlag skifter niveau — fra asfalt til grus, fra flise til jord — er det en fordel, at redskabet selv kan tage overgangen uden at operatøren skal rette armene til.
Arbejde over en større fladeVed arbejde hen over en hel plads bliver små korrektioner mange. Adapteren flytter en del af den korrektion fra førerpladsen ned i mekanikken, så resultatet bliver mere ensartet.

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske produkttabel markerer ni maskiner som kompatible: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. 520, 745 og 750 er ikke med i tabellen og står som ikke bekræftet for denne model — guiden gætter ikke ud fra de øvrige modeller i samme serie. Adapteren kobler til gennem den almindelige forreste hurtigkobling og kræver ikke hydraulik. Den reelle overvejelse er derfor redskabet: hvilket redskab skal sidde i den, hvor meget vejer det, og er en fri bevægelse ønskelig i netop den opgave. Det er ikke oplysninger, kilden dækker.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Flydestilling: Fri
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: 4600400

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Passiv flydestilling.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Flydestillingsadapter på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Når redskabet skal følge jorden

På en læsser er redskabet normalt låst i den vinkel, tippecylindrene holder. Det er godt til at grave og til at bære, men ikke altid til at arbejde hen over et ujævnt underlag. Flydestilling betyder, at redskabet får frihed til at bevæge sig lidt i forhold til armene, så det hviler på jorden i stedet for at blive presset ned i den.

4600400 løser det mekanisk. Den mørke bagplade sidder mod maskinen, de parallelle led giver bevægelsen, og et lyst stop begrænser vandringen. Den udgående plade låses i hånden. Der er ingen cylinder, og der er hverken dæmpning eller fjeder i konstruktionen, så bevægelsen er passiv.

En kilde med få tal

Det er værd at være åben om, hvad der ikke findes. Den inspicerede danske side offentliggør fri flydestilling som funktion, men ingen mål, ingen vægt og intet vandringsområde i grader. Alt det, du kan se på formen i 3D, er anslået ud fra fotografier af en monteret adapter.

Konkret er bagpladen anslået til ca. 560 × 380 mm og leddet til ca. 260 mm, og den viste vandring er en illustrativ bevægelse omkring en hvilestilling. Der findes ikke et retvinklet billede forfra, fra siden eller bagfra i kilderne, så de skjulte detaljer følger samlingens almindelige konventioner. Læs dem som en tegning af princippet, ikke som mål.

Spørgsmål og svar

Flydestillingsadapter — godt at vide.

At redskabet ikke holdes stift i en vinkel af læsserarmene, men kan bevæge sig frit inden for et område, så det følger underlaget. Producenten oplyser fri flydestilling som adapterens funktion. Hvor meget den bevæger sig i grader, er ikke publiceret, og guiden angiver derfor ikke et tal.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Kun den fri flydestilling er opgivet i det danske katalog. Alle mål og vandringen i 3D-modellen er skønnet ud fra fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
