Kræver de Opticontrol?

Ja. Der er to hydrauliske funktioner, og producentens manual angiver Opticontrol som forudsætning for at kunne vælge mellem dem fra maskinen. Uden den kan du ikke skifte mellem gaffelafstand og sideskift under arbejdet. Redskabet skal desuden have et dobbeltvirkende udtag foran.

Hvad betyder de 2.000 kg?

Det er redskabets angivne maksimale last i producentens tabel, altså gaffelkonstruktionens eget tal. Det siger ikke, hvad en bestemt Avant kan løfte. Maskinens løftekurve, dens egenvægt og afstanden ud til lasten afgør det, og redskabets egne 190 kg skal trækkes fra først.

Hvad er forskellen på disse og de manuelle pallegafler?

De manuelle gafler A21047 har 850 mm blade og en kviklås, du flytter i hånden. Der er ingen hydraulik og ingen krav til maskinens styring. Denne udgave har 1.100 mm gafler, hydraulisk afstand og sideskift, vejer 190 kg mod 90 kg og kræver både et udtag og Opticontrol.

Findes de i en længere udgave?

Ja. Den danske tabel fører to længder: 110 cm under A449516 med en rammebredde på 1.105 mm og 190 kg, og 120 cm under A442071 med en rammebredde på 1.550 mm og 225 kg. Begge er angivet med 2.000 kg som maksimal last.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

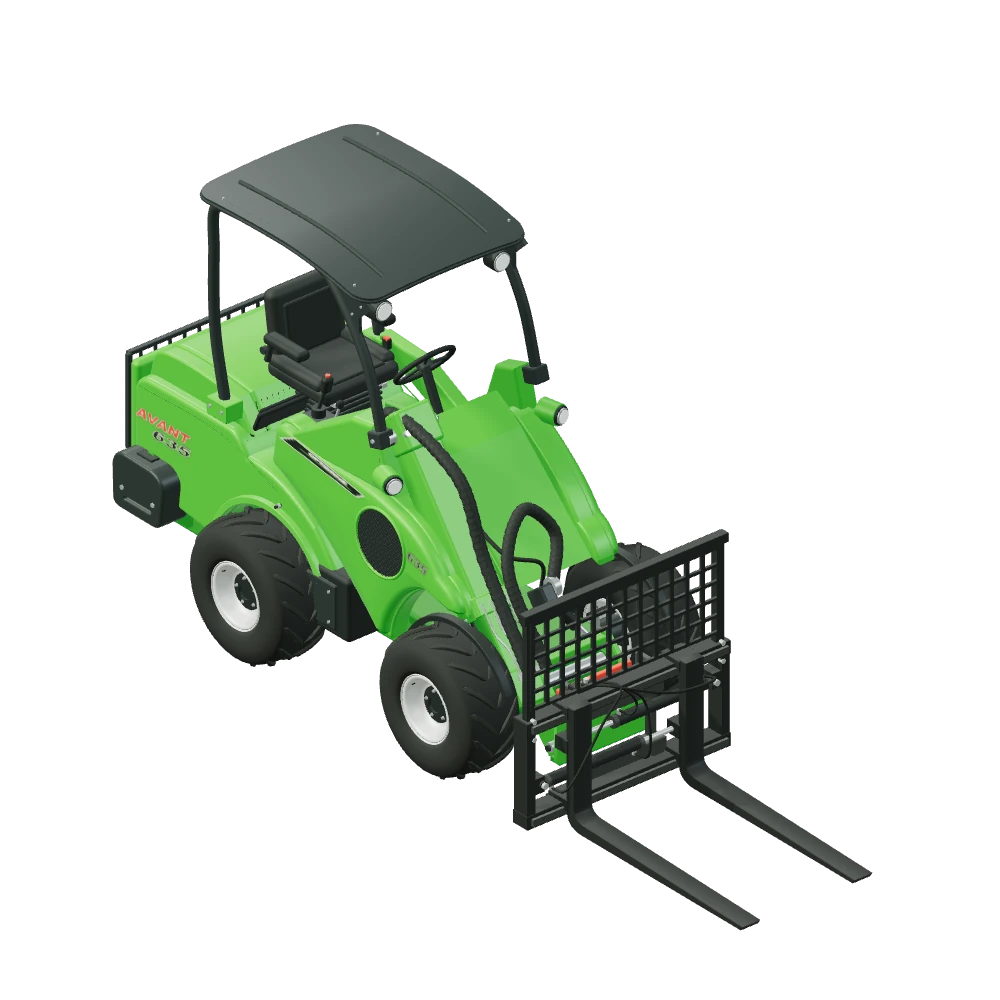

Stiliseret 3D-illustration af Pallegafler m. hydraulisk sideskift monteret på Avant 635.

Skovle & materialehåndtering · Hydrauliske gafler

Pallegafler med hydraulisk sideskift til Avant

A449516

På disse pallegafler sætter du gaffelafstanden fra førersædet i stedet for i hånden. De samme to cylindre kan også skubbe begge gafler til siden, så en palle kan sættes tættere på en mur, uden at du flytter maskinen. Producenten oplyser, at alle funktioner kan betjenes fra førersædet. Gaflerne er 1.100 mm lange, rammen 1.105 mm bred, egenvægten 190 kg og den angivne maksimale last 2.000 kg.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Paller i forskellige bredderHalvpaller, europaller og hjemmelavede rammer har ikke samme afstand mellem klodserne. Med hydraulisk justering rammer du rigtigt i første forsøg i stedet for at stå af og flytte gaflerne i hånden.
Aflæsning tæt på en vægSideskiftet flytter lasten uden at flytte maskinen. Det er forskellen på at sætte en palle helt ind mod en mur og på at skulle rangere tre gange i en smal gård.
Læsning af et lad fra sidenNår maskinen står skævt i forhold til ladet, kan gaflerne rettes ind med sideskiftet i stedet for med rattet. Det sparer tid, når der skal mange paller af i træk.
Brede og smalle emnerGaflerne kan sættes helt ud til 970 mm fri afstand eller næsten sammen. Det giver plads til både brede paller og smalle kasser, uden at redskabet skal skiftes undervejs.

190kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller står som kompatible: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. For 423 gælder, at gaflerne passer ikke til modellen. Den danske side nævner ikke 520, 745 og 750 ved navn, mens producentens variantoversigt gør, og statussen her følger variantoversigten. Ud over beslaget stiller redskabet to krav til maskinen: et hydraulikudtag foran og Opticontrol, fordi der er to hydrauliske funktioner at vælge imellem. Producenten anbefaler 10–25 l/min og angiver højst 30 l/min og højst 225 bar.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Rammebredde: 1.105 mm
Gaffellængde: 1.100 mm
Gaffelbredde: 100 mm
Fri gaffelafstand: 40–970 mm
Vægt: 190 kg
Redskabets maks. last: 2.000 kg
Olieflow: 10–25 l/min
Maks. olieflow: 30 l/min
Maks. tryk: 225 bar
Kræver Opticontrol: Ja
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A449516

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

De to cylindre ændrer både gaffelafstanden og forskyder gaflerne til siden.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Pallegafler m. hydraulisk sideskift på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Afstand og sideskift deler de samme cylindre

Der sidder to tværgående cylindre i rammen, og de udfører begge funktioner. Når gaflerne flyttes fra hinanden, bruges en del af slaglængden til afstanden, og så er der tilsvarende mindre tilbage at skubbe hele sættet til siden med. Jo bredere gaflerne står, jo mindre sideskift har du reelt til rådighed.

Det er ikke en fejl i konstruktionen, men det er værd at vide, før du regner med et fast sideskift ved enhver gaffelafstand. Producentens specifikationstabel opgiver den frie afstand mellem gaflerne som 40 til 970 mm, og gaffelmaterialet er 100 mm bredt. Tegningen viser desuden forskydninger på 240 og 605 mm, men uden et entydigt udgangspunkt for de mål.

Opticontrol og lastbeskytteren

To hydrauliske funktioner på ét udtag kræver, at du kan vælge mellem dem fra førersædet. Det er Opticontrol, der gør det, og producentens manual angiver det som en forudsætning for at bruge begge funktioner. Har maskinen ikke den styring, kan du ikke skifte mellem afstand og sideskift undervejs.

Ryggen bag gaflerne beskrives på to måder. Den danske produktside omtaler en nedfældelig ryg som standard, mens manualen fra 2023 for netop A449516 viser et fast, boltet gitter og kalder det standard. Kilderne er altså uenige, formentlig fordi siden også har vist den ældre A36279. 3D-illustrationen følger tegningen fra 2023 med det faste gitter.

Spørgsmål og svar

Pallegafler m. hydraulisk sideskift — godt at vide.

To ting: afstanden mellem gaflerne og hele sættets placering til venstre eller højre. Producenten beskriver det som hydraulisk gaffeljustering, der nemt og bekvemt flytter gaflerne længere fra hinanden eller tættere sammen, og et sideskift, der kan flytte lasten sidelæns, for eksempel tættere på en mur.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den aktuelle A449516 med fastboltet gitter. Ældre billeder med nedklappeligt ryglæn (A36279) hører til en anden udgave.

De to cylindre deles om at ændre gaffelafstanden og forskyde gaflerne. Jo længere gaflerne står fra hinanden, jo mindre sideskift er der tilbage.

Opticontrol er nødvendigt for at kunne vælge begge funktioner fra maskinen.

De 1.100 mm måles fra gaflens inderste hæl til spidsen, og beslagene bagpå gør redskabet dybere. Den frie afstand på højst 970 mm står i producentens tabel.

Producenten markerer 423 som ikke kompatibel. Manualens kompatibilitetsrække fra 2023 er mærket med et forkert varenummer og er ikke brugt.
