Er der indføringsvalse?

Nej. CH 100 fødes i hånden, og der er ikke tilføjet valser i den stiliserede 3D-illustration, selv om større flishuggere har dem. Det er skiven med de to knive, der trækker grenen ind. Den røde bøjle foran mundingen er en fast del af redskabet.

Vejer den 210 eller 224 kg?

Den danske katalogside skriver 210 kg, producentens aktuelle tabel 224 kg. Begge tal er bevaret. Det nyeste er brugt som hovedtal i specifikationerne, fordi det stammer fra den kilde, der beskriver den aktuelle udgave med sort tragt og rød bøjle. Forskellen er ikke forklaret i kilderne.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

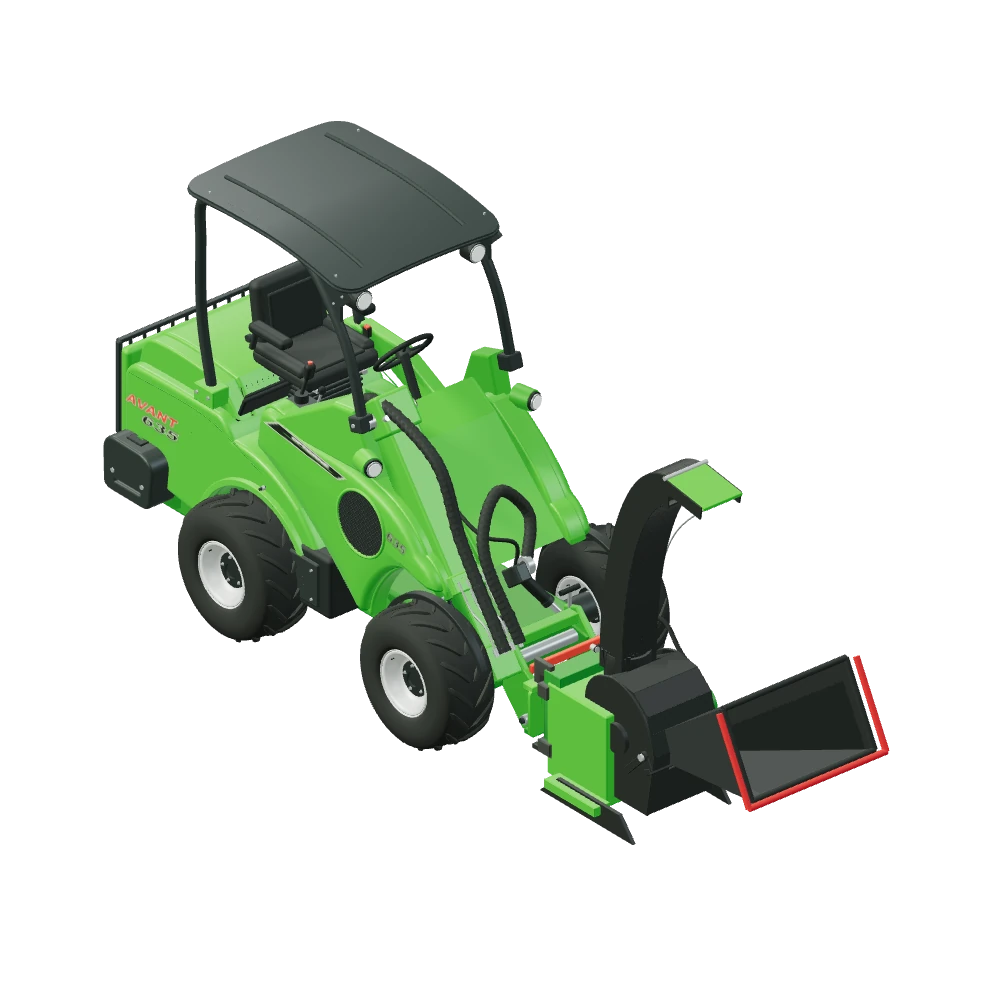

Stiliseret 3D-illustration af Flishugger CH 100 monteret på Avant 635.

Skov & rydning · Flis af grene

Flishugger CH 100 til Avant

Q: Hvad kræver den af maskinen?

Producenten anbefaler 30–40 l/min olie. Den danske side stiller desuden krav om mindst 20 hk motorkraft og nævner, at redskabet kan sidde på både skridstyrede og knækstyrede minilæssere. Maksimalt flow og trykgrænse er ikke offentliggjort for dette varenummer og er ikke anslået her.

A467241

Flishuggeren CH 100 sidder på redskabspladen og hugger grene til flis, mens maskinen leverer olien. Producenten oplyser en største grendiameter på 100 mm, en fliselængde på 12 mm og to knive i skiven. Udkastrøret kan drejes 180 grader, så flisen kastes den vej, du vil have den. Den danske side skriver, at redskabet kan sidde på både skridstyrede og knækstyrede minilæssere, blot motorkraften er mindst 20 hk.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Grene efter en beskæringTopender og sidegrene op til 100 mm går gennem tragten i stedet for i en bunke. Fliselængden på 12 mm giver et ensartet materiale, som er lettere at køre videre med.
Flis direkte i en vognUdkastrøret drejer 180 grader i hånden. Står vognen på den ene side af maskinen, vendes røret den vej, og flisen lander, hvor den skal, uden at huggeren flyttes.
Kastelængden justeresØverst på røret sidder et spjæld, der styrer, hvor langt flisen kastes. Det stilles manuelt og bruges til at ramme en vogn på afstand eller lægge flisen tæt på maskinen.
Tragten klappes nedIndføringstragten kan foldes til transport, så redskabet fylder mindre mellem to opgaver. Foldningen er manuel og er en af de tre indstillinger, føreren selv sætter.

224kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producenten markerer samtlige tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Tabellen er dog ikke det eneste, der afgør sagen. Den danske side sætter en selvstændig betingelse: motorkraften skal være mindst 20 hk. Det tal skal du holde op mod den konkrete maskines egen specifikation, for kilden knytter det ikke til bestemte modelnavne. Dertil kommer et anbefalet olieflow på 30–40 l/min og redskabets egne 224 kg, der hænger yderst på armen under hele arbejdet.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Maks. grendiameter: 100 mm
Fliselængde: 12 mm
Vægt: 224 kg
Drejning af udkast: 180 °
Antal knive: 2
Olieflow: 30–40 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A467241

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Skiven drives hydraulisk; udkast, indføringstragt og afviser sættes manuelt.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Flishugger CH 100 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Håndfødning og to knive

Der er ingen indføringsvalse. Grenene skubbes ind i tragten i hånden, og det er skiven med de to knive, der trækker materialet resten af vejen. Foran mundingen sidder en rød sikkerhedsbøjle på tre sider. Den er en del af redskabet og ikke et tilvalg, og den er derfor med i den stiliserede 3D-illustration.

Skiven drives hydraulisk fra maskinens fronthydraulik. Flisen føres op gennem det buede udkastrør, som drejes i hånden, ligesom spjældet på toppen. Alle tre indstillinger — retning, spjæld og foldning af tragten — er mekaniske, så olien går udelukkende til at få skiven rundt.

Mål, der ikke er offentliggjort

Producenten oplyser grendiameter, fliselængde, antal knive, drejning af røret og vægt — men ingen ydre mål for A467241. Der findes en ældre manual for A415436, men dens mål hører til et andet varenummer og er ikke overført hertil. Redskabets samlede størrelse, rotorens diameter, tragtens mål og hængslerne er derfor anslået ud fra fotos.

Vægten står to steder og med to tal: 210 kg på den danske katalogside og 224 kg i producentens aktuelle tabel. Her er det nyeste tal brugt som hovedtal, mens det danske er bevaret som en noteret forskel. Indføringsmund, sideåbning og udkast er virkelige åbninger i modellen; rotorens præcise placering er et skøn.

Spørgsmål og svar

Flishugger CH 100 — godt at vide.

Producenten opgiver 100 mm som største diameter, og den danske side skriver det samme som maks. 10 cm. Grænsen gælder rundt, friskt træ. Kilden siger ikke noget om, hvordan tørt eller kvistet materiale opfører sig, og der er derfor ikke lagt en vurdering oven i tallet her.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den aktuelle flishugger A467241 med mørk tragt, buet udkast, rød stopbøjle og grønt hydraulikhus. Den fødes med hånden og har to knive; der er ikke lagt indføringsvalser i modellen.

Grendiameteren på 100 mm, fliselængden på 12 mm, de to knive og udkastets 180 ° er opgivet. Producenten anbefaler 30–40 l/min.

Der er ikke fundet pålidelige ydre mål for A467241. Kabinet, rotor, tragt og udkast er skønnet ud fra fotos, og målene fra manualen til den ældre A415436 er ikke brugt.

Den danske side opgiver 210 kg, mens producentens aktuelle tabel opgiver 224 kg. Tabellen her viser producentens tal.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
