Hvor meget olie kræver kloen?

Producentens manual anbefaler 10–20 l/min og angiver 30 l/min som det maksimale. Trykgrænsen er 200 bar. Det er et lavt behov målt mod de fleste hydrauliske redskaber, fordi olien kun skal åbne og lukke kløerne og dreje rotatoren. Tallene gælder varenummer A37456.

Skal der strøm til redskabet?

Ja. Manualen beskriver en 12 V-tilslutning, og kloen leveres med en styring med to positioner til at vælge mellem funktionerne. Producenten nævner Opticontrol som et alternativ til den medfølgende styring. Uden en elektrisk forbindelse kan du ikke skifte mellem kløernes bevægelse og rotationen.

Hvordan adskiller den sig fra skovklo HD?

Skovklo HD, A415691, sidder stift på pladen, vejer 180 kg og har to faste underplader, der danner en vugge. Den her hænger frit, vejer 136 kg og kan dreje byrden uden at maskinen flytter sig. HD tager de tunge, lige kævler; rotatorudgaven er bedre, når godset ligger vendt forkert.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

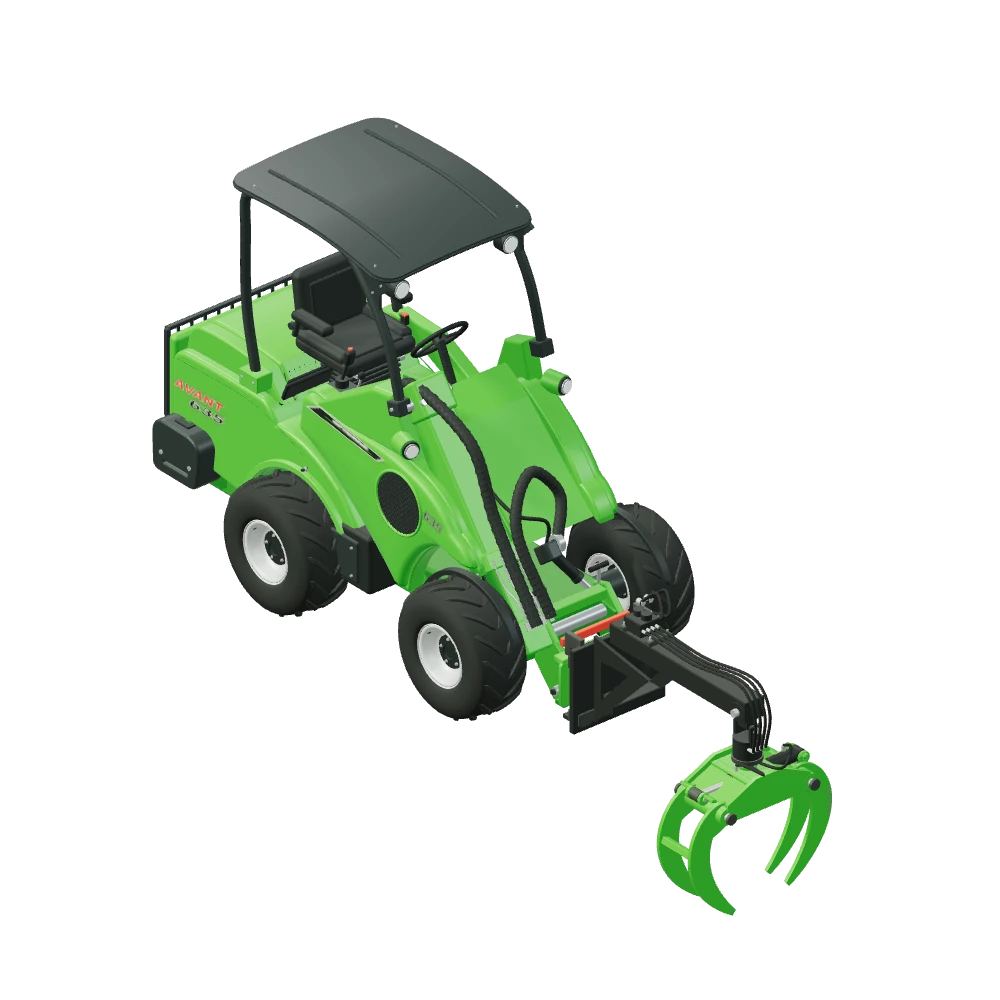

Stiliseret 3D-illustration af Skovklo med rotator monteret på Avant 635.

Skov & rydning · Klo i frit ophæng

Skovklo med rotator til Avant

A37456

Skovklo med rotator hænger frit under redskabspladen og følger tyngdekraften, uanset hvordan armen står. Producenten oplyser en klodiameter på 1.223 mm, et gribeareal på 0,16 m² og en vægt på 136 kg for den hydrauliske udgave A37456. Rotatoren sidder i ophænget og drejer kun kloen, ikke hele redskabet. Den danske side beskriver opgaven som at samle stammer, grene og træaffald op og køre det enten på langs af eller på tværs af maskinen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Godset drejes, ikke maskinenEn kævle, der ligger på tværs, kan drejes på langs i luften i stedet for at maskinen skal rangere rundt om den. Det er hele pointen med rotatoren i ophænget.
Læsning af vognNår stammerne skal ligge samme vej på vognen, sparer rotationen både tid og plads. Producenten peger selv på læsning af vogn og stakning i bundter som typiske opgaver.
Grene og træaffaldDe buede kløer griber om uensartet gods, hvor rette gafler ville tabe det. Gribearealet på 0,16 m² er det, producenten oplyser som klodens effektive flade.
Bundter til brændepladsenKloen holder flere tynde stykker samlet, mens du kører. Ophænget lader byrden hænge lodret, så vægten ikke vrider redskabet, når maskinen kører skævt over en rod.

136kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller står som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Ni af dem kommer fra den danske tabel, mens 520, 745 og 750 er udfyldt efter producentens daterede manual for A37456, som lister dem med. Manualen har til gengæld ikke 860i, og den status stammer fra den danske række. Kilderne er altså lagt sammen, og det står her, fordi det er værd at vide. Kloen kræver 10–20 l/min og en 12 V-tilslutning, og begge dele skal være til stede, før modelnavnet betyder noget.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde, lukket: 705 mm
Længde: 1.020 mm
Højde, lukket: 912 mm
Åbning: 1.223 mm
Gribeflade: 0,16 m²
Vægt: 136 kg
Olieflow: 10–20 l/min
Maks. olieflow: 30 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37456

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Kloen åbnes hydraulisk og roterer hydraulisk; ophænget hænger lodret.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Skovklo med rotator på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Ophænget gør en del af arbejdet

Redskabet er ikke fastgjort stift til pladen. Det hænger i et led og retter sig selv op efter tyngdekraften, mens armen kører op og ned. Kun den nederste hydrauliske drejekrans og selve kløerne roterer; resten af ophænget står stille. Slangerne føres gennem drejekransen, så de ikke vrides, når kloen drejer rundt.

Producentens manual angiver 1.020 mm bomlængde, 705 mm bredde og 912 mm højde i lukket stand. De mål gælder kloen, som den hænger sammenklappet. Så snart kløerne åbner, ændrer redskabets ydre mål sig, og der findes ikke et offentliggjort tal for den åbne stilling ud over klodiameteren på 1.223 mm.

To varenumre, to slags rotation

Den danske tabel viser to udgaver side om side. A37457 har fri rotation og vejer 116 kg: kloen kan dreje rundt, men den drejes ikke af olie. A37456 har hydraulisk rotation og vejer 136 kg. Klodiameter og gribeareal er ens for begge. Det er styringen og de tyve kilo, der skiller dem.

Kataloget har desuden en trædepresser A427744 og en låseventil A436627 som tilvalg. Ingen af delene indgår i den udgave, der er beskrevet her, og de er heller ikke vist i illustrationen. Producenten har senere afløst A37456 med en tungere udgave, A462524, som er et selvstændigt varenummer med sin egen tabel.

Spørgsmål og svar

Skovklo med rotator — godt at vide.

Det er producentens tal for, hvor stort et tværsnit kløerne kan omslutte, når de er lukket om en byrde. Det siger noget om, hvor meget der er plads til i kloen — ikke hvor tungt det må være. Vægtgrænsen afgøres af maskinens løfteevne og er ikke opgivet for redskabet selv.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den ældre skovklo A37456 med hydraulisk rotator. Udgaven med fri rotation A37457 og den nyere, tungere A462524 er andre produkter.

Trægrebet A427744 og låseventilen A436627 er ekstraudstyr og er ikke med.

Manualens mål — 1.020 mm længde, 705 mm lukket bredde og 912 mm lukket højde — bestemmer proportionerne. Fittings, kloens kurver og slanger er skønnet ud fra fotos.

Ophænget hænger lodret af sig selv. Kun rotatoren og kløerne bevæger sig.

Den danske tabel dækker ni modeller. 520, 745 og 750 kommer fra producentens daterede tabel for netop A37456.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
