Hvad er forskellen på standardkilen og tilvalgene?

Standarden er en firevejskile med manuel højdejustering, boltet i faste positioner. Tilvalgene er en hydraulisk højdecylinder A443834, som lader dig flytte kilen fra sædet, og et sekskantet blad A443782, der deler i flere stykker. Ingen af tilvalgene er en del af den udgave, der beskrives her.

Er 40 l/min det samme som det anbefalede flow?

Nej. Producenten oplyser 20–30 l/min som anbefalet flow og 40 l/min som maksimum. De to tal betyder ikke det samme: det anbefalede er driftsområdet, maksimum er den øvre grænse, redskabet tåler. De er derfor holdt adskilt her frem for at blive slået sammen til ét interval.

Hvor bredt er redskabet, og hvorfor er det vigtigt?

1.837 mm på tværs. Det er bredere end mange af maskinernes egne ydre mål, og derfor er det redskabet — ikke maskinen — der bestemmer, om du kan komme ind ad en port eller mellem to træer. Mål adgangsvejen, inden redskabet sættes på.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

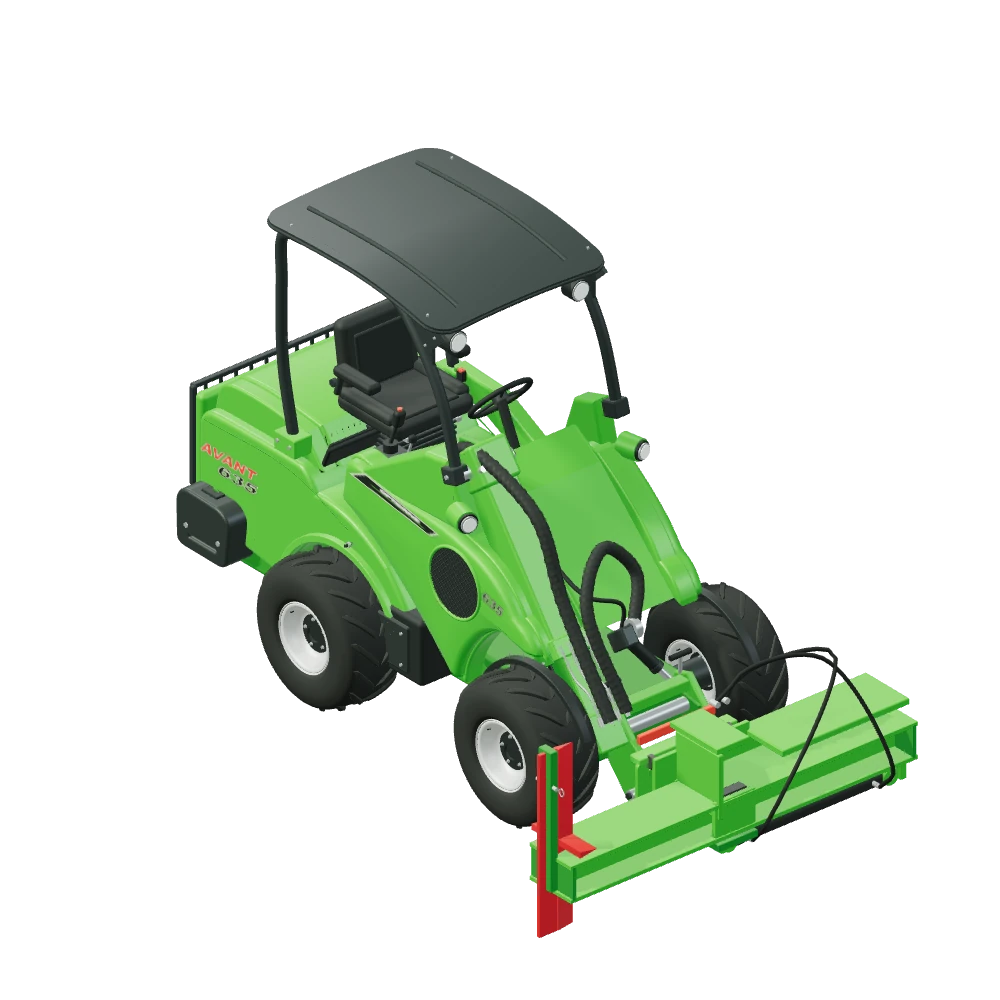

Stiliseret 3D-illustration af Trækløver monteret på Avant 635.

Skov & rydning · Brændearbejde

Trækløver til Avant

A443168

Trækløveren er en vandret brændekløver, der sidder på redskabspladen og betjenes fra førersædet. Producenten oplyser 7,6 tons kløvekraft, en maksimal stammelængde på 660 mm og en maksimal stammediameter på 300 mm. Egenvægten er 118 kg, og anbefalet olieflow er 20–30 l/min ved maksimalt 225 bar. Standardudgaven har en firevejskile, som kan give både to og fire stykker i samme tryk, og kilens højde justeres manuelt med en bolt.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Brænde på skovbundenKævlerne kløves, hvor de ligger, i stedet for at blive kørt hjem hele. Det giver færre transporter og mindre håndtering af tungt, ukløvet træ.
Løft, flyt og kløv i samme grebMaskinen kan tage en kævle op, køre den til det rette sted og kløve den derfra. Hele arbejdsgangen sker fra førersædet uden at stå af.
Fire stykker i ét trykFirevejskilen deler stammen i op til fire dele på én gang. Ved mindre stammer kan kilen sættes i højde, så der kun deles i to stykker.

1.837mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens aktuelle tabel markerer alle tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Det anbefalede olieflow er 20–30 l/min, med 40 l/min som maksimum og 225 bar som øvre tryk. Det er et behov, de fleste maskiner kan dække. Vær i stedet opmærksom på bredden: redskabet måler 1.837 mm på tværs. Det fylder mere end de fleste skovle, og det har betydning for adgangsvej, transport og hvor tæt du kan arbejde ved forhindringer.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.837 mm
Længde: 304 mm
Maks. trælængde: 660 mm
Højde: 853 mm
Vægt: 118 kg
Kløvekraft: 7,6 t
Anbefalet olieflow: 20–30 l/min
Maks. olieflow: 40 l/min
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A443168

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk fremføring mod kløvekilen.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Trækløver på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Brænde fra førersædet

Konstruktionen er en lang, vandret bænk. I den ene ende sidder kilen, og en tværgående skydeklods presser stammen ind mod den. Cylinderen ligger under bænken, og stemplet er fastholdt i begge ender. Illustrationen viser et arbejdsslag på 600 mm, som er en visning af bevægelsen og ikke et publiceret mål.

Fordi hele redskabet hænger på maskinens arm, kan arbejdshøjden vælges frit. Det er en reel forskel fra en fritstående kløver, hvor træet skal løftes op på maskinen. Her løftes redskabet i stedet ned til træet — eller træet op med kløveren, hvis underlaget er ujævnt.

Kilen, højden og tilvalgene

Standardkilen er en rød firevejskile med manuel højdejustering: en bolt flyttes, og kilen sidder fast i den nye position. Producenten har to tilvalg, som ikke er en del af standardudgaven — en hydraulisk højdecylinder A443834 og et sekskantet blad A443782. Begge findes på arbejdsfotos, men de er ikke med her.

Mål og vægt er publicerede: 1.837 × 304 × 853 mm og 118 kg. Slangeføring, koblinger og skjulte beslag er anslået ud fra fotos i den stiliserede 3D-illustration. Kløvekraften på 7,6 tons er redskabets opgivne maksimum og hænger sammen med, at trykket ikke må overstige 225 bar.

Spørgsmål og svar

Trækløver — godt at vide.

Den maksimale stammelængde er 660 mm, og den danske side oplyser desuden en maksimal stammediameter på 300 mm. Længere kævler skal skæres ned først. Grænserne gælder pr. stamme og forudsætter, at træet kan lægges an mod bænken i hele sin længde uden at hælde.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A443168 er standardudgaven med manuel firkløver. Den hydrauliske højdejustering A443834 og seksklinges-kniven A443782 er ekstraudstyr.

De opgivne mål styrer 3D-modellen. Slanger, koblinger og cylinderens slag er skønnet ud fra fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
