Hvor lang er wiren, og kan man se det på 3D-modellen?

Producenten oplyser 30 m kapacitet på tromlen. I den stiliserede 3D-illustration vises kun et kort stykke wire med krogen hængt i, fordi hele længden ikke kan vises meningsfuldt. Den viste længde er altså en præsentation og ikke en gengivelse af de 30 m.

Kræver spillet særligt udstyr på maskinen?

Der skal være en redskabskreds, der kan levere de 10–20 l/min, producenten anbefaler. Ud over det er der ikke oplyst krav om Opticontrol, ekstra joystickfunktioner eller lukket kabine på produktsiden. Læs altid redskabets egen vejledning, inden du bruger det første gang, og sæt dig ind i, hvordan spillet standses undervejs.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

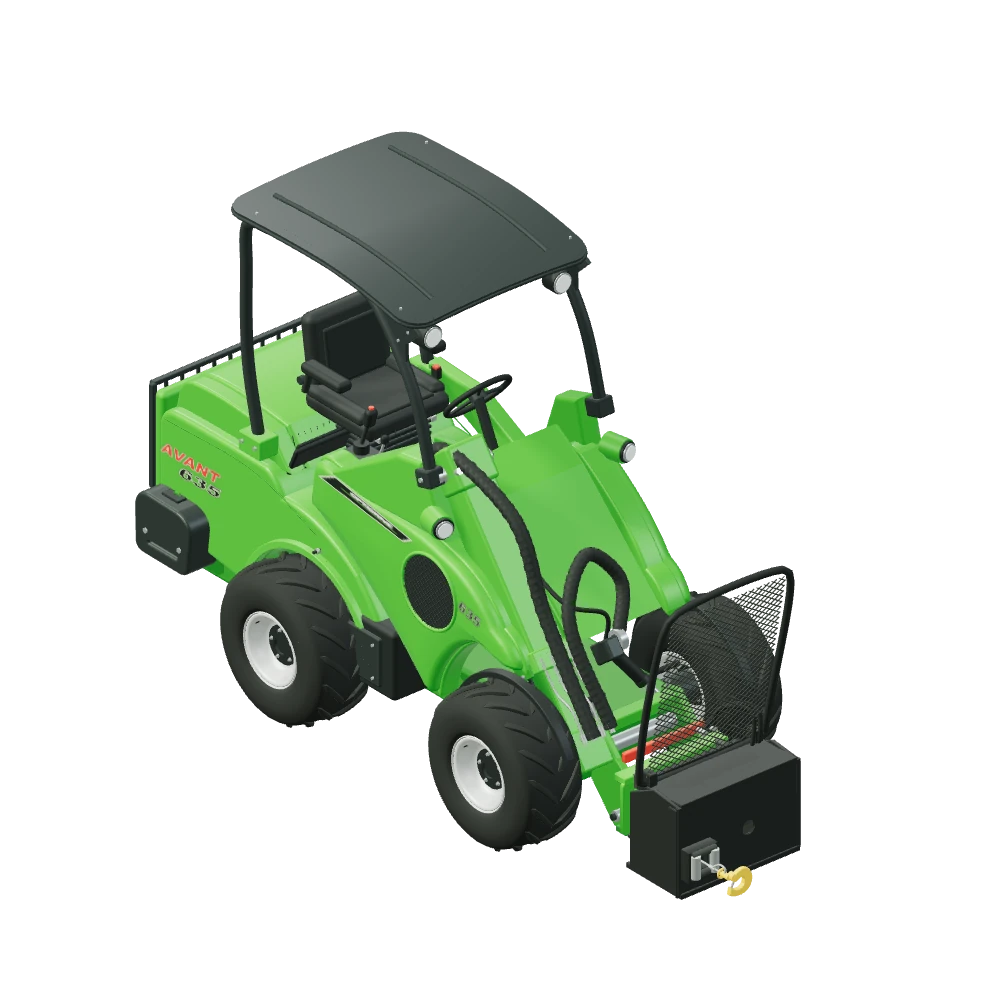

Stiliseret 3D-illustration af Wirespil monteret på Avant 635.

Skov & rydning · Træk og bjergning

Wirespil til Avant

A36960

Wirespillet trækker noget hen til maskinen i stedet for at maskinen kører derhen. Producenten oplyser en trækkraft på 1.000 kp, 30 m wire, en trækhastighed på 0,5 m/s og en egenvægt på 105 kg. Anbefalet olieflow er 10–20 l/min. Den danske side nævner kævler, pæle, både og andre tunge genstande, og fremhæver, at spillet er populært i skovarbejde, men også bruges til at få fast siddende ting fri.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Kævler ud af blødt terrænHvor maskinen ikke kan køre ind uden at synke eller ødelægge bunden, kan wiren gøre arbejdet. Stammen trækkes ud til fast underlag og løftes derfra.
Pæle og stolper opWiren sættes om pælen, og spillet trækker lodret eller på skrå. Det er en rolig, kontrolleret kraft frem for et ryk med armen på maskinen.
Både og maskiner på pladsDen danske side nævner både blandt opgaverne. Trækhastigheden på 0,5 m/s gør, at emnet flytter sig langsomt nok til at kunne styres undervejs.
Frigørelse af fast siddende godsNår noget sidder fast et sted, der er svært at komme til, kan trækket sættes an fra afstand. Kontrollér altid wirens bane og hvem der står i den.

105kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producenten markerer alle tolv modeller som kompatibel med A36960: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Spillet har én hydraulisk motor og et beskedent anbefalet flow på 10–20 l/min, så også de mindre maskiner kan drive det. Det afgørende er i stedet, hvad der holder maskinen på plads, når wiren strammes. Egenvægt, dæk og underlag bestemmer, om det er godset eller maskinen, der flytter sig. Med 105 kg på redskabspladen sidder vægten desuden forrest, hvilket er en fordel ved lodret træk.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Wirelængde: 30 m
Vægt: 105 kg
Trækkraft: 1.000 kp
Anbefalet olieflow: 10–20 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36960

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Wiren spoles ind og ud hydraulisk.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Wirespil på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Træk uden at køre derhen

Spillet er bygget ind i et sort, formet hus med en åben rudeformet skærm foran. Wiren løber ud gennem et hul i frontpladen og videre over en åben ledebro. Yderst sidder en gul krog, hvis øje er svejset fast om krogens drejeled.

Idéen er enkel. Maskinen står stille på fast grund, og wiren gør arbejdet i det terræn, maskinen ikke skal ind i. Det sparer spor i jorden og giver adgang til steder bag grøfter, hegn og tæt bevoksning. Til gengæld kræver det, at kraftens retning og wirens bane er gennemtænkt, før spillet aktiveres.

Wire, hastighed og sikkerhed

De tre publicerede tal hænger sammen: 1.000 kp trækkraft, 30 m wire og 0,5 m/s hastighed. 30 m er tromlens kapacitet, ikke en længde, der er vist i illustrationen. Wirens tilstand er det, der bør kontrolleres først — en wire med brud i kordelerne skal ikke belastes.

En stram wire under træk er den farligste del af arbejdet. Sørg for, at ingen står i eller nær wirens bane, og at der ikke er nogen mellem maskinen og godset. Dimensioner på hus, tromle og ledebro er ikke oplyst af producenten og er anslået ud fra fotos i den stiliserede 3D-illustration.

Spørgsmål og svar

Wirespil — godt at vide.

Kilopond er en ældre kraftenhed, som svarer til vægten af et kilogram under normal tyngdekraft. 1.000 kp er altså cirka 9,8 kN. Tallet er redskabets opgivne træk i wiren og siger intet om, hvad maskinen kan holde imod, eller hvad et givent emne vejer.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

De 30 m er wirens kapacitet, ikke den wire, der vises i 3D-modellen. Mål, spole og wireudløb er skønnet ud fra fotos.

Spillet vises med lukket hus og åben gitterskærm, som på produktfotoet.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
