Hvad er kravet til olieflow?

Producenten anbefaler 60 l/min, hvilket giver klingens 750 rpm. Manualen oplyser desuden 70 l/min som maksimum og 200 bar som øvre tryk. Det anbefalede og det maksimale flow er to forskellige størrelser, og de er holdt adskilt frem for lagt sammen til ét interval.

Hvorfor er de to kompatibilitetstabeller forskellige?

Den danske produktside og manualen fra 2024 er lavet til forskellige formål og på forskellige tidspunkter. Manualens tabel er kvalificeret af kabinekravet og er derfor strengere. Begge er gengivet her, fordi ingen af dem alene giver et fuldt billede af, hvad kombinationen kræver.

Hvor stor er klingen, og hvad kan den skære?

Klingen er 700 mm i diameter med hårdmetaltænder, og redskabets totalbredde er 806 mm. Producenten oplyser ikke en maksimal grendiameter. Det, saven kan tage, afhænger derfor af, hvor dybt klingen kan føres ind, og det er sidearmen og maskinen, der bestemmer.

FORBEREDER 3D

Henter 3D-modellen …

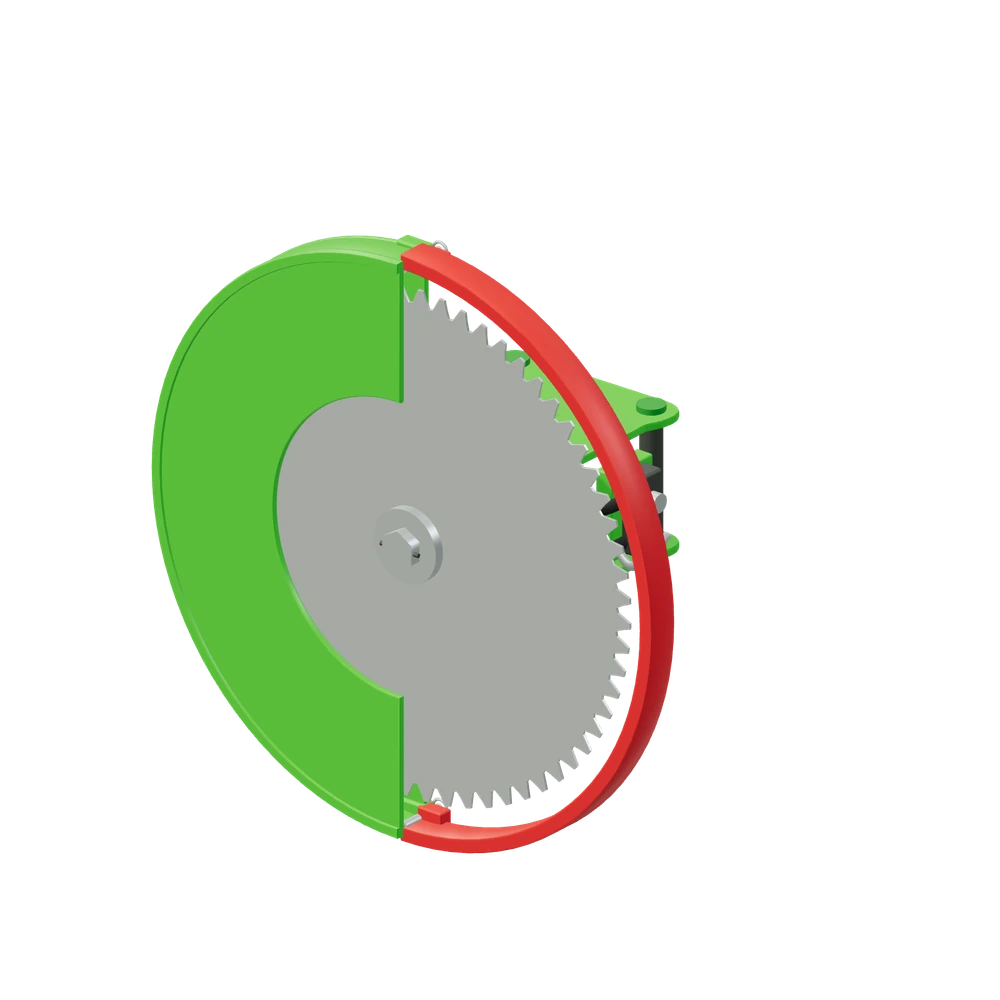

Stiliseret 3D-illustration af Grensav S30.

Skov & rydning · Kræver S30 sidearm

Grensav S30 til Avant

A454450

Grensaven er en rundsav med en klinge på 700 mm, der monteres på Avants S30 sidearm — både den mekaniske og den hydrauliske version. Producenten oplyser 806 mm totalbredde, 70 kg egenvægt og 750 rpm ved 60 l/min. Saven kan skære grene af og fælde mindre træer, når klingen står vandret. Sidearmen er et selvstændigt produkt: uden den kan saven ikke sidde på maskinens redskabsplade.

Kræver en S30-sidearm (A431070 eller A424552) og efter producentens manual en lukket kabine.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Opstamning langs vej og stiGrene skæres af i højden fra sædet, uden stige eller motorsav. Sidearmen bestemmer, hvor højt og hvor langt ud saven kan række.
Hegn og levende skelEn række træer eller buske kan tages i én kørsel langs hegnet. Klingen giver et rent snit, hvor en knuser river materialet over.
Mindre træer fældesMed klingen drejet i vandret stilling kan saven fælde mindre træer. Producenten beskriver denne brug direkte på den danske produktside.

806mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den nuværende danske tabel markerer 423, 523, 528, 530, 630, 635, 640, 760i og 860i som kompatibel. For 520, 745 og 750 er kombinationen ikke bekræftet for denne model, da de tre maskiner ikke er nævnt. Men tabellen er ikke hele billedet: producentens egen manual fra 2024 stiller strengere krav og forudsætter en lukket DLX- eller GT-kabine. Derudover kræver den hydrauliske sidearm Opticontrol, medmindre maskinen har den særlige kontaktpakke til redskabsstyring. Afklar førerplads, sidearm og styring, før du ser på modelnavnet alene.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Samlet bredde: 806 mm
Klingediameter: 700 mm
Vægt: 70 kg
Klingehastighed: 750 o/min
Anbefalet olieflow: 60 l/min
Maks. olieflow: 70 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: S30-sidearm
Produktnummer: A454450

Tilkobling

Kræver en S30-sidearm (A431070 eller A424552) og efter producentens manual en lukket kabine.

Kabine

Redskabet kræver en lukket kabine. I guiden betyder det, at det kun vises på Avant 760i og 860i i GT-udførelse.

Bevægelse i 3D

Klingen roterer; den røde transportskærm kan tages af.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Grensav S30 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt. Redskabet kræver desuden en lukket kabine, som kun findes på 760i og 860i.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Kræver en lukket kabine (GT).
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet. Kræver en lukket kabine (GT).

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

S30-sidearmen er forudsætningen

Saven har en grøn trepunktsholder til S30-systemet og ikke en almindelig redskabsplade. Den kan derfor ikke kobles direkte på maskinen foran. Producentens manual fra 2024 nævner den mekaniske sidearm A431070 og den ældre hydrauliske A424552 som værter, men de nuværende generationer kan være andre.

Det er også sidearmen, der styrer savens position. Klingens rotation hører til redskabet, mens al vandret og lodret bevægelse kommer fra armen. Fordi ingen af værterne er en del af 3D-samlingen i denne guide, vises saven alene og ikke monteret på en maskine. Bag klingen sidder en fast grøn skærm, og over skæret et aftageligt rødt transportdæksel.

Sikkerhed omkring en roterende klinge

Den danske side anbefaler en lukket kabine af typen GT, DLX eller LX. Har maskinen i stedet ROPS/FOPS-bøjle eller kabine L, er personlige værnemidler obligatoriske: sikkerhedshjelm med visir og sikkerhedsbriller. Producentens manual fra 2024 går et skridt videre og kræver DLX- eller GT-kabine.

De to kilder er ikke ens, og de er ikke slået sammen her. Manualens tabel er strengere end den nuværende danske: den markerer 423, 520, 523 og 528 som ikke kompatibel og 630, 635 og 640 som kan tilpasses. Læs derfor både produktsiden og den manual, der hører til din udgave, inden saven tages i brug.

Spørgsmål og svar

Grensav S30 — godt at vide.

Nej. Den har en S30-holder med tre bolte og skal sidde på en S30 sidearm. Armen er et selvstændigt produkt, og der findes både en mekanisk og en hydraulisk udgave. Uden en sidearm kan saven ikke monteres på maskinen, og derfor vises den alene i 3D.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Grensaven kræver en separat S30-sidearm (A431070 eller den ældre hydrauliske A424552). Ingen af værterne er en del af denne guide.

Producentens manual fra 2024 kræver en lukket kabine (DLX eller GT) og Opticontrol til den hydrauliske sidearm. Den danske side anbefaler lukket kabine og beskriver værnemidler ved åbne maskiner.

Klingen på 700 mm og bredden på 806 mm er opgivne. Tænder, beslag og dybden på ca. 401 mm med spændebeslag er skønnet; manualens tegning giver 399 mm.

Den valgte danske oversigt nævner ni af modellerne. 520, 745 og 750 står ikke på listen.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
