Hvor meget åbner grebet?

Den maksimale åbning er 770 mm målt mellem fingerspidserne. Det er større end den klipbare diameter, fordi åbningen også skal kunne rumme grene og skæve stammer, når hovedet føres på plads. Åbningen er kalibreret på spidserne i 3D-illustrationen, ikke på redskabets udvendige bredde.

Kræver hovedet en lukket kabine?

Producentens produktside stiller ikke et kabinekrav til A35831, som den gør ved grenknuseren. Det betyder ikke, at arbejdet er uden risiko: der arbejdes med træ, der kan svinge og falde. Læs maskinens og redskabets egen vejledning, og brug den beskyttelse, der er foreskrevet for skovarbejde.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

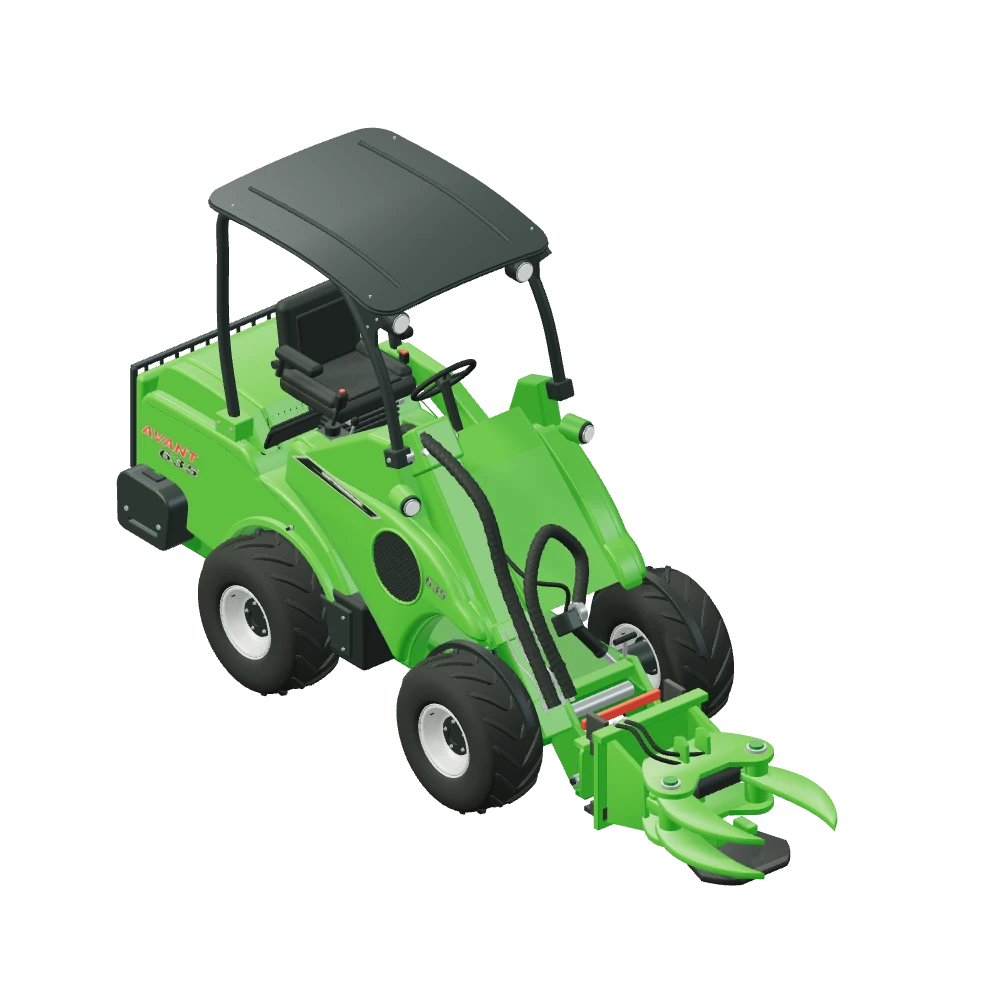

Stiliseret 3D-illustration af Klippehoved monteret på Avant 635.

Skov & rydning · Hydraulisk klipper

Klippehoved til Avant

A35831

Klippehovedet griber om en stamme og presser den mod en fast kniv. Producenten oplyser en maksimal stammediameter på 190 mm, en maksimal åbning på 770 mm og en egenvægt på 110 kg. Fingrene holder stammen efter snittet, så den kan flyttes videre uden at falde ned. Redskabet arbejder over jorden: det tager stammen, ikke roden. Kniven kan ifølge producenten drejes bagover, så hovedet i stedet bruges som greb.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Udtynding i tæt bevoksningEnkelte stammer kan tages ud uden at der skal ryddes omkring dem først. Hovedet holder fast efter snittet, så stammen ikke falder ind i naboplanterne.
Krat og selvsåede træerSelvsåede birk, ahorn og pil i hegn og skel er den type opgave, hovedet er beregnet til. Diameteren afgør, hvad der kan klippes på én gang.
Klip og læg i bunkeFordi grebet holder, kan hvert snit lægges direkte i en stak. Det sparer et ekstra redskabsskift og gør oprydningen bagefter hurtigere.
Grebsfunktion med kniven vendtMed kniven drejet bagover fungerer hovedet som en klo til at flytte stammer. Producenten nævner denne omstilling, men det er ikke en hydraulisk funktion.

110kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producenten markerer hele rækken fra 423 til 860i som kompatibel med A35831. Det er en usædvanligt bred godkendelse for et hydraulisk skovredskab, og forklaringen ligger i, at hovedet kun skal have olie til én cylinder. Flow og tryk er ikke oplyst på produktsiden. Til gengæld skal du regne med redskabets 110 kg og med hele stammens vægt, når den hænger yderst i armen. En 423 kan klippe, men rækkevidde og stabilitet ved højt løft er en anden sag end på en 640 eller en 760i.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Maks. åbning: 770 mm
Maks. stammediameter: 190 mm
Vægt: 110 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A35831

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Gribe- og klippebevægelse.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Klippehoved på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Klip, hold og flyt i én bevægelse

Hovedet har tre indgribende fingre, der lukker mod hinanden i ét plan. Under gribeplanet sidder en fast, mørk kniv. Når cylinderen trækker fingrene sammen, presses stammen mod knivens kant, og snittet sker mellem de to. Der er ingen separat guillotine, der kører ned forbi stammen.

Efter snittet slipper fingrene ikke automatisk. Det er hele idéen: stammen bliver siddende, indtil du åbner. Derfor kan et enkelt træ tages ned, løftes ud og lægges, uden at nogen skal stå på jorden ved siden af maskinen. Producenten oplyser desuden, at hovedet kan drejes op til 180 grader og bruges som klo.

Stammen falder, roden bliver

Det er vigtigt at være præcis her. Et klippehoved skærer over jorden. Producentens beskrivelse dokumenterer, at det kan klippe og bære mindre stammer — den dokumenterer ikke, at roden eller stubben er væk bagefter. Det er to forskellige opgaver.

Derfor står klippehovedet også adskilt fra stubfræseren og grubberen i denne guide. Skal arealet være helt frit bagefter, skal stubben håndteres for sig med et redskab, der arbejder nede i jorden. Vær samtidig opmærksom på faldretning, sikkerhedsafstand og hvor materialet lander. Producentens mål siger noget om redskabet — de siger intet om forholdene på det konkrete arbejdssted, om træets tilstand eller om, hvad der står omkring det.

Spørgsmål og svar

Klippehoved — godt at vide.

Producenten oplyser 190 mm som maksimal stammediameter, og den danske side skriver op til 19 cm klippebredde. Det er en øvre grænse for redskabet, ikke en anbefaling for hårdt, frossent eller skævt stående træ. Grænsen gælder desuden per snit, ikke per plante med flere stammer.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Klippehovedet klipper og bærer mindre stammer. At det kan klippe en stamme, siger ikke noget om at fjerne rødder.

Producenten oplyser, at kniven kan vendes, så hovedet bruges som greb.

Åbningen er kalibreret efter producentens mål. Bæreramme og kinematik er rekonstrueret ud fra fotos, og kniven vises i klippestilling.
