Hvor meget må redskabet i enden veje?

Producenten oplyser 100 kg som maksimal vægt for det redskab, armen bærer. Armen selv vejer 22 kg. Vægtgrænsen gælder redskabet i den yderste modtager, og den bør være det første, du tjekker, når du vælger mellem grensav, klippebjælke og andre S30-redskaber.

Følger der slanger med?

Ja. Slangesættet A412129 med tre slanger på 800 mm er oplyst som en del af leverancen. Sættet forlænger den hydrauliske forbindelse ud til redskabet i den nye position. Slangerne er registreret som en afhængighed og vises ikke som løse dele på den bare arm i 3D.

Kan armen sættes direkte på maskinen?

Nej. Den bagerste ende er en S30-holder med tværstifter og passer i en S30 sidearm — den mekaniske A431070 eller den hydrauliske A448736. Der er ingen plade til maskinens forreste hurtigkobling. Uden en sidearm er der ikke noget at montere forlængeren i.

FORBEREDER 3D

Henter 3D-modellen …

S30-udstyr · Redskabsguide

S30 forlængerarm 550–950 mm

A464146

A464146 forlænger rækkevidden på en S30 sidearm. Den er hul og teleskopisk med fire faste positioner, som du vælger i hånden og låser med stifter: 550, 620, 780 og 950 mm. Der er ingen cylinder i armen. Producenten oplyser 22 kg og 100 kg som maksimal vægt på redskabet i enden, og der følger et slangesæt A412129 med tre slanger på 800 mm. Armen er tilbehør til en sidearm, ikke til maskinens forreste plade.

Kræver en S30-sidearm (mekanisk A431070 eller hydraulisk A448736) og et S30-redskab på højst 100 kg.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Klipning længere fra maskinenMed en hækkeklipper eller klippebjælke på sidearmen flytter forlængeren skæret længere væk fra hjulsporet. Det gør en forskel, når du klipper over en rabat eller en grøftekant.
Over en forhindringSkal du nå ind over et hegn, en vandløbsbrink eller en række planter, kan de 950 mm i yderste position være forskellen mellem at komme til og at skulle flytte maskinen.
Arbejde i højdenEn grensav på sidearmen kommer højere op, når armen er forlænget. Vægtgrænsen på 100 kg for redskabet i enden er den ramme, du skal holde dig indenfor, når du vælger værktøj.
Justering mellem opgaverDe fire længder vælges manuelt med stift, så du kan sætte rækkevidden efter opgaven. Det kræver et stop og et par håndtag, ikke en betjening fra førerpladsen.

22kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens katalog 2024–25 side 97 markerer alle tolv maskiner i guiden, og modelkolonnerne er kontrolleret visuelt. Alle tolv står derfor som kompatible. Den danske side udelader 520, 745 og 750, men katalogsiden er den stærkere kilde her. Vigtigere end modellisten er dog værtskravet: forlængeren forudsætter en S30 sidearm, altså den mekaniske A431070 eller den hydrauliske A448736. Den sidearm findes ikke som 3D-model i denne samling, og derfor vises forlængerarmen alene i 3D. Kompatibilitet på modelniveau erstatter ikke den manglende vært.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Udtræk: 550 / 620 / 780 / 950 mm
Vægt: 22 kg
Redskabets maks. last: 100 kg
Medfølgende slangesæt: A412129
Medfølgende slanger: 3 stk. à 800 mm
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: S30-sidearm
Produktnummer: A464146

Tilkobling

Kræver en S30-sidearm (mekanisk A431070 eller hydraulisk A448736) og et S30-redskab på højst 100 kg.

Bevægelse i 3D

Fire manuelt låste udtræk.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for S30 forlængerarm 550-950 mm på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Fire længder, sat i hånden

Konstruktionen er enkel og mekanisk. Den bagerste ende er en S30-holder med to tværstifter, den forreste ende er en hun-modtager med åbne stiftlommer og to låseskruer. Det indre rør skydes ud, indtil hullet står ud for låsestiften i den ønskede position. Positionerne svarer til 550, 620, 780 og 950 mm rækkevidde.

Der er altså ingen hydraulisk teleskopfunktion. Du kan ikke ændre længden undervejs fra førerpladsen. Til gengæld er der ikke noget at vedligeholde ud over stifterne og låseskruerne. Slangesættet A412129 med tre slanger på 800 mm følger med, så et hydraulisk redskab kan nå ud til den forlængede position.

Hvad der skal være på plads først

Rækkefølgen er værd at have styr på, før du regner på noget. Først maskinen med sin forreste hurtigkobling. Så en S30 sidearm, mekanisk A431070 eller hydraulisk A448736. Derefter denne forlængerarm. Og til sidst et S30-redskab, der ikke vejer mere end de 100 kg, producenten angiver.

Producenten nævner grensav, klippebjælker og multifunktionsdrivenhed som mulige redskaber i enden. Vær opmærksom på, at S30-drivenheden A429926 ikke er den samme enhed som A37190: den har en hurtigere motor med mindre moment og er ifølge producenten ikke egnet til jordbor eller kegleflækker, selv om akslen er den samme.

Spørgsmål og svar

S30 forlængerarm 550-950 mm — godt at vide.

Nej. Armen har fire faste positioner, som du vælger manuelt og låser med stift: 550, 620, 780 og 950 mm. Der er ingen teleskopcylinder og ingen betjening fra førerpladsen. De tre medfølgende slanger på 800 mm er til det hydrauliske redskab i enden, ikke til at flytte armen.

Om tallene og 3D-modellen

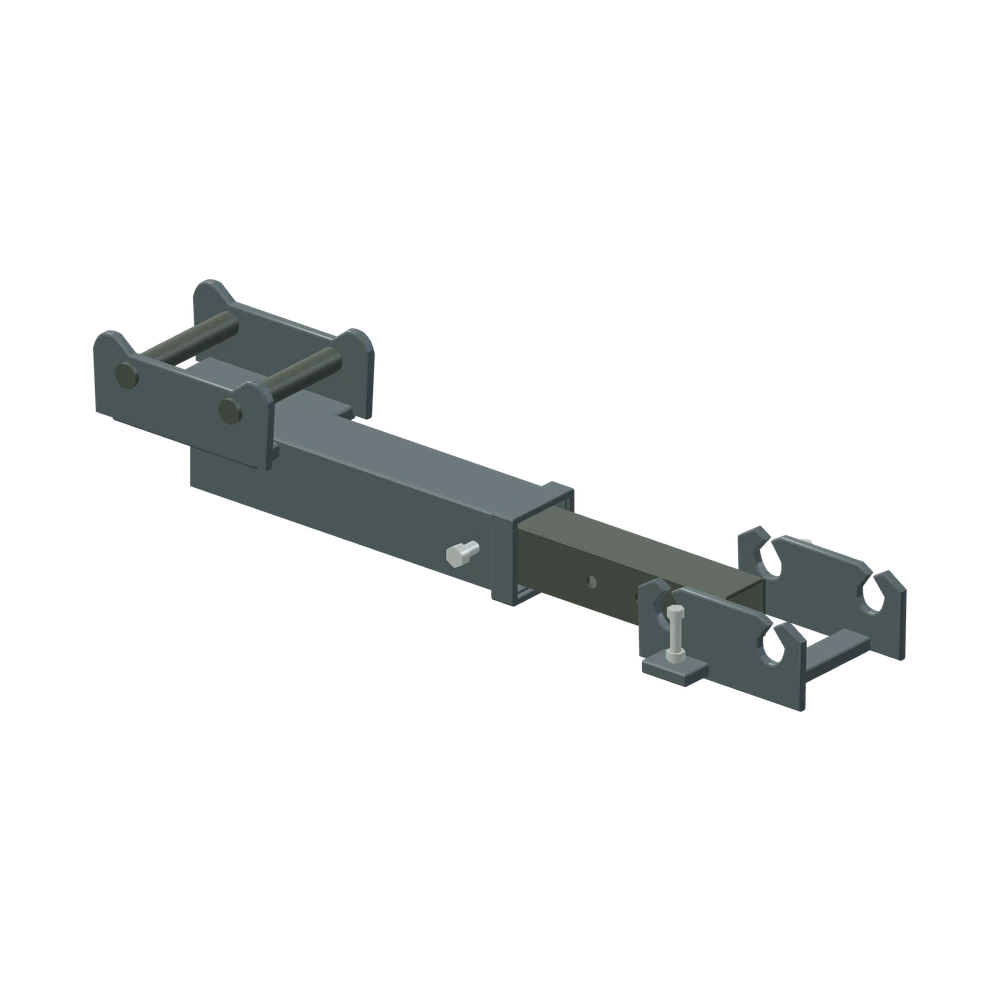

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Fire manuelt boltede trin. Der er ingen hydraulisk teleskopcylinder.

Forlængerarmen er passiv og kræver både en S30-sidearm og et S30-redskab. Slangesættet A412129 følger med ifølge producentens katalog.

Producentens katalog medtager alle tolv modeller. Den danske side nævner ikke 520, 745 og 750.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
