Hvorfor passer den ikke til min Avant 635?

Producentens aktuelle tabel for A432621 markerer 635 og 640 som ikke kompatible, og guiden følger den. Den danske side og manualen fra 2019/2020 nævner de to modeller som egnede, og manualen tilføjer, at Stage V-udgaverne har lavere hydraulisk ydelse. Kilderne siger ikke, hvorfor tabellen er ændret.

Hvorfor er målene anderledes på den danske side?

Avant Danmark skriver 704 mm i total bredde, 790 mm i længden og 435 mm i højden. Producentens side og manualens tegning giver 660 × 810 × 480 mm. Ingen kilde forklarer forskellen. Manualens mål er taget med redskabspladen vippet forover i arbejdsstilling, og 3D-illustrationen bygger på den tegning.

Hvad vejer asfaltfræseren?

245 kg ifølge både Avant Danmark og producenten. Tyngdepunktet ligger 285 mm fra redskabspladen, eller 292 mm med fuld vandtank. Med vanddosering kan der monteres tre ekstra vægte; Avant Danmark skriver 30 kg pr. stk., mens manualen og producentens side skriver 29 kg.

Hvilke skær følger med?

Asfaltskær sidder som standard, 29 i alt, og betonskær findes som ekstraudstyr. Manualen og reservedelslisten kalder asfaltskæret 66393 og betonskæret 66392, mens den danske side og to kataloger fra 2022 bytter om på numrene. Spørg derfor efter skærtypen og ikke kun efter nummeret.

FORBEREDER 3D

Maskine

Henter 3D-modellen …

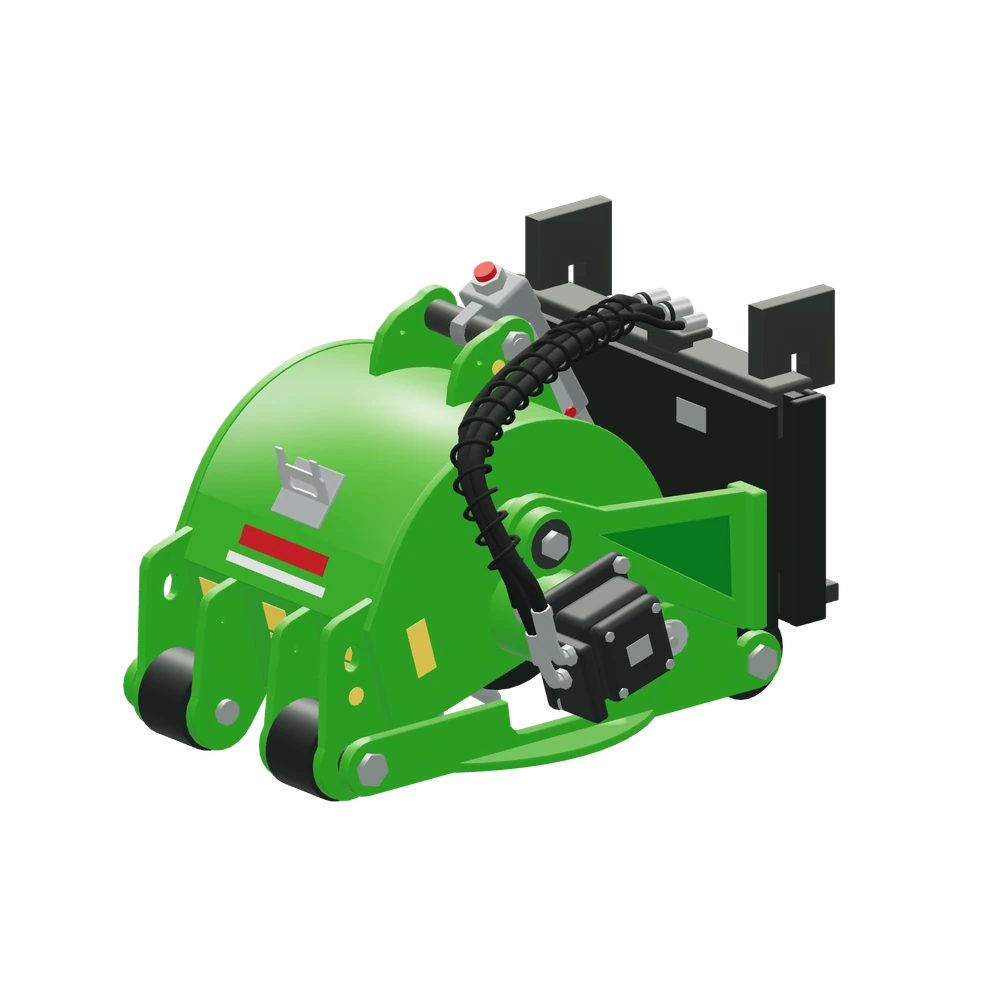

Stiliseret 3D-illustration af Asfaltfræser monteret på Avant 745.

Grave- & anlægsarbejde · Asfaltfræser

Asfaltfræser til Avant

A432621

Asfaltfræseren fjerner det øverste lag asfalt, så en kant eller et hul i vejen kan repareres. En tromle med 29 skær fræser en 300 mm bred bane, og dybden stilles fra 0 til 80 mm med en skruespindel. Avant Danmark kalder den et ideelt redskab til reparation af asfaltveje og fortove. Fræseren er bygget af Avant selv og er grøn; den gule MP300, som stadig står i den danske sides titel, er forgængeren.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Kanter og huller i vejenDen danske side nævner entreprenører og vej- og parkfolk, der skal fjerne det øverste lag asfalt eller fortov, før en kant eller et hul repareres. Siden kalder det småreparationer.
Asfalt eller betonDer findes forskellige skær til fræsning i henholdsvis asfalt og beton. Asfaltskær sidder som standard, og betonskær fås som ekstraudstyr, så samme fræser kan bruges på begge underlag.
Hård asfaltSom ekstraudstyr findes et vanddoseringssystem med en tank på 120 liter, der monteres ovenpå fræseren. På tankens støtteramme kan der sættes tre Avant-vægte, når der skal fræses i hård asfalt.
Skrå flader og kanterFræseren kan tiltes 15 grader til hver side ved at løsne tre bolte i drejepladerne ved beslaget. Efterlades boltene lidt løse, flyder den med underlaget. Sideforskydning kræver den hydrauliske sideskift-adapter og et ekstra olieudtag foran på maskinen.

300mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Fire modeller står som kompatible: 745, 750, 760i og 860i. Fræseren passer ikke til 423, 520, 523, 528, 530, 630, 635 og 640. For 635 og 640 er kilderne uenige: den danske side og manualen fra 2019/2020 nævner dem som egnede, mens producentens aktuelle tabel for A432621 markerer dem som ikke kompatible, og guiden følger den aktuelle tabel. Manualen bemærker desuden, at Stage V-udgaverne af 635 og 640 har lavere hydraulisk ydelse. 520, 745 og 750 har ingen kolonne i den danske tabel. Producenten anbefaler 60–70 l/min og højst 80 l/min ved 225 bar.

4modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 745

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 300 mm
Samlet bredde: 704 mm
Længde: 790 mm
Højde: 435 mm
Vægt: 245 kg
Antal tænder: 29
Maks. fræsedybde: 80 mm
Tromlediameter: 374 mm
Tyngdepunkt fra redskabspladen: 285 mm
Sidehældning: ±15 °
Olieflow: 60–70 l/min
Maks. olieflow: 80 l/min
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A432621

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Fræsetromlen drives hydraulisk i én retning; fræsedybden sættes med en skruespindel og sidehældningen med bolte.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 4 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Asfaltfræser på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 635	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 640	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Center-pivot og dybde på skruespindlen

Avant Danmark fremhæver et center-pivot-design, der giver maksimal kraft direkte på fræserhovedet. Kilderne forklarer ikke begrebet nærmere. Tegningen i manualen viser dog, at huset hænger i en tværgående bolt mellem to sidearme, placeret oven over tromlens aksel, så trykket fra læsseren lander lige over tromlen. Huset kan vippe lidt op og ned inden for to stopklodser.

Huset kører på fire ruller, og dybden stilles med hånden. En skruespindel med nøgle ændrer tromlens højde i forhold til rullerne, fra 0 til 80 mm. Skalaen fra 0 til 8 på spindlen er ifølge manualen kun vejledende. Tromlen måler 374 mm i diameter ifølge den danske side, og skærene er fordelt over de 300 mm i bredden.

Olie én vej og den gule forgænger

Tromlen drives direkte af en hydraulisk motor i venstre ende og må kun køre én vej: skærene i bunden skal bevæge sig ind mod læsseren, mens maskinen kører frem. Manualen advarer mod den modsatte omløbsretning. Standardudgaven har ingen elektriske funktioner; kun vandpumpen i ekstraudstyret skal have 12 V.

Navnet MP300 hører til forgængeren A37376, en gul fræser fra den engelske producent Cardley-Bingham. Den nuværende A432621 er grøn, og Avant står selv som producent i overensstemmelseserklæringen fra 2020. Den danske side bruger stadig MP300 i titlen, og dens fritlagte produktbilleder viser den gule model.

Spørgsmål og svar

Asfaltfræser — godt at vide.

0–80 mm. Det står i den danske specifikationstabel, i teksten om småreparationer og hos producenten. Den danske introduktion skriver ganske vist 120 mm, men det tal findes ingen andre steder, så guiden bruger 80 mm. Dybden stilles med hånden på skruespindlen og ikke hydraulisk fra sædet.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den aktuelle grønne A432621 fra 2019 med standardtænder til asfalt. Vanddoseringen A37386, bagvægtene og den hydrauliske sideskiftadapter A37235 er ekstraudstyr og er ikke med. Navnet MP300 og de gule produktbilleder på den danske side hører til forgængeren A37376.

Den danske side opgiver 704 mm samlet bredde, 790 mm længde og 435 mm højde, mens producentens side, manualens måltegning og katalogerne fra 2022 opgiver 660 × 810 × 480 mm. Tabellen her viser de danske tal; kilderne forklarer ikke forskellen, og 3D-modellen følger manualens tegning.

Den danske indledning nævner fræsning ned til 120 mm, men sidens egen tabel og alle producentens kilder opgiver 0–80 mm. Tabellen viser 80 mm.

Den danske side, katalogerne fra 2022 og manualen markerer 635 og 640 som egnede, mens producentens aktuelle række markerer dem som ikke kompatible og 635i og 640i som "kan tilpasses". Tabellen her følger producenten. 520, 745 og 750 står ikke i den danske tabel; producenten markerer 520 som ikke kompatibel og 745 og 750 som kompatible.

Tændernes varenumre er byttet om i kilderne: manualen og reservedelslisten kalder 66393 asfalttanden og 66392 betontanden, mens den danske side og katalogerne fra 2022 siger det modsatte. Den danske side nævner bagvægte à 30 kg (A35957), mens manualen og producenten skriver 29 kg.

Tromlen må kun køre den ene vej. Fræsedybden sættes med en skruespindel, og sidehældningen på ±15 ° låses med tre bolte, der kan stå lidt løse som flydestilling. Tromlediameteren på 374 mm står kun på den danske side og passer med manualens tegning.
