Hvorfor vises vognen uden en maskine?

Fordi den kobles bag på maskinen og ikke på redskabspladen foran. Bagophænget med trækkugle og hydraulikudtag er ikke en del af de maskinmodeller, 3D-illustrationerne er bygget af. Vognen vises derfor alene, så illustrationen ikke antyder en tilkobling, der ikke er tegnet efter kilderne.

Hvor meget må vognen laste?

Producenten angiver 1.200 kg lasteevne for A450448. Vognens egen vægt er 320 kg. Tallet gælder vognen og ikke maskinen — hvad din Avant kan trække og bremse på det underlag, du kører på, er et andet spørgsmål. Den større model A450459 er angivet til 1.800 kg.

Hvor langt tipper ladet?

54 grader efter producentens manual fra 2021. Bagsmækken åbner automatisk, når ladet vipper, og producenten fremhæver netop, at det kan gøres, mens vognen kører. Det er den detalje, der gør vognen brugbar til at sprede jord og sand i en stribe i stedet for i en bunke.

Kan siderne tages af?

Ja. Producenten oplyser, at alle sider kan tages af, hvis det er nødvendigt. Denne udgave har ét sæt sider på 270 mm plus en høj forsmæk. Der findes et tilvalg med endnu et lag sider, men det indgår ikke i den udgave, siden og 3D-illustrationen bygger på.

FORBEREDER 3D

Henter 3D-modellen …

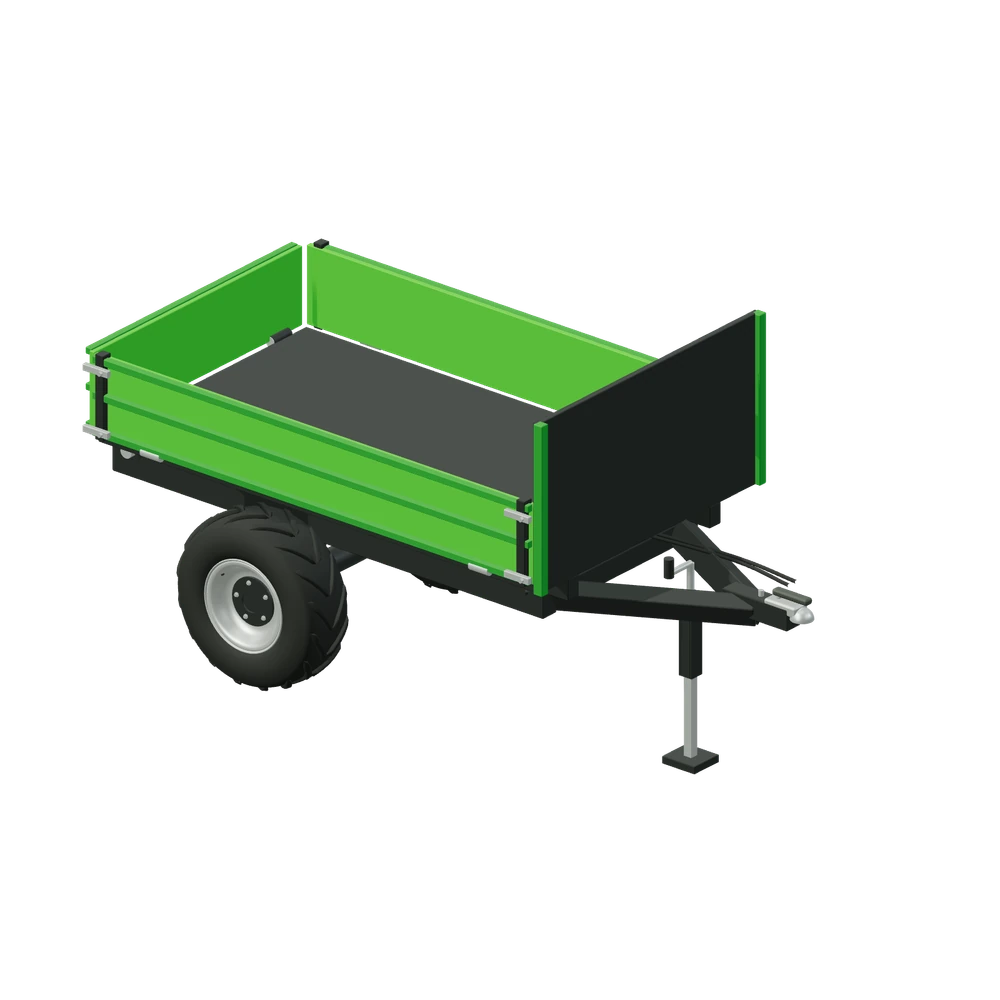

Stiliseret 3D-illustration af Vogn med hydraulisk tip.

Skovle & materialehåndtering · Tipvogn

Vogn med hydraulisk tip til Avant

A450448

Tipvognen hænger i en trækkugle bag på maskinen i stedet for på redskabspladen foran. Ladet vipper hydraulisk til 54 grader, og bagsmækken åbner automatisk, når du tipper. Producenten beskriver den som en vogn med høj lasteevne og fremhæver, at den er ideel til spredning af jord, sand eller andre løse materialer, fordi der kan tippes, mens vognen kører. Udgaven her er modellen til 1.200 kg, varenummer A450448.

Kræver en trækkugle bag på maskinen og et dobbeltvirkende hydraulikudtag bagtil.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Udlægning af sand og jordMed et lad, der vipper langsomt, mens du kører frem, kan materialet lægges i en jævn stribe i stedet for i en bunke. Bagsmækken følger med op, så åbningen bliver ens hele vejen.
Transport over lange afstande1.200 kg på en vogn er flere skovlfulde i én tur. På en stor grund er det tiden mellem depot og arbejdssted, der koster, og vognen fjerner en del af turene.
Bortkørsel af opgravet materialeLadet på 1.760 × 1.010 mm med 270 mm sider tager jord og brokker, og det tømmes bagud ved at vippe i stedet for ved at nogen skal skovle af.
Kørsel med løst godsSiderne kan tages af, hvis lasten er for lang eller for bred til kassen. Så bliver ladet en åben, plan flade i stedet for en kasse med faste kanter.

1.120mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Producentens variantoversigt og manualen fra 2021 er enige om det. Men kompatibilitet handler her ikke om redskabspladen foran. Vognen kræver to ting bag på maskinen: en trækkugle og et dobbeltvirkende hydraulikudtag. Har maskinen ikke begge dele, hjælper tabellen ikke. Producenten angiver højst 20 l/min og højst 200 bar for vognens hydraulik. Vognens egen vægt er 320 kg, og de skal trækkes og ikke løftes.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Ladbredde: 1.010 mm
Samlet bredde: 1.120 mm
Samlet længde: 2.500 mm
Ladlængde: 1.760 mm
Højde: 1.250 mm
Sidehøjde: 270 mm
Vægt: 320 kg
Nyttelast: 1.200 kg
Tipvinkel: 54 °
Dæk: 23×8.5-12
Maks. olieflow: 20 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Trækkugle bag på maskinen
Produktnummer: A450448

Tilkobling

Kræver en trækkugle bag på maskinen og et dobbeltvirkende hydraulikudtag bagtil.

Bevægelse i 3D

Ladet tipper hydraulisk, og bagsmækken åbner med.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Vogn med hydraulisk tip på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Derfor står vognen alene i 3D

3D-illustrationen viser vognen for sig selv uden en maskine foran. Det er ikke en fejl. Vognen kobles ikke på redskabspladen, men på en trækkugle bag på læsseren, og det bagophæng med hydraulikudtag findes ikke i den modelrække, illustrationerne er bygget af. I stedet for at vise en tilkobling, der ikke kan tegnes efter kilderne, vises vognen, som den står.

Nulpunktet i modellen er midten af kuglekoblingen. Derfra strækker vognen sig bagud, og støttebenet står på samme plan som dækkene. Det betyder også, at målene på siden ikke kan læses som afstande fra maskinen: de beskriver vognen alene. Hvordan den kommer til at sidde, afgøres af bagophænget og trækkuglen på din egen maskine.

171 cm eller 2.500 mm

Den danske side opgiver længden til 171 cm. Producentens manual fra 2021 opgiver 2.500 mm som vognens samlede længde og 1.760 × 1.010 mm som ladets mål med 270 mm sider. De to tal er ikke i modstrid: de 171 cm er ikke vognens ydermål, men et mål på en del af den.

Skal du vide, om vognen kan stå i en port eller vendes i en gård, er det de 2.500 mm plus maskinen, der tæller. Bredden er 112 cm og højden 1.250 mm. Dækkene er 23×8,5-12. Den større model i rækken, A450459 til 1.800 kg, er 135 cm bred og 224 cm lang efter samme danske tabel.

Spørgsmål og svar

Vogn med hydraulisk tip — godt at vide.

En trækkugle bag på maskinen og et dobbeltvirkende hydraulikudtag samme sted. Det er producentens egen angivelse: vognen kræver hydraulikudtag bagtil samt kugletræk. Uden begge dele kan vognen hverken kobles til eller tippes. Producenten angiver højst 20 l/min og højst 200 bar for hydraulikken.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Vognen A450448 til 1.200 kg efter producentens manual fra 2021. Den danske længde på 171 cm er ikke vognens samlede længde: manualen opgiver 2.500 mm samlet og et lad på 1.760 × 1.010 × 270 mm.

Vognen vises med ét sæt sider på 270 mm. Ekstra sider og lygter er ekstraudstyr og er ikke med.

Vognen kræver en trækkugle bag på maskinen og et dobbeltvirkende hydraulikudtag bagtil. Den bagmontering findes ikke på de viste maskiner, så vognen vises altid alene.

Bagsmækken åbner sammen med tippet i 3D-modellen.
