Hvor meget må jeg trække?

Producentens manual oplyser 800 kg som maksimal trukket masse og 75 kg som maksimal lodret støttelast på koblingen. Det er tal for trækstangen. Hvad maskinen og underlaget kan håndtere, er et andet spørgsmål, og det skal afklares for den konkrete maskine og den konkrete opgave.

Hvorfor står stangen alene i 3D-visningen?

Fordi de dele, den skal kobles til, ikke findes som 3D-modeller: hverken maskinens bagerste trækkugle eller et trukket redskab med koblingsplade. At vise stangen på den forreste redskabsplade ville være en montering, der ikke er rigtig. Derfor ser du redskabet alene, uden maskine omkring.

Er den 1.000 eller 1.058 mm lang?

Begge tal stammer fra kilderne. Den danske side bruger 1.000 mm som nominel længdebetegnelse, mens producentens manual angiver 1.058 mm samlet længde og en redskabsafstand på 1.013 mm. Forskellen ligger i målepunkterne, ikke i produktet. Bredden er 505 mm og vægten 25 kg.

Hvilke maskiner passer den til?

Alle tolv modeller i guiden står som kompatible. Producentens manual side 6 nævner dem alle, og modeltabellen er kontrolleret visuelt. Den danske side udelader 520, 745 og 750, men manualen er her den stærkere kilde. Forudsætningen er stadig, at maskinen har en 50 mm trækkugle bagpå.

FORBEREDER 3D

Henter 3D-modellen …

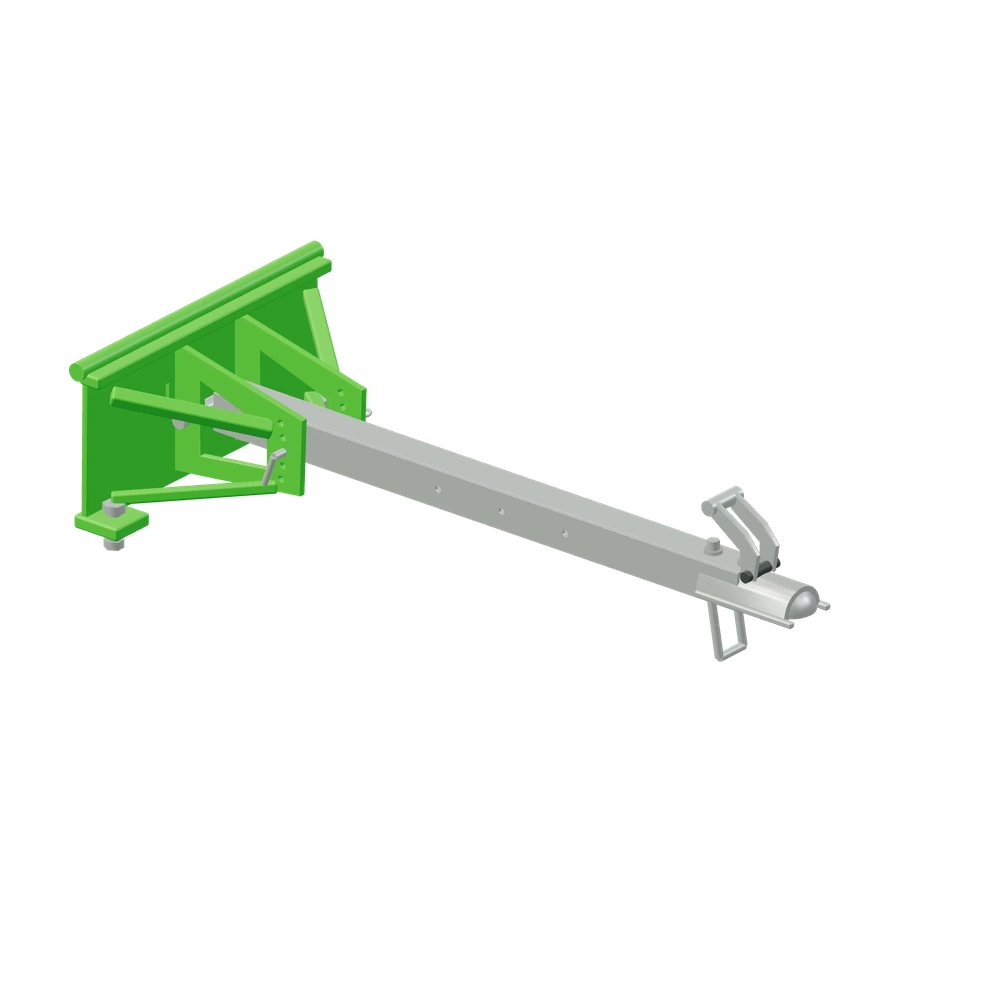

Stiliseret 3D-illustration af Trækstang, fast.

Trækstang · Redskabsguide

Fast trækstang

A37481

A37481 løser et problem, der ikke handler om maskinen, men om redskabet. Den grønne ende sættes på et redskabs koblingsplade, og den galvaniserede stang ender i en 50 mm kuglekobling, der hægtes på læsserens bagerste trækkugle. Dermed kan et pladeredskab trækkes efter maskinen i stedet for at sidde foran. Højden vælges manuelt i fem huller. Producenten oplyser 1.058 mm samlet længde, 505 mm bredde, 1.013 mm redskabsafstand og 25 kg.

Sidder på redskabet, der skal trækkes, og kobles til en trækkugle bag på maskinen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Trække et redskab bagefterEt redskab med almindelig koblingsplade kan sættes på trækstangen og trækkes efter maskinen. Så er fronten fri til en skovl eller gafler, mens det trukne redskab arbejder eller bare følger med.
Flytte udstyr på gårdenSkal et pladeredskab fra lade til arbejdssted, kan det trækkes derhen i stedet for at blive løftet. Det holder vægten væk fra fronten på den korte transport mellem bygningerne.
Tilpasse trækhøjdenFem faste huller giver fem højder på stangen. Du vælger den, der får det trukne redskab til at stå vandret i forhold til maskinens bagkugle, og låser den med en stift.

505mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Her er billedet usædvanligt klart: producentens manual side 6 nævner alle tolv maskiner i guiden, og kompatibiliteten er visuelt kontrolleret, også for 520, 745 og 750. Alle tolv står derfor som kompatible. Den danske produktside udelader 520, 745 og 750, men manualen er den stærkere kilde på netop dette punkt. Det, du i stedet skal kontrollere, er maskinens bagende: trækstangen forudsætter en 50 mm trækkugle bagpå, og den er ikke en del af redskabet. Producenten oplyser 800 kg som maksimal trukket masse og 75 kg som maksimal lodret støttelast.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 505 mm
Længde: 1.058 mm
Nominel længde: 1.000 mm
Kuglestørrelse: 50 mm
Afstand til redskabet: 1.013 mm
Vægt: 25 kg
Maks. trukket last: 800 kg
Maks. lodret last: 75 kg
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Trækkugle bag på maskinen
Produktnummer: A37481

Tilkobling

Sidder på redskabet, der skal trækkes, og kobles til en trækkugle bag på maskinen.

Bevægelse i 3D

Manuel højdejustering i fem trin.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Trækstang, fast på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Trækstangen hører på redskabet

Den mest almindelige misforståelse er, at A37481 er et fronttræk. Den er det ikke. Producentens manual viser tydeligt arrangementet: den grønne plade fastgøres på det trukne redskabs koblingsplade, og tungen løber bagud til maskinens trækkugle. Der er altså to ting, der skal være til stede ud over stangen selv — et redskab med plade og en kugle bagpå læsseren.

Netop derfor står trækstangen alene i 3D-illustrationen her. Hverken bagkuglen eller et trukket redskab findes som 3D-model i samlingen, og en stang, der blev hængt på maskinens forreste plade, ville vise en montering, der ikke findes. Du ser derfor selve stangen, dens koblingsmund, låsen og de fem højdehuller.

Fem højder og to længdeangivelser

Kilderne opgiver to længder. Den danske side skriver 1.000 mm, som er en nominel betegnelse, mens producentens manual angiver 1.058 mm samlet længde og 1.013 mm fra redskabsfladen til koblingen. Målene beskriver det samme produkt fra forskellige punkter. Bredden er 505 mm og vægten 25 kg i begge tilfælde.

Højdejusteringen er rent mekanisk. Stiften flyttes mellem fem huller i den faste ramme, og stangen følger med op eller ned. Der er ingen cylinder og ingen fjeder. Inden du kobler til, er de to tal fra manualen værd at have med: 800 kg trukket masse og 75 kg lodret last på koblingen.

Spørgsmål og svar

Trækstang, fast — godt at vide.

Nej. Den grønne ende monteres på det trukne redskabs koblingsplade, og den galvaniserede tunge går til læsserens bagerste 50 mm trækkugle. Producentens manual bekræfter arrangementet. Skal du have et træk foran, er det en anden vare, for eksempel den danske redskabsplade med kombitræk.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske side opgiver 1.000 mm som nominel længde. Producentens manual opgiver 1.058 mm samlet længde og 1.013 mm til redskabet.

Trækstangen hører på redskabet og kobles til trækkuglen bag på maskinen. Den skal ikke på redskabspladen foran.

Producentens manual medtager alle tolv modeller.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
