Passer CAT 1-redskaber i ophænget?

Ophænget er i CAT 2 som standard. Producenten nævner et monteringssæt A418980 til CAT 1 som ekstraudstyr, og det følger ikke med. Der findes desuden trækbeslag A417323 og A417337 som tilvalg. Har du redskaber i CAT 1, er det sættet, du skal spørge om hos forhandleren.

Hvorfor står 860i som ikke kompatibel?

Fordi producentens aktuelle produktside markerer den sådan. Den danske side siger det modsatte, og uenigheden er registreret i researchmaterialet. Guiden følger den aktuelle producentstatus, som er nyere og dækker alle tolv modeller, hvor den danske tabel mangler 520, 745 og 750.

Hvad vejer ophænget, og hvad er der ellers oplyst?

De bekræftede oplysninger er CAT 2 og 57 kg. Rammens ydre mål, krogenes placering og topstangens justeringsområde er ikke publiceret og er anslået ud fra fotos i 3D-illustrationen. En ældre manual nævner 630 kg, men under en anden varekode, så tallet er ikke brugt her.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

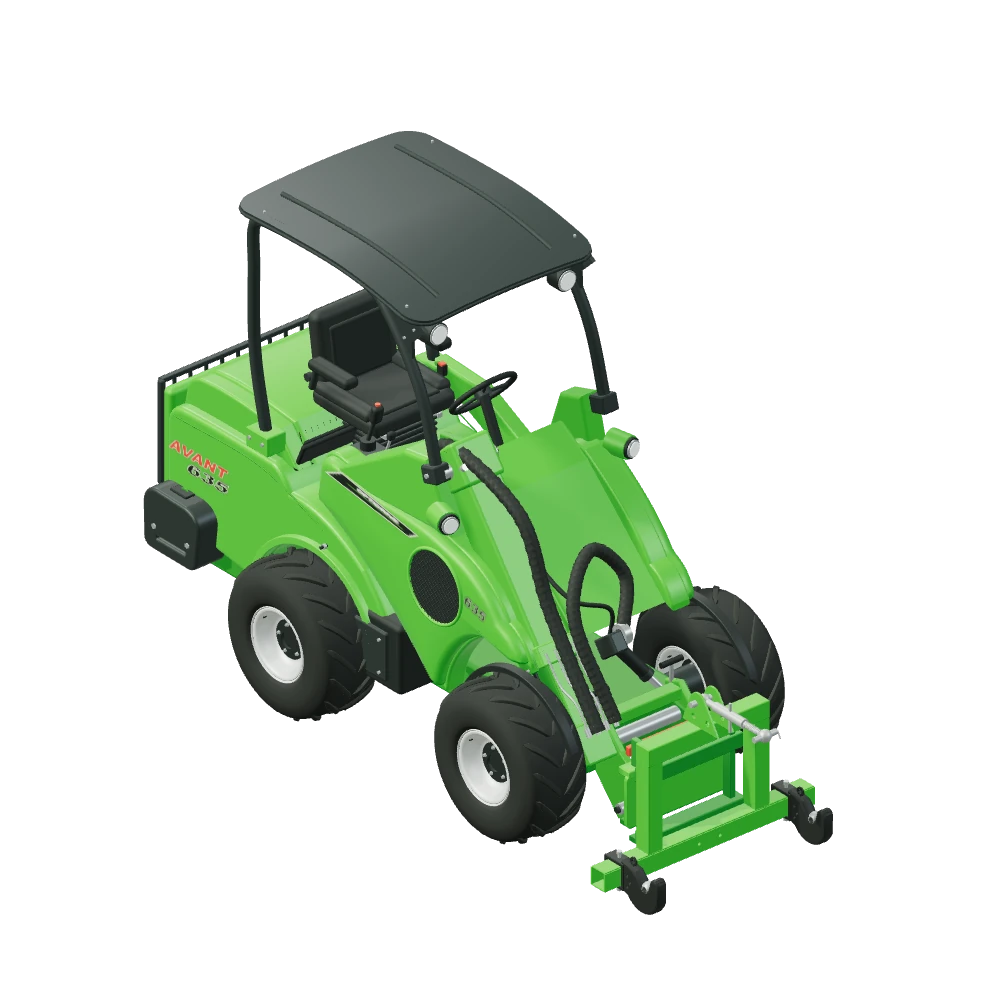

Stiliseret 3D-illustration af 3-punktsophæng monteret på Avant 635.

Landbrugsophæng · Redskabsguide

3-punktsophæng, CAT 2

A36433

A36433 giver læsseren et 3-punktsophæng i CAT 2 foran. Den har to nedre kroge med borede kuglebøsninger og en mekanisk topstang, der justeres med et håndtag. Producenten oplyser CAT 2 og 57 kg. Formålet er præcist afgrænset i kilden: at håndtere og opbevare landbrugsredskaber over korte afstande. Der er intet kraftudtag og ingen hydraulisk løftefunktion — løftet kommer fra læsserens arme.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Flytte et redskab på gårdenEn harve eller en skærv, der står i en lade, kan hentes og sættes et andet sted uden traktor. Ophænget kobler til på samme måde som på en traktor, bare foran læsseren.
Parkere og opbevareRedskaber, der ikke er i brug, skal ofte stilles ind på række. Med ophænget kan du tage dem op i 3-punktsbeslaget og sætte dem af, hvor de skal stå, uden at skulle løfte i hånden.
Læsning og aflæsningSkal et 3-punktsredskab på eller af en vogn, giver ophænget et fast greb i de tre normale punkter. Topstangens længde justeres mekanisk, så redskabet kan vippes til den vinkel, opgaven kræver.

57kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve af guidens tolv maskiner står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750 og 760i. For 860i angiver producentens aktuelle produktside, at ophænget passer ikke til modellen. Her er kilderne uenige — den danske side markerer 860i som kompatibel og udelader til gengæld 520, 745 og 750 helt. Guiden følger producentens aktuelle status, fordi den er den nyeste og mest præcise på modelniveau. Uenigheden er registreret i researchmaterialet, så du kan få den afklaret hos forhandleren, hvis du har en 860i.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Vægt: 57 kg
Ophængskategori: CAT2
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36433

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Manuel justering af topstangen.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for 3-punktsophæng på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Et ophæng uden kraftudtag

Det er den vigtigste begrænsning at have styr på. A36433 er et rent mekanisk beslag med tre tilkoblingspunkter. Der er ikke noget kraftudtag, ingen aksel og ingen hydraulisk løftearm som på en traktor. Redskaber, der kræver træk fra en PTO-aksel, kan derfor ikke arbejde i dette ophæng.

Kilden beskriver formålet som håndtering og opbevaring over korte afstande. Det passer med konstruktionen: et åbent grønt rammeværk med to lodrette ben, to mørke klemkroge med borede kuglebøsninger og udløserløkker samt en mekanisk topstang med gevind, øjer og håndtag. Topstangen justeres i hånden, ikke fra førerpladsen, og længden vælges, inden redskabet løftes.

Uenighed om 860i

Producentens aktuelle produktside markerer 860i som ikke kompatibel med dette ophæng, mens den danske side markerer den som kompatibel. Begge er registreret i researchmaterialet. Guiden bruger producentens aktuelle status som den gældende, fordi den er både nyere og mere komplet: den danske side udelader samtidig 520, 745 og 750.

Vær også opmærksom på, hvad der ikke er publiceret. Rammens ydre mål, krogenes afstand og topstangens justeringsområde er anslået ud fra fotos. En ældre svensk manual indeholder en tabel med 630 kg, men dens tekniske skema henviser til en anden varekode, og tallet behandles derfor ikke som en bekræftet værdi for A36433.

Spørgsmål og svar

3-punktsophæng — godt at vide.

Nej. Ophænget har ingen PTO-aksel og ingen hydraulisk løftearm. Det er et mekanisk beslag med tre tilkoblingspunkter, og kilden beskriver formålet som håndtering og opbevaring af landbrugsredskaber over korte afstande. Skal et redskab drives, kræver det en helt anden løsning end dette beslag.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Ophænget er til at flytte og opmagasinere redskaber over korte afstande. Der er ingen kraftudtag.

Producentens aktuelle side markerer 860i som ikke kompatibel, mens den danske side markerer den som kompatibel. Tabellen her følger producentens aktuelle status.

CAT1-sættet A418980 og trækkuglerne A417323/A417337 er ekstraudstyr og følger ikke med.

Rammens mål og topstangens justeringsområde er skønnet ud fra fotos.
