Kan jeg montere en tredje tand?

Rammen har en åben sokkel til en tredje tand midt mellem de to. Den danske side beskriver, at der er forberedt til en ekstra tand for at øge bærekapaciteten. Tanden følger ikke med den udgave, der beskrives her, og den er derfor ikke vist i 3D-illustrationen.

Skal sikkerhedsbøjlen sidde på?

Ja. Den danske produktside beskriver bøjlen som obligatorisk under brug af redskabet. Den holder ballen fra at glide bagud mod maskinen og føreren, når armen løftes eller redskabet vippes. Den er en del af redskabet og ikke et tilvalg, man kan vælge fra.

Hvorfor mangler 520, 745 og 750 i tabellen?

Spyddet er et dansk katalogprodukt, og den danske tabel lister kun de maskiner, forhandleren har taget stilling til. De tre modeller er ikke nævnt, og statussen er derfor ikke bekræftet for dem. Den er ikke gættet ud fra de øvrige maskiner i samme serie.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

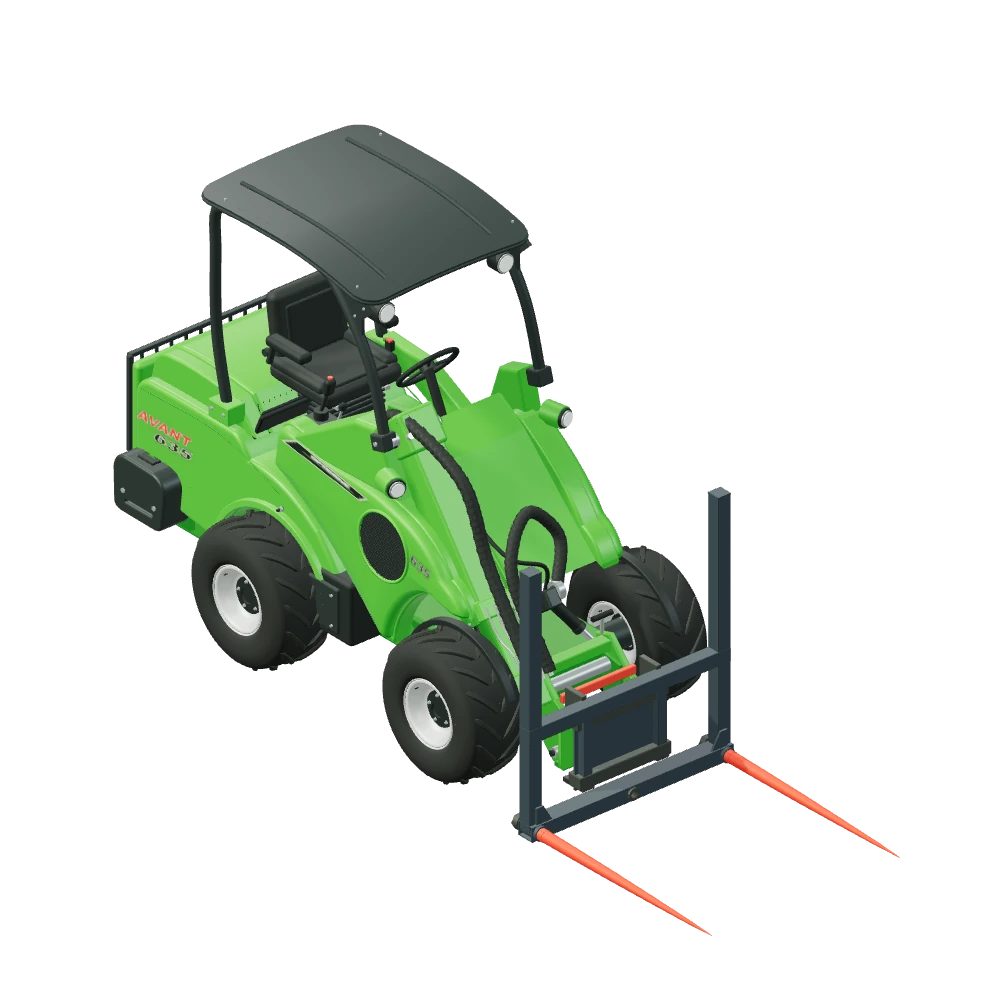

Stiliseret 3D-illustration af Ballespyd monteret på Avant 635.

Landbrug & hestehold · Ballehåndtering

Ballespyd til Avant

5725

Ballespyddet er et dansk produceret redskab med to Kverneland-tænder, der stikkes ind i ballen. Den valgte udgave 5725 har tænder på 110 cm og er beregnet til bigbagballer, mens den kortere 5700 med 81 cm tænder passer til minibigballer. Rammen er 1.080 mm bred og 1.250 mm høj, og den opretstående sikkerhedsbøjle er obligatorisk under brug. Der er ingen hydraulik: al bevægelse kommer fra maskinens arm og tilt.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Bigbagballer fra stak til staldTænderne føres ind i ballen, og løftet gør resten. Ballen bliver siddende på spyddene under kørslen uden at skulle holdes fast af noget.
To baller ad gangenProducenten oplyser, at der kan tages op til to minibigballer samtidig, afhængigt af maskinens løftekapacitet. Det halverer antallet af ture mellem stak og fodring.
Stak i højdenFordi ballen sidder fast på tænderne, kan den løftes højt og sættes præcist. Bøjlen bag ballen hindrer, at den glider tilbage mod maskinen.

1.080mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske tabel for 110 cm-udgaven markerer 423, 523, 528, 530, 630, 635, 640, 760i og 860i som kompatibel. 520, 745 og 750 står ikke i tabellen, og derfor er kombinationen ikke bekræftet for disse modeller. Redskabet er passivt, så der er intet krav til olieflow. Det, der bestemmer, hvad du reelt kan løfte, er maskinens løftekapacitet og hvor langt ballens tyngdepunkt ligger fra redskabspladen. En balle på 110 cm-tænder sidder længere ude end på 81 cm-udgaven, og det kan mærkes på de mindste modeller.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.080 mm
Spydlængde: 1.100 mm
Højde: 1.250 mm
Antal spyd: 2
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: 5725

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Passiv ramme med to faste spyd.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Ballespyd på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

To tænder og en tredje sokkel

Rammen er mørk med to høje, faste bøjleben og en tværbjælke imellem. De to hovedtænder er røde, smedede og koniske med monteringsskuldre og møtrikker bagpå. Mellem dem sidder en åben sokkel, der går hele vejen gennem den hule underbjælke: den er forberedt til en tredje tand, som ikke følger med udgaven her.

Sikkerhedsbøjlen er ikke et tilvalg. Den danske side beskriver den som obligatorisk under brug, og den er derfor med i den stiliserede 3D-illustration. Bøjlens fulde højde er ca. 1.254 mm inklusive de afrundede toppe, mens de 1.250 mm er producentens opgivne mål.

Valg mellem 81 og 110 cm

De to udgaver har samme ramme: 1.080 mm bred og 1.250 mm høj. Forskellen er tændernes længde, 81 cm på 5700 og 110 cm på 5725, og hvilken balletype de er tænkt til. Den korte er beskrevet til minibigballer, den lange til bigbagballer. Varenumrene er forskellige, så det er ikke samme produkt i to indstillinger.

Tænderne rækker længere frem end de opgivne 1.100 mm, fordi sokler og bagkobling lægger til den samlede længde. Producenten oplyser ingen vægt for redskabet. Bjælkeprofil, beslag, forstærkningsplader og boltstørrelser er anslået ud fra produktfotos og skal ikke læses som producentens mål.

Spørgsmål og svar

Ballespyd — godt at vide.

Producenten oplyser op til to minibigballer ad gangen, men gør samtidig opmærksom på, at det afhænger af maskinens løftekapacitet. Redskabets egen grænse og maskinens løfteevne er to forskellige ting, og det er den mindste af dem, der gælder i praksis.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske variant på 110 cm (5725) er valgt. Udgaven på 81 cm (5700) er et andet produkt.

Den lodrette beskyttelsesbøjle er en fast del af redskabet. Et tredje spyd kan tilkøbes.

Der er ingen kompatibilitetsrække for 520, 745 og 750 til dette danske redskab.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
