Hvilket hydraulikudtag kræves?

Et dobbeltvirkende udtag bagerst på læsseren. Producenten oplyser det direkte. Dobbeltvirkende betyder, at cylinderen kan trykkes både op og ned med olie, hvilket et enkeltvirkende udtag ikke kan. Flow og maksimalt tryk er ikke oplyst i de kilder, der er brugt til denne side.

Hvorfor vises trækket uden maskine?

Fordi bagmonteringen ikke findes som 3D-model i denne samling. Trækket bolter fast på maskinens bagkofanger og har intet fæste til den forreste redskabsplade. Frem for at placere det et sted, hvor det ikke hører til, vises det alene i den stiliserede illustration.

Hvad er oplyst om vægten?

30 kg ifølge producentens aktuelle side for den nøjagtige vare. Det er et let redskab, men det sidder bag på maskinen og virker dermed anderledes på balancen end et frontredskab. Sleevens tværsnit, boltafstande og den skjulte cylinder er derimod anslået ud fra fotografier.

FORBEREDER 3D

Henter 3D-modellen …

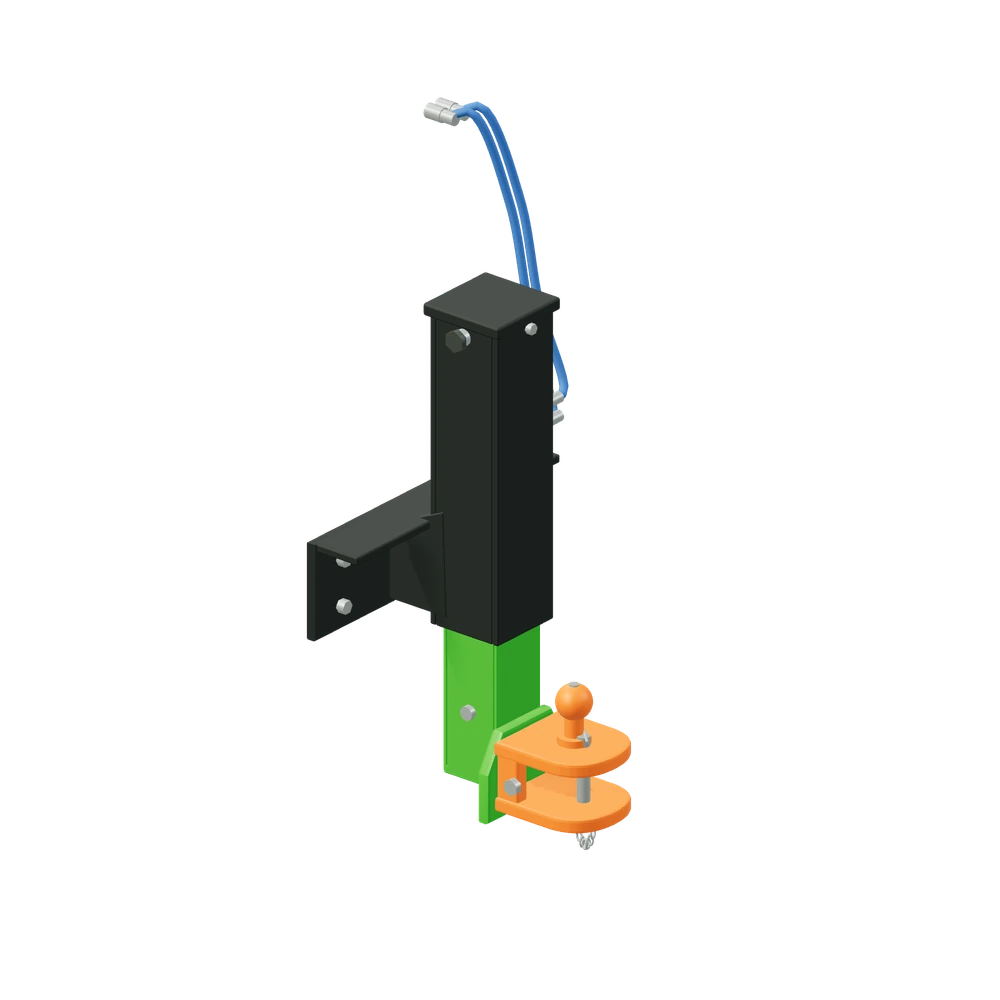

Stiliseret 3D-illustration af Hydraulisk træk.

Udstyr & hjælpemidler · Redskabsguide

Hydraulisk træk til Avant

A36518

Det hydrauliske træk er en firkantet glider bag på maskinen med et kombineret kugle- og entreprenørtræk. Kuglen er 50 mm, den lodrette justering er 250 mm, og vægten er 30 kg. Cylinderen er udstyret med en låseventil, så højden holdes, når du har sat den. Fordelen er ligetil: du møder trailerens træk i den højde, det står i, i stedet for at løfte trækstangen i hånden. Det kræver et dobbeltvirkende udtag bagtil.

Monteres bag på maskinen og kræver et dobbeltvirkende hydraulikudtag bagtil.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Rangering af trailerePå en plads med flere trailere er koblingen det tidskrævende. Med hydraulisk højdejustering rammer du trækket fra førerpladsen og slipper for at rykke traileren på plads i hånden.
Hestetrailer på stutteriProducenten nævner netop hestestutterier som et sted, hvor trækket bruges. Her flyttes trailere ofte, og underlaget skifter mellem stald, plads og indkørsel undervejs.
Vogne og redskaber på gårdenKombinationstrækket dækker både kuglekobling og entreprenørtræk, så flere typer vogne kan tages med samme opsætning uden at skifte fæste imellem.
Varierende højder og underlagProducenten fremhæver, at justeringen hjælper, når traileren skal kobles i varierende højder og jordbundsforhold. Det er der, en fast kugle kommer til kort på et skrånende terræn.

30kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens eksakte globale tabel bekræfter alle tolv modeller i guiden som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske tabel udelader 520, 745 og 750, og den danske tekst formulerer det som at trækket kan monteres på 400- til 800-serien. Det afgørende krav ligger et andet sted: maskinen skal have en bagmontering og et dobbeltvirkende hydraulikudtag bagerst. Producenten oplyser hverken flow eller tryk for cylinderen i de kilder, der er gennemgået her.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Kuglestørrelse: 50 mm
Løftehøjde: 250 mm
Vægt: 30 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Bagmonteret
Produktnummer: A36518

Tilkobling

Monteres bag på maskinen og kræver et dobbeltvirkende hydraulikudtag bagtil.

Bevægelse i 3D

Hydraulisk løft af trækket.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Hydraulisk træk på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvorfor 250 mm og ikke 50 mm

Den danske produktside er ikke konsekvent på dette punkt. Introduktionen skriver, at trækkuglen har en hydraulisk højdejustering af 50 mm, mens sidens egen udstyrsliste og producentens aktuelle side angiver 250 mm lodret justering. De 50 mm er kuglens diameter, ikke løftet.

Her er 250 mm brugt som det rigtige tal for den lodrette vandring. Det er den værdi, der optræder i to uafhængige kilder, og den, der passer til konstruktionen med en glider i en firkantet sleeve. Ser du 50 mm angivet som justering et sted, er det med stor sandsynlighed en sammenblanding med kuglemålet.

Bagudtag, låseventil og 3D-visningen

Trækket bolter fast på maskinens bagkofanger og forsynes fra et dobbeltvirkende udtag bagtil. Dobbeltvirkende betyder, at olien kan sende cylinderen både op og ned — et enkeltvirkende udtag er ikke nok. Låseventilen på cylinderen holder positionen, når du har sat højden, så vægten fra trailerens træk ikke presser glideren ned igen.

Fordi ingen af de tolv maskiner er modelleret med en bagmontering, vises trækket alene i illustrationen på denne side. De publicerede tal er 250 mm løft, 50 mm kugle og 30 kg fra producentens aktuelle side. Sleevens mål, kofangerens huller og den skjulte cylinder er anslået ud fra to fotografier.

Spørgsmål og svar

Hydraulisk træk — godt at vide.

250 mm. Den danske sides introduktion skriver 50 mm, men samme sides udstyrsliste og producentens aktuelle produktside angiver begge 250 mm lodret justering. De 50 mm er kuglens diameter. Derfor bruges 250 mm her som den lodrette vandring på glideren.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske indledning nævner 50 mm justering; både produktets egen punktliste og producentens aktuelle side opgiver 250 mm løft. De 50 mm er kuglestørrelsen.

Trækket monteres bag på maskinen og kræver et dobbeltvirkende hydraulikudtag bagtil. Den bagmontering findes ikke på de viste maskiner.

Vægten 30 kg er opgivet. Olieflow og tryk er ikke oplyst i kilderne, og de samlede mål er skønnet ud fra to fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
