Hvor længe holder batteriet?

Ca. 11 timers arbejdscyklus og ca. 4 timers opladning ifølge den danske side og producenten. Manualen lister to genopladelige 7,2 V-batterier og en oplader til 80–250 V vekselstrøm i sættet, mens den danske side og producenten skriver, at der følger en oplader med til 12 V eller 80–230 V.

Hvad vejer den fjernbetjente arm?

Producentens side opgiver 420 kg for A430235. Manualen fra 2022 skriver 430 kg med 400 mm skovlen og 500 kg for udgaven A443267 til 800-serien. Den danske side oplyser ingen vægt. Tallene er gengivet, som de står, uden at blive lagt sammen eller udjævnet.

Kræver den mere olie end den håndbetjente 260?

Nej, den anbefalede mængde er lavere. Manualen for den fjernbetjente arm anbefaler 20 l/min ved 200 bar og tillader højst 45 l/min ind i ventilen. Manualen for den håndbetjente A37510 anbefaler 25 l/min med højst 35 l/min. Ventilen på den fjernbetjente arm bærer dog et mærkat med 25 l/min, så kilderne er ikke helt enige.

Findes den til en Avant 860i?

Der findes en udgave til 800-serien, men det er ikke den, siden viser. A430235 er til 500- til 700-serien, og den passer ikke til 860i, siger producenten. Udgaven A443267 til 800-serien har sin egen ramme, ventilen på et stativ og to justerbare topstænger, og manualen opgiver den til 500 kg.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

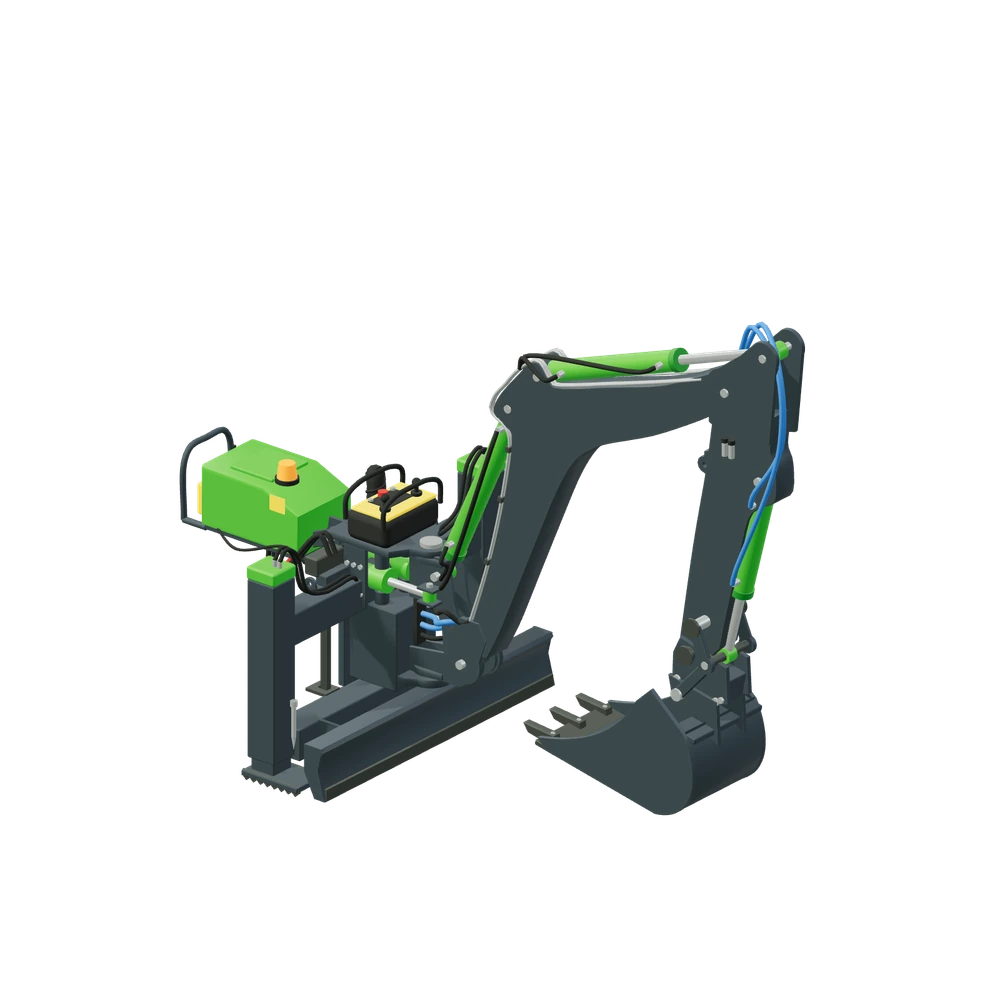

Stiliseret 3D-illustration af Rendegraverarm med trådløs betjening monteret på Avant 635.

Grave- & anlægsarbejde · Rendegraverarm 260 med fjernbetjening

Rendegraverarm med trådløs betjening til Avant

A430235

Det her er Rendegraverarm 260 uden ventilstand og håndtag. I stedet sidder der en proportionalventil i en lille grøn kasse over læsserarmen, og du styrer bom, stik, skovl, sving og støtteben fra en håndholdt sender. Rækkevidden er ca. 100 m, og batteriet i senderen holder ca. 11 timer. Avant Danmark fremhæver, at du får et meget bedre udsyn til redskabet, når du kan stå ved siden af og lade maskine og redskab arbejde.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Kirkegårde og andre trange stederAvant Danmark nævner kirkegårde som eksempel på steder, hvor pladsen er begrænset, og hvor udgravningen skal være helt perfekt. Du står ved siden af hullet og ser kanten, mens der graves.
Udsyn til skovlenFra førersædet ser du hullet hen over læsserarmen og redskabet. Med senderen i en skuldersele kan du i stedet stille dig dér, hvor både skovlen og kanten af hullet er synlige.
Huller med høj præcisionProportionalventilen giver trinløse, jævne og nøjagtige bevægelser, og bevægelserne kan finjusteres, hvis det er nødvendigt. Den danske side peger netop på huller, der skal graves med høj præcision.
Samme graveenhed som 260Under styringen er det den samme rendegraver som den håndbetjente 260: 2.600 mm gravedybde, 170 graders sving og 1.300 mm i bredden. Skovlen er som standard 400 mm med tre tænder.

1.300mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Graveenheden er den samme som på Rendegraverarm 260, og statusserne følger den. Fra 528 til 760i står alle som kompatible: 528, 530, 630, 635, 640, 745, 750 og 760i. 520 og 523 kan tilpasses; manualens markering betyder, at fuld ydelse måske ikke opnås, og at der kan kræves ekstra kontravægte. Udgaven A430235 passer ikke til 423 og 860i. Til 860i findes en særskilt udgave til 800-serien, A443267, med egen ramme og to topstænger; den er ikke vist her. Manualen fra 2022 markerer 860i for A430235, men producentens aktuelle tabel og den danske side gør ikke.

8modeller angivet som kompatible

2modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.300 mm
Skovlbredde: 400 mm
Maks. gravedybde: 2.600 mm
Vægt: 420 kg
Sidesving i alt: 170 °
Fjernbetjeningens rækkevidde: ca. 100 m
Batteriets arbejdstid: ca. 11 timer
Batteriets opladningstid: 4 timer
Anbefalet olieflow: 20 l/min
Maks. olieflow: 45 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A430235

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Bom, stik, skovl, sving og støtteben styres fra en håndholdt radiofjernbetjening gennem en proportionalventil.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 8 modeller som kompatible og 2 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Rendegraverarm med trådløs betjening på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 523	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvad der sidder i stedet for håndtagene

Reservedelslisterne viser, at den fjernbetjente arm og den håndbetjente 260 bygger på samme graveenhed: ramme, støtteben, sving, bom, stik og skovl er de samme dele. Forskellen er styringen. Den høje ventilstand med fem håndtag er erstattet af en lav, grøn kasse på en kort arm, der låses til beslaget på læsserarmen med et håndtag.

I kassen sidder en elektrisk styret proportionalventil og en radiomodtager, og på toppen sidder et orange blinklys. Der er ikke noget foran førersædet. Det er et selvstændigt produkt, skriver både Avant Danmark og producenten: en almindelig 260 kan ikke bygges om til fjernbetjening bagefter.

Strøm til modtageren og start af senderen

Modtageren og ventilen skal have 12 V fra maskinen. Det sker gennem stikket i multikoblingen på maskiner med Opticontrol eller gennem det medfølgende ledningssæt med kontakt til 12 V-udtaget ved sædet. Producenten anbefaler Opticontrol, men kræver det ikke. Modtageren tændes med Opticontrols redskabskontakt eller med kontakten på ledningssættet.

På senderen drejes nøglen op, og der trykkes på den grønne startknap. Statuslampen og blinklyset blinker, så længe forbindelsen er aktiv. Senderens venstre joystick tager stik og sving, det højre bom og skovl. Støttebenene styres med en kontakt på siden, der skal trykkes sammen med en aktiveringsknap, og en drejeknap styrer tiltadapter eller overfaldsgreb, hvis de er monteret.

Spørgsmål og svar

Rendegraverarm med trådløs betjening — godt at vide.

Avant Danmark og producenten opgiver rækkevidden til ca. 100 m. Senderen arbejder i frekvensbåndet 2.400–2.483,5 MHz ifølge manualen fra 2022; ældre udgaver af den fjernbetjente arm brugte 863–870 MHz. Manualen nævner også et kabel på 5 m til styring med ledning, mens den danske side skriver, at kabelversionen kommer senere.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A430235 til 500–700-serien med skovlen A414304 på 400 mm med tre tænder og fjernbetjeningssættet A445554: modtager, håndsender, lader, to batterier, skuldersele og et kabel på 5 m. Tiltadapteren A35249 og tommelgrebet A435527 er ikke med.

Graveenheden er den samme som på Rendegraverarm 260 (A37510). I stedet for håndtagene sidder en kompakt ventilenhed med proportionalventil, modtager og orange advarselslampe over læsserens bom, og føreren står ved siden af maskinen. Fjernbetjeningen kan ikke eftermonteres på en almindelig 260.

Producenten markerer 520 og 523 som "kan tilpasses" og 860i som ikke kompatibel. Den danske række for 500–700-serien markerer 523 som kompatibel, men ikke 860i, og har ingen kolonne for 520, 745 og 750, mens manualen fra 2022 markerer 860i som mulig. Tabellen her følger producentens aktuelle side; til 845–860i findes udgaven A443267 med en anden ramme og to topstænger, som vejer 500 kg efter manualen og ikke er modelleret.

Producentens side opgiver 420 kg, mens manualen fra 2022 opgiver 430 kg med skovlen på 400 mm; den danske side opgiver ingen vægt. Manualen anbefaler 20 l/min ved 200 bar og tillader højst 45 l/min, mens ventilen bærer et mærkat med 25 l/min.

Modtager og ventil skal have 12 V fra maskinen. Producenten anbefaler Opticontrol, men kræver det ikke: det medfølgende ledningssæt A34731 kan bruges i stedet.

Den danske side siger, at betjening med kabel kommer senere, mens producenten og manualen nævner et kabel på 5 m; siderne nævner en oplader til 12 V eller 80–230 V, mens manualen kun nævner laderen til 80–250 V. I 3D-modellen er håndsenderen parkeret på rammen; i brug bærer føreren den i en skuldersele.
