Hvad vejer Rendegraverarm 260?

420 kg ifølge Avant Danmark og producentens side. Manualen for A37510 skriver 430 kg med 400 mm skovlen, og manualen for den forrige generation 420 kg med samme skovl. Skovlens egen vægt er ikke gengivet her, fordi kilderne giver to forskellige tal for samme varenummer, og forskellen er ikke forklaret.

Kan armen bruges på en maskine med kabine?

Manualen for A37510 stiller to krav til maskiner med kabine: forruden eller dens nederste del skal fjernes, og maskinen skal have teleskoparm. Håndtagene sidder på ventilstanden, der hviler på læsserarmen foran sædet, og topstangen skal være låst til beslaget på læsserarmen, før der graves.

Hvad er forskellen på A35248 og A37510?

A35248 er den forrige generation med grå cylindre. A37510 er den nuværende serie 2 med grønne cylindre og nye varenumre på ramme, støtteben, svingcylindre og ventilstand. Bom og stik har samme varenumre i begge. De fleste billeder på den danske side er navngivet A35248 og viser altså den forrige udgave.

Kan fjernbetjening eftermonteres på en 260?

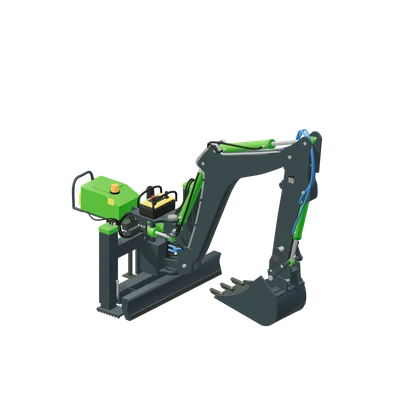

Nej. Både den danske side og producenten skriver, at fjernbetjeningen ikke kan eftermonteres på en almindelig Rendegraverarm 260. Udgaven med trådløs betjening er et selvstændigt produkt. Den har samme graveenhed, men en elektrisk styret ventil i en lille kasse i stedet for ventilstanden med håndtag.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

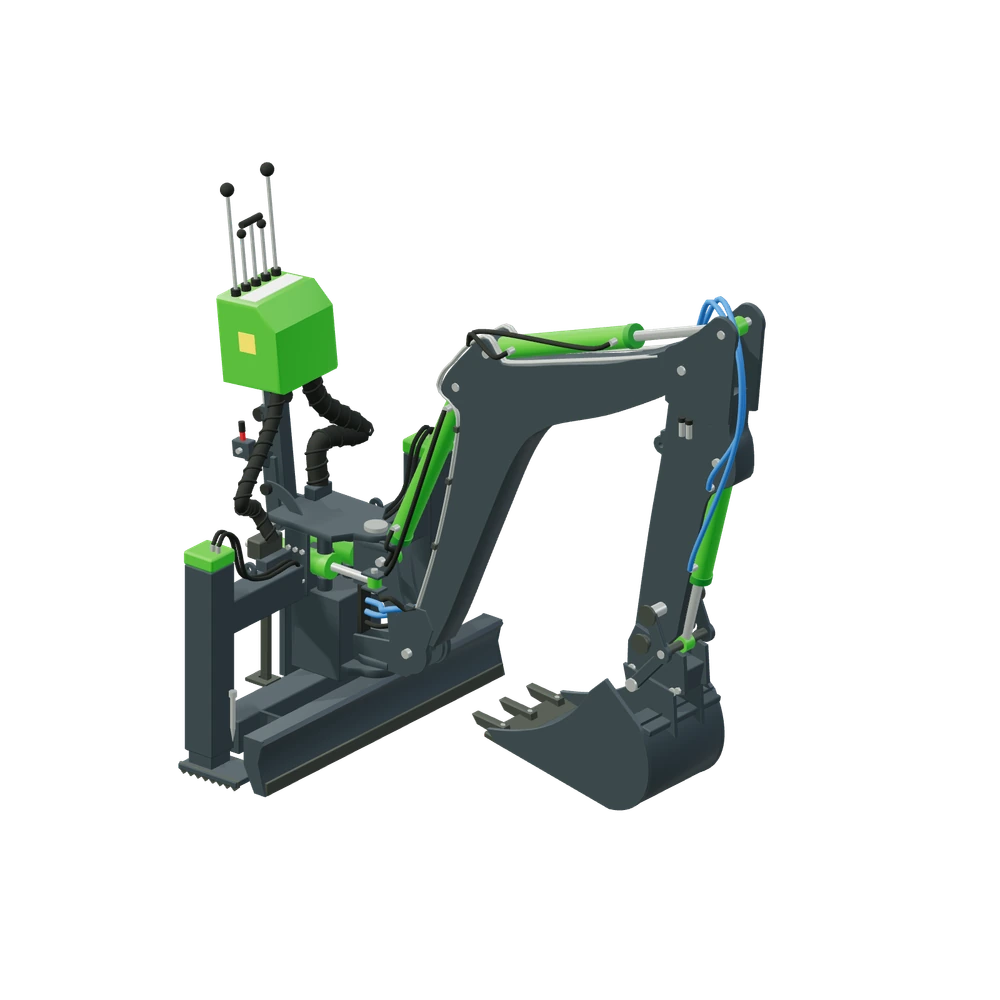

Stiliseret 3D-illustration af Rendegraverarm 260 monteret på Avant 635.

Grave- & anlægsarbejde · Rendegraver til tungere opgaver

Rendegraverarm 260 til Avant

A37510

Rendegraverarm 260 er ifølge Avant Danmark designet specielt til tungere anlægsopgaver med minilæsseren. Den vejer 420 kg, graver 2.600 mm ned og svinger bommen 170 grader. Svinget drives af to hydrauliske cylindre, hvor ældre modeller ifølge producenten havde én cylinder og kædetræk. Rammen har dozerblad og to hydrauliske støtteben. Du graver fra førersædet med manuelle håndtag på en ventilstand, der hviler på læsserarmen, og redskabet kobles direkte på redskabspladen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Når 2.100 mm ikke er nokDen graver 500 mm dybere end Rendegraverarm 210, og svinget dækker 170 grader i stedet for 120. Til gengæld vejer den 420 kg, hvor kilderne for 210 ligger mellem 190 og 230 kg.
Huller, render og planterDen danske side nævner at grave huller og render og at fjerne planter, både hjemme hos private, på gården og i større anlæg. Armen graver kun forfra og tømmer til siden.
Skovlskift med unbrakonøgleSkovlen sidder i et S30-150-beslag, der låses med en 12 mm unbrakonøgle, som opbevares på rammen. Den danske side nævner skovle på 250, 400, 750 og 1.000 mm, og 400 mm er standard.
Tiltadapter eller overfaldsgrebSom tilvalg findes en tiltadapter til S30, der vipper skovlen ca. 40 grader til hver side, og et overfaldsgreb. Manualen oplyser, at de to ikke kan sidde på armen samtidig.

1.300mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Otte modeller står som kompatible: 528, 530, 630, 635, 640, 745, 750 og 760i. For 520 og 523 gælder, at armen kan tilpasses; manualens forklaring er, at fuld ydelse måske ikke opnås, og at der kan kræves ekstra kontravægte. Armen passer ikke til 423 og 860i. Den danske side markerer 523 og 860i som kompatible og har ingen kolonne for 520, 745 og 750, men guiden følger producentens aktuelle tabel for A37510, som manualen bekræfter. Til 800-serien findes kun den fjernbetjente udgave A443267 med sin egen ramme. Har maskinen kabine, kræver manualen teleskoparm, og forruden eller dens nederste del skal af.

8modeller angivet som kompatible

2modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.300 mm
Skovlbredde: 400 mm
Maks. gravedybde: 2.600 mm
Vægt: 420 kg
Sidesving i alt: 170 °
Anbefalet olieflow: 25 l/min
Maks. olieflow: 35 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37510

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

To joysticks ved førersædet styrer bom, stik, skovl og sving; de to støtteben løftes og sænkes hydraulisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 8 modeller som kompatible og 2 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Rendegraverarm 260 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 523	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Låsestangen er to forskellige ting

Avant Danmark skriver, at en hydraulisk betjent låsestang sikrer stabiliteten, og at den er monteret på minilæsserens chassis. I producentens manualer er det to adskilte dele. Stabiliteten kommer fra de to hydrauliske støtteben, som du stiller fra rendegraverens egen ventil. Låsningen er ventilstandens støttebeslag, topstangen, som du låser med hånden til et beslag på læsserarmen.

Der monteres altså intet på selve chassiset, og låsen er ikke hydraulisk. Redskabet rører kun maskinen to steder: ved redskabspladen og ved beslaget på læsserarmen. Når der graves, sænkes rammen til jorden med læsserarmen, og støttebenene stilles, så læsserens forhjul netop løfter sig. Topstangen holder redskabet fra at tippe forover og aflaster læsserarmen, skriver manualen.

Fem håndtag og en proportional ventil

Ventilstanden bærer rendegraverens egen proportionale ventilblok med fem håndtag. Venstre joystick styrer stik og sving, højre joystick bom og skovl, og de tre håndtag imellem styrer venstre støtteben, tiltadapteren, hvis den er monteret, og højre støtteben. De to joysticks kan bruges samtidig. Når redskabet står parkeret, står standeren oprejst; på maskinen lægges den tilbage langs læsserarmen, så håndtagene kommer ind foran sædet.

Manualen anbefaler 25 l/min med højst 35 l/min og 200 bar gennem ét par slanger i en multikobling. Der er ingen elektrisk tilslutning. Til vedligehold nævner manualen 19 smørepunkter, plus tre med tiltadapter og to med overfaldsgreb.

Spørgsmål og svar

Rendegraverarm 260 — godt at vide.

Producenten angiver 520 og 523 som kan tilpasses. Manualen forklarer markeringen med, at fuld ydelse ikke nødvendigvis opnås, og at der kan kræves ekstra kontravægte. Den danske side markerer 523 som kompatibel. Fra 528 og op til 760i står armen som kompatibel uden forbehold, men den passer ikke til 423 og 860i.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A37510 (serie 2) med skovlen A414304 på 400 mm med tre tænder, som den leveres. Tiltadapteren A35249, tommelgrebet A435527, andre skovle og de røde transportstøtter er ikke med. Billederne på den danske side viser forgængeren A35248 med grå cylindre; bom og stik har samme varenumre i begge generationer.

Den danske og producentens side opgiver 420 kg, mens manualen til A37510 opgiver 430 kg med skovlen på 400 mm. Skovlens vægt er ikke vist: manualen opgiver 66 kg for A414304, mens manualerne til Rendegraverarm 150 og 180 opgiver 35 kg for samme varenummer.

Producenten og manualen markerer 520 og 523 som "kan tilpasses" — fuld ydelse opnås måske ikke, og der kan kræves ekstra kontravægte — og 860i som ikke kompatibel. Den danske side markerer 523 og 860i som kompatible og har ingen kolonne for 520, 745 og 750. Tabellen her følger producenten; til 860i findes kun den trådløst betjente udgave A443267.

Den danske tekst beskriver en hydraulisk låsestang på læsserens chassis. Manualerne beskriver i stedet to hydrauliske støtteben og en manuelt låst topstang på ventilstanderen, der låses til et beslag på læsserens bom; intet monteres på chassiset. 3D-modellen følger manualerne.

Ventilstanderen hviler på læsserens bom, og redskabet betjenes med fem håndtag fra førersædet. På maskiner med kabine skal forruden eller dens nederste del tages af, og maskinen skal have teleskopbom.

Svinget på 170 ° står i producentens kilder og alle manualer, mens producentens tyske side skriver 180 °. Geometrien er skaleret fra sidetegningen i manualen med ca. ±5 % og passer med gravedybden på 2,6 m og med tegningen fra 2012: 3,3 m højde, 2,1 m tømmehøjde og 3,5 m rækkevidde.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
