Hvilken side lægger den jorden på?

Højre side, set fra førersædet. Det skriver Avant Danmark, producenten og manualen fra hovedets producent. Sneglen sidder på samme aksel som kædehjulet i højre side og skubber jorden ud, mens en sideplade på glideskoen holder venstre side ren. Tænk derfor over, hvilken side af renden der skal være fri, før du starter.

Hvad vejer kædegraveren?

Avant oplyser ingen vægt for A33557, hverken på den danske side eller hos producenten. Forhandlere nævner tal for beslægtede hoveder fra Auger Torque, men de gælder andre udstyrsvarianter og er ikke brugt her. Derfor står der ingen vægt i guiden, og du bør spørge efter den for det konkrete redskab.

Passer kædegraveren til en Avant 528?

Producenten angiver 528 og 530 som kan tilpasses uden at forklare hvordan. Den danske side markerer begge som kompatible. Guiden følger producentens aktuelle tabel for A33557, så de to står som kan tilpasses. Fra 630 og op er kædegraveren kompatibel, men den passer ikke til 423, 520 og 523.

Hvad er en kombikæde?

En kæde med to slags tænder. På A33557 sidder 16 tænder fordelt på 64 led: fire lige hårdmetaltænder, tre venstre- og tre højrevendte hårdmetaltænder samt tre venstre- og tre højrevendte jordtænder formet som skeer. Idéen er, at samme kæde kan klare både frost, sten og almindelig jord.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

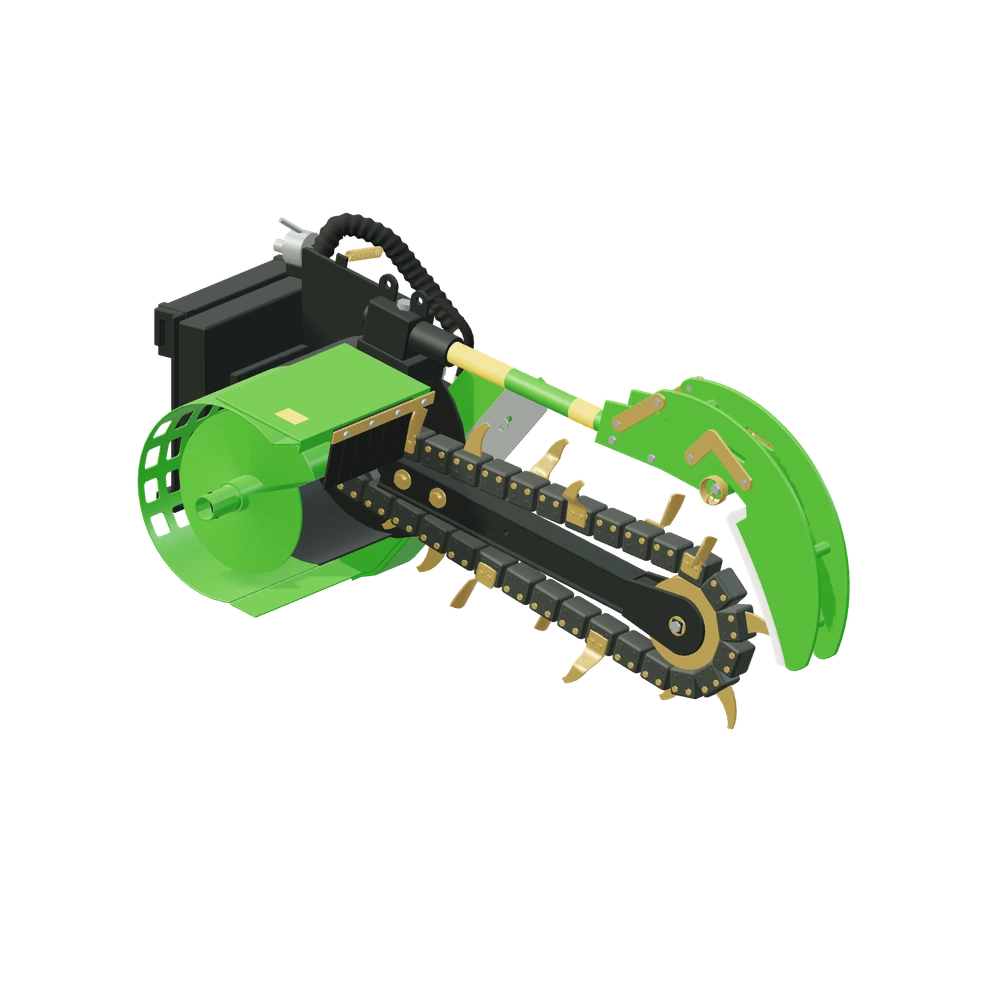

Stiliseret 3D-illustration af Kædegraver monteret på Avant 635.

Grave- & anlægsarbejde · Kædegraver

Kædegraver til Avant

A33557

Kædegraveren graver smalle render med en kæde, der løber rundt om en bom, i stedet for med en skovl. Denne udgave graver en 150 mm bred rende ned til 900 mm og lægger jorden på rendens højre side. Avant Danmark beskriver den som ideel til kabler og rør i haver og andre steder, hvor der skal være så lidt rod som muligt, og oplyser, at gravehastigheden er 2–3 gange højere end med en rendegraver.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Kabler og rør gennem en græsplæneAvant Danmark skriver, at en leddelt Avant med kædegraver efterlader næsten intet spor af opgravningen, når arbejdet er færdigt. Derfor kalder den danske side den perfekt til haver og græsarealer.
Lange render i ét trækKæden graver, mens maskinen bakker i et jævnt tempo, og sneglen lægger jorden langs rendens højre side. Avant Danmark oplyser en gravehastighed, der er 2–3 gange højere end med en rendegraver.
Frost og sten i jordenKombikæden har ti hårdmetaltænder og seks jordtænder formet som skeer. Ifølge manualerne er hårdmetaltænderne til frost og sten. Avant Danmark oplyser, at andre kæder kan specialbestilles.

150mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Syv modeller står som kompatible: 630, 635, 640, 745, 750, 760i og 860i. For 528 og 530 gælder, at kædegraveren kan tilpasses, og producenten oplyser ikke hvordan. Den danske side markerer de to som kompatible, men producentens aktuelle tabel for A33557 angiver dem som kan tilpasses, og guiden følger den. Kædegraveren passer ikke til 423, 520 og 523. Den danske tabel har ingen kolonne for 520, 745 og 750. Producenten angiver et olieflow på 45–80 l/min gennem ét dobbeltvirkende udtag, og der er ingen elektrisk tilslutning.

7modeller angivet som kompatible

2modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 150 mm
Maks. gravedybde: 900 mm
Dybdetrin: 600 / 750 / 900 mm
Rendeskraberens længde: 332 mm
Rendeskraberens bredde: 130 mm
Slangelængde: 1.500 mm
Antal kædeled: 64
Antal tænder: 16
Heraf hårdmetaltænder: 10
Heraf jordtænder: 6
Olieflow: 45–80 l/min
Dobbeltvirkende hydraulikudtag: 1 stk.
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A33557

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Kæde og jordsnegl drives af én hydraulikmotor; kæden sænkes med maskinens tilt, og dybde og rendeskraber sættes manuelt.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 7 modeller som kompatible og 2 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Kædegraver på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 530	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Ingen cylinder: sådan kommer kæden ned

Kædegraveren har ingen cylinder til at sænke bommen. Den hænger fast på redskabspladen, og dybden kommer af, at læsseren vipper redskabet forover, så det drejer om hælen på glideskoen. Glideskoen er boltet på i én af tre stillinger, 600, 750 eller 900 mm, og den sætter, hvor dybt kæden når. 3D-illustrationen har derfor heller ikke noget led mellem redskabspladen og bommen.

Manualen beskriver arbejdsgangen sådan: rendrenseren sættes i åben stilling, hælen af glideskoen sættes på jorden, og redskabet vippes forover med kæden kørende, til skoen ligger fladt. Derefter bakker du jævnt. Efter 1–2 meter løftes graveren, rendrenseren låses i lukket stilling, og du fortsætter.

Kæde, snegl og jorden til højre

En hydraulisk motor i førerens venstre side driver akslen med kædehjulet. På samme aksel, i højre side, sidder en snegl, der skubber den opgravede jord ud til højre for renden. En sideplade på glideskoen holder venstre side fri for jord. Ifølge manualen fra hovedets producent kan kæden køres baglæns, hvis den sætter sig fast.

Kæden har 64 led, og manualen angiver 40–50 mm slæk mellem bom og kæde. Selve hovedet er bygget af Auger Torque. Avant Danmark beskriver drevet som et planetgear med hydraulisk motor, mens en reservedelsliste fra 2021 viser direkte træk uden gear; begge oplysninger er noteret, og kun motor og hus ses udefra.

Spørgsmål og svar

Kædegraver — godt at vide.

Denne udgave, A33557, graver en 150 mm bred rende med en maksimal dybde på 900 mm. Glideskoen giver tre faste dybder: 600, 750 og 900 mm. Den danske side viser også en udgave med 1.200 mm dybde og samme bredde, A35299, men den er ikke beskrevet her.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A33557 med standardkæden A446652 på 900 × 150 mm: 64 led og 16 tænder, heraf 4 lige og 3 + 3 venstre- og højrevendte hårdmetaltænder samt 3 + 3 venstre- og højrevendte jordtænder. Udgaven med 1.200 mm gravedybde (A35299) på samme danske side er et andet produkt og er ikke modelleret.

Hovedet er bygget af Auger Torque. Avant opgiver hverken vægt eller tryk: Auger Torque opgiver 180–240 bar for MT 900, og forhandlernes vægte for MT900-hoveder gælder andre opsætninger og er ikke brugt.

Den danske side markerer 528 og 530 som kompatible, mens producentens aktuelle række markerer dem som "kan tilpasses" uden at oplyse hvorfor. Tabellen her følger producenten. 520, 745 og 750 står ikke i den danske tabel; producenten markerer 520 som ikke kompatibel og 745 og 750 som kompatible.

Én vendbar hydraulikmotor driver både kæden og jordsneglen, så jorden lægges i højre side af renden. Der er ingen cylinder på redskabet: kæden sænkes med maskinens tilt, dybden sættes ved at bolte skoen i én af tre stillinger, og rendeskraberen sættes åben eller lukket med hånden.

Den danske og producentens side beskriver et planetgear med hydraulisk motor, mens reservedelslisten fra 2021 i Avants dokumentation viser en direkte drevet enhed. 3D-modellen viser kun huset og motoren udefra.

Bredde, dybde, de tre dybdetrin, kæden, rendeskraberen og Auger Torques mål for enheden (850 mm bred og 736 mm høj) er opgivne mål. Motorens placering, bommens hældning på ca. 12 °, bommens længde på ca. 0,95 m, snegl, skærm og sko er rekonstrueret ud fra fotos og tegninger.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
