Hvor dybt graver armen?

Producenten og Avant Danmark opgiver 1.700 mm som maksimal gravedybde. Arbejdsdiagrammet i manualerne fra 2016 og 2020 viser 1.765 mm, og samme diagram giver 2.300 mm rækkevidde, 2.400 mm største højde og 1.500 mm læssehøjde. Kilderne forklarer ikke forskellen på de to dybder, så begge er gengivet, som de står.

Hvad vejer Rendegraverarm 170?

180 kg ifølge producenten og Avant Danmark. Manualerne fra 2016 og 2020 skriver 215 kg med skovl. Standardskovlen på 250 mm vejer 30 kg for sig selv, og skovlene på 400 og 750 mm vejer 35 og 45 kg. Forskellen mellem 180 og 215 kg er ikke forklaret i kilderne, så tallene er holdt adskilt.

Hvad kræver armen af maskinen?

Maskinens ekstrahydraulik skal kunne låses i konstant drift, mens der graves. Manualen anbefaler 25 l/min, højst 30 l/min og højst 200 bar. Armen skal altid være forbundet til læsserarmen med sin topstang, og fire M16-pinolskruer kan spændes mod maskinens redskabsplade. Har maskinen kabine, skal forruden eller dens nederste del fjernes først.

Er det ikke bare en større udgave af Rendegraverarm 150?

Nej, det er en anden type. Rendegraverarm 150 er en enkelt arm med S30-beslag til skovlen, uden egen bom og uden sving, og den står som kompatibel med alle tolv modeller i guiden. Rendegraverarm 170 er en rigtig lille rendegraver med ramme, støtteben, bom, stik og egen ventil, men kun til 200-serien.

FORBEREDER 3D

Henter 3D-modellen …

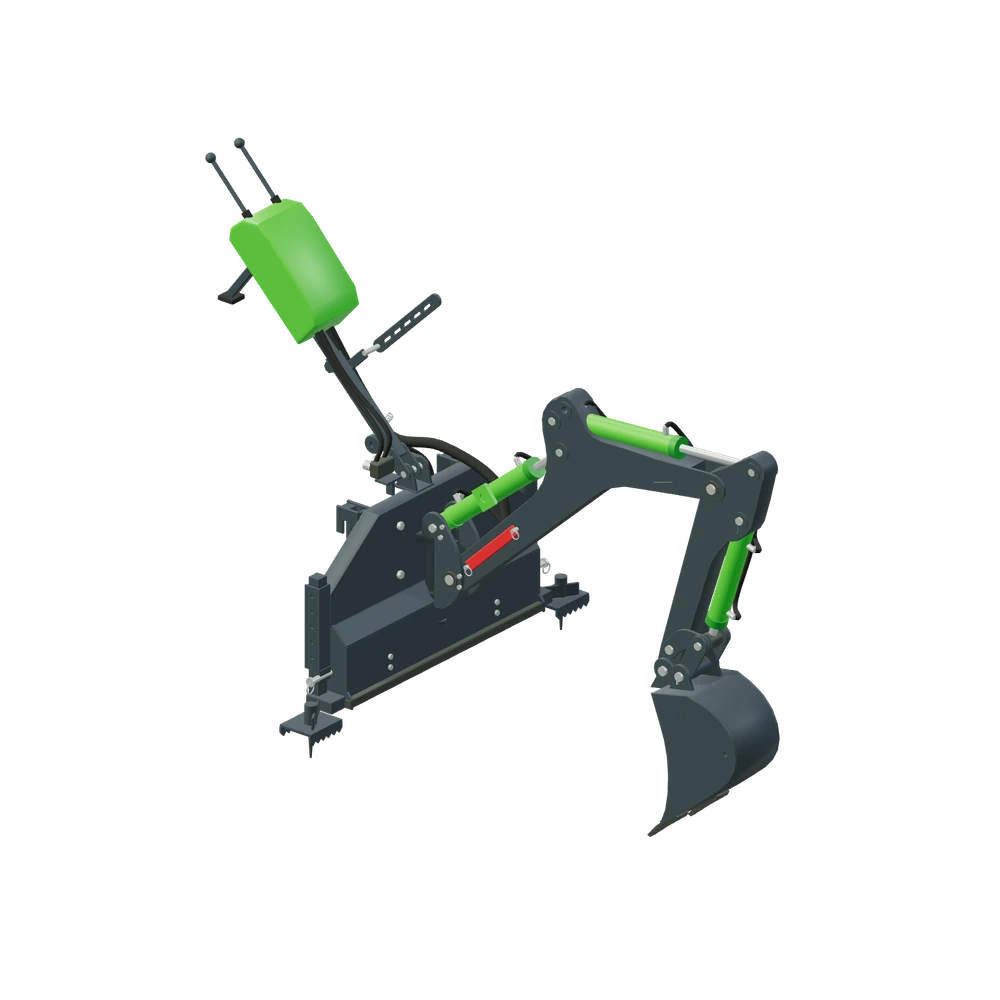

Stiliseret 3D-illustration af Rendegraverarm 170.

Grave- & anlægsarbejde · 200-serien

Rendegraverarm 170 til Avant 200-serien

A36848

Rendegraverarm 170 er en komplet lille rendegraver til Avants mindste maskiner, 200-serien. Den står på en lav ramme med to støtteben og har bom, stik og skovl, som hver drives af sin egen cylinder. Bommen svinger hydraulisk 120 grader, og maksimal gravedybde er 1.700 mm. Du betjener armen med to håndtag på en ventilstand, der læner sig ind mod førersædet. Avant Danmark kalder den et perfekt valg til den lille minilæsser. Til de tolv modeller i denne guide passer den ikke.

Passer kun til Avants 200-serie (220, 225 og 225 LPG), som ikke er en del af denne guide.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Arbejde, hvor pladsen er trangAvant Danmark beskriver armen som bedst i stramme situationer, hvor pladsen er begrænset, og kalder den specialdesignet til de små modeller i 200-serien.
Smalle render med 250 mm skovlStandardskovlen er 250 mm bred og har to tænder. Den giver en smal rende, så der ikke graves mere jord op end nødvendigt, når et kabel eller et rør skal ned.
Tre skovlbredderIfølge Avant Danmark findes armen også med skovl på 400 eller 750 mm i stedet for standardskovlen på 250 mm. Den brede skovl har lige kant uden tænder.

1.304mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Kort sagt: ingen af de tolv. Armen passer ikke til 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i eller 860i, siger producentens tabel for A36848. Kompatible er kun 220, 225 og 225 LPG, altså 200-serien. Den danske side er enig for alle de modeller, den har en kolonne for; 520, 745 og 750 står ikke i dens tabel. Ifølge manualen fra 2020 kan den første generation af 200-serien (2003–2015) bruge armen med adapterplade A33126 og koblingssæt A416760. Til guidens modeller fra 423 til 760i er det i stedet Rendegraverarm 210, producenten angiver.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Skovlbredde: 250 mm
Samlet bredde: 1.304 mm
Maks. gravedybde: 1.700 mm
Vægt: 180 kg
Skovlens vægt: 30 kg
Redskabets maks. last: 100 kg
Sidesving: ±60 °
Længde i transportstilling: 2.095 mm
Fremspring i transportstilling: 1.425 mm
Højde i transportstilling: 1.507 mm
Bommens højde i transportstilling: 1.075 mm
Rækkevidde: 2.300 mm
Maks. arbejdshøjde: 2.400 mm
Læssehøjde: 1.500 mm
Antal skovltænder: 2
Anbefalet olieflow: 25 l/min
Maks. olieflow: 30 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant 200-serien
Produktnummer: A36848

Tilkobling

Passer kun til Avants 200-serie (220, 225 og 225 LPG), som ikke er en del af denne guide.

Bevægelse i 3D

Bom, stik, skovl og sving ±60 ° betjenes med to håndtag på redskabets egen ventil; vist uden maskine.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke direkte på redskabspladen på de 12 modeller i guiden. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Rendegraverarm 170 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 635	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 640	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 745	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 750	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 760i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 860i	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvorfor armen står alene i 3D

Producenten afviser alle tolv maskiner i guiden, og 200-serien findes ikke som 3D-model i samlingen. At sætte armen på en 423 eller en 635 ville vise en kombination, som producenten direkte siger nej til. Derfor vises redskabet alene, uden maskine og vej, så du kan dreje det og se, hvordan det er bygget.

Formen følger en målsat tegning i manualen fra 2020, der viser armen i transportstilling: 2.095 mm lang med ventilstanden, 1.304 mm bred over støttebenenes fødder og 1.507 mm høj til håndtagenes knopper. Leddenes placering er målt på tegningen og er derfor skøn med nogle millimeters usikkerhed. Det er en stiliseret 3D-illustration, ikke en måltegning.

Samme ramme som 210, kortere arm

Reservedelslisterne viser, at 170 og 210 deler meget. Rammen, svingbeslaget, alle fire cylindre, skovlleddene og støttebenene har samme varenumre. Det, der adskiller dem, er bommen, stikket, ventilstanden, slangerne og skovlen. Bom og stik er kortere på 170, og det er dem, der giver forskellen i gravedybde: 1.700 mm mod 2.100 mm på 210.

Også ventilen er den samme. Armen har sin egen håndbetjente ventil, som får olie fra maskinens ekstraudtag. Venstre håndtag styrer stik og sving, højre håndtag bom og skovl, og bommens hastighed kan reguleres trinløst. Der er ingen elektrisk tilslutning, så Opticontrol er ikke en forudsætning.

Spørgsmål og svar

Rendegraverarm 170 — godt at vide.

Nej. Armen passer ikke til nogen af de tolv modeller i guiden ifølge producentens tabel for A36848, heller ikke 423 og 520. Den er lavet til 200-serien, altså 220, 225 og 225 LPG. Den danske side viser det samme for de modeller, den har kolonner for. Til 423 og de større modeller angiver producenten Rendegraverarm 210.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A36848 (serie 2, fra 2015) med standardskovlen A415232 på 250 mm med to tænder. Skovlene på 400 mm (A415230) og 750 mm (A35564) er ekstraudstyr og er ikke med, og forgængeren A33748 fra 2012 har en anden ramme.

Producenten markerer kun 220, 225 og 225 LPG som kompatible og alle tolv modeller i guiden som ikke kompatible; den danske tabel er enig i alle de kolonner, den har. Manualen fra 2020 tillader den ældre 200-serie (serie I) med adapterpladen A33126 og koblingssættet A416760.

Den danske og producentens side opgiver 180 kg, mens manualerne fra 2016 og 2020 opgiver 215 kg med skovl. Gravedybden er 1.700 mm på begge sider, mens manualens arbejdsdiagram viser 1.765 mm, og manualens tabel kalder 170 cm for "største rækkevidde", selv om diagrammet giver 2.300 mm. Tallene står hver for sig i kilderne.

Målene i transportstilling står på manualens måltegning fra 2020: 1.425 mm frem fra redskabspladen, 2.095 mm samlet længde med ventilstanderen, 1.507 mm til håndtagenes knopper, 1.075 mm til bommens top og 1.304 mm over støttebenene. Leddenes placering i 3D-modellen er skaleret fra tegningen med ca. ±5 mm.

Topstangen skal fastgøres til et beslag på læsserens bom, før der graves, og på maskiner med kabine skal forruden eller dens nederste del tages af. Ramme, sving, cylindre, skovlled og støtteben er de samme dele som på Rendegraverarm 210; bom og stik er kortere.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
