Hvad betyder hovedstørrelse 35–90 cm?

Det er højdeintervallet, tangen kan klemme inden for. Pakker lavere end 35 cm har trykhovedet ikke tilstrækkeligt at presse mod, og pakker højere end 90 cm kan cylinderen ikke nå omkring. Målet beskriver altså emnets højde og ikke redskabets egen åbning eller bredde.

Er det en tang, der griber fra siden?

Nej. Denne udgave klemmer lodret: tænderne går ind under pakken, og trykhovedet presser ned ovenfra. Sidegribende murstenstænger findes som en anden type produkt med en anden mekanik. Det er den lodrette, danskproducerede model, der er beskrevet og vist i 3D her.

Hvorfor står 520, 745 og 750 som ikke bekræftet?

Den danske produktside markerer kun de modeller, den nævner ved navn, og de tre optræder ikke i tabellen. Guiden gætter ikke og skriver derfor ikke bekræftet. Det betyder, at den præcise kombination ikke fremgår af kilderne, og at den skal afklares for din maskine.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

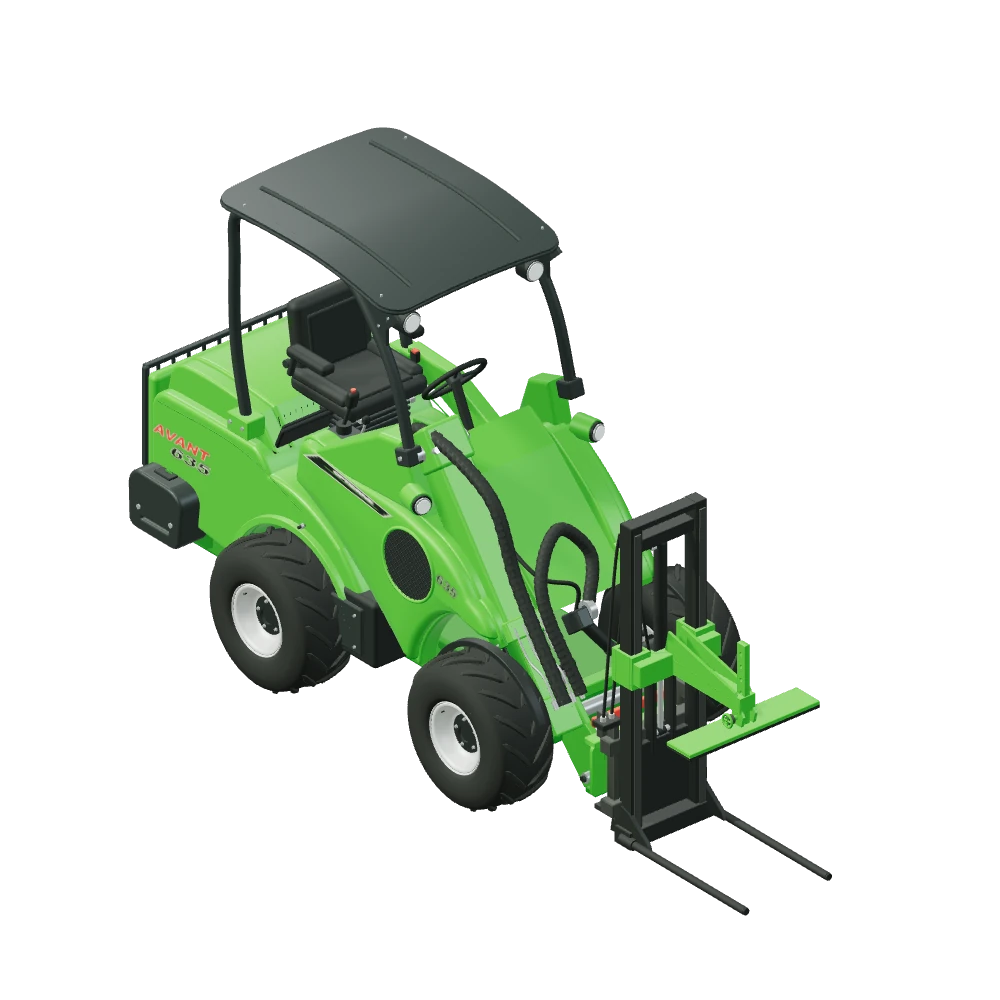

Stiliseret 3D-illustration af Murstenstang HD monteret på Avant 635.

Skovle & materialehåndtering · Murstenstang

Murstenstang HD til Avant

4660000

En murstenstang flytter mursten samlet, som de kommer fra teglværket, uden at de skal omstables. Denne udgave er dansk produceret og klemmer fra oven: to runde tænder går ind under pakken, og et grønt trykhoved presser ned ovenpå. Avant oplyser, at tangen kan flytte op til to murstenshoveder ad gangen, og at hovedstørrelsen kan være fra 35 til 90 cm.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Levering til byggepladsenMursten kommer i pakker, og pakkerne skal ind på pladsen. Med tangen flyttes de hele, så der ikke skal håndbæres sten mellem lastvogn og arbejdsområde.
Flytning mellem stationerAvant beskriver, at læsset kan flyttes præcist, når tangen har fat, uden at stenene falder af eller vælter. Det er hele pointen ved et lodret trykgreb.
Fliser og blokke i pakkerKlemmeområdet på 35 til 90 cm er et højdeinterval og ikke bundet til mursten alene. Emner i pakker inden for det interval kan tages på samme måde.

350–900 mm pakkestørrelse

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Ni modeller står som kompatible: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. Tre er markeret ikke bekræftet, fordi den danske produktside ikke nævner dem ved navn: 520, 745 og 750. Det er ikke et nej, men et ukendt svar, og det mønster går igen for flere regionale redskaber. Ud over beslaget kræver tangen en ledig dobbeltvirkende hydraulikfunktion til trykhovedet. Bemærk desuden, at producenten ikke offentliggør redskabets egen vægt — den skal du få oplyst for det konkrete redskab, før du regner på kapacitet.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Pakkestørrelse: 350–900 mm
Antal gribehoveder: 2
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: 4660000

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Lodret sammenspænding af stenpakken.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Murstenstang HD på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Hvad et murstenshoved er

Et murstenshoved er den pakke sten, teglværket stabler og bundter. Angivelsen på 35 til 90 cm er pakkens højde, altså det interval, tangen kan klemme inden for. To hoveder ad gangen betyder to pakker side om side i samme løft.

Konstruktionen er lodret: mast, to runde bæretænder nederst og et trykhoved øverst, der føres ned af en cylinder. Det er en anden mekanik end en sidegribende murstenstang, hvor pakken klemmes mellem to plader. Den lodrette udgave er den, der er beskrevet og modelleret her. Fordelen er, at pakken holdes ned mod tænderne af sin egen vægt og af trykket ovenfra.

Mål, producenten ikke oplyser

Her er guiden nødt til at være tydelig om, hvad der mangler. Den danske side offentliggør kapaciteten — to hoveder — og hovedstørrelsen 35 til 90 cm. Der er ingen offentliggjorte tal for redskabets samlede bredde, dybde, højde eller vægt under varenummer 4660000.

Derfor er masten, wrapmufferne, de to tænder og trykarmen i 3D-modellen rekonstrueret ud fra et officielt produktfoto. Cylinderens placering og den skjulte vognmekanik er ligeledes skøn. Modellen viser mekanikkens princip og proportionerne, men den er ikke en kilde til mål. Skal du regne på vægt eller frihøjde, så bed om tallene for det konkrete redskab.

Spørgsmål og svar

Murstenstang HD — godt at vide.

Avant oplyser kapaciteten som to murstenshoveder, altså to pakker. Antallet af enkelte sten i en pakke afhænger af stenformatet og af, hvordan teglværket har stablet, og det angiver producenten ikke. Kapaciteten er derfor beskrevet i pakker og ikke i styk eller i kilo.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Producenten opgiver kun, at tangen tager to stenpakker på 35–90 cm. Samlede mål og vægt er ikke oplyst.

Tangen er et dansk katalogprodukt (4660000) med lodret klemning. Mast, cylinder og proportioner er rekonstrueret ud fra fotos.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
