Hvor mange hydraulikudtag kræver det?

Ét dobbeltvirkende udtag. Producenten oplyser, at en indbygget prioritetsventil fordeler olien mellem teleskop, overfald og vinger, så flere bevægelser kan køre fra samme udtag. Der er ikke oplyst et anbefalet olieflow eller et tryk for varenummer 4618002 på den danske produktside.

Hvad bruges teleskopet til?

Til at række frem efter materialet og trække det ind i grebet. Udskydningen er 65 cm. Det betyder, at du kan tage fat i halm, der ligger et stykke foran maskinen, uden at køre helt frem, og at materialet trækkes ind i stedet for at blive skubbet sammen i en bunke.

Hvad vejer redskabet?

Det er ikke oplyst. Ligesom for udgaven uden overfald findes der hverken en vægt eller et hydraulikkrav for 4618002 i de kilder, guiden bygger på. De to offentliggjorte mål er arbejdsbredden på 185 cm og teleskopudskydningen på 65 cm; resten af formen i 3D-illustrationen er skøn fra fotos.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

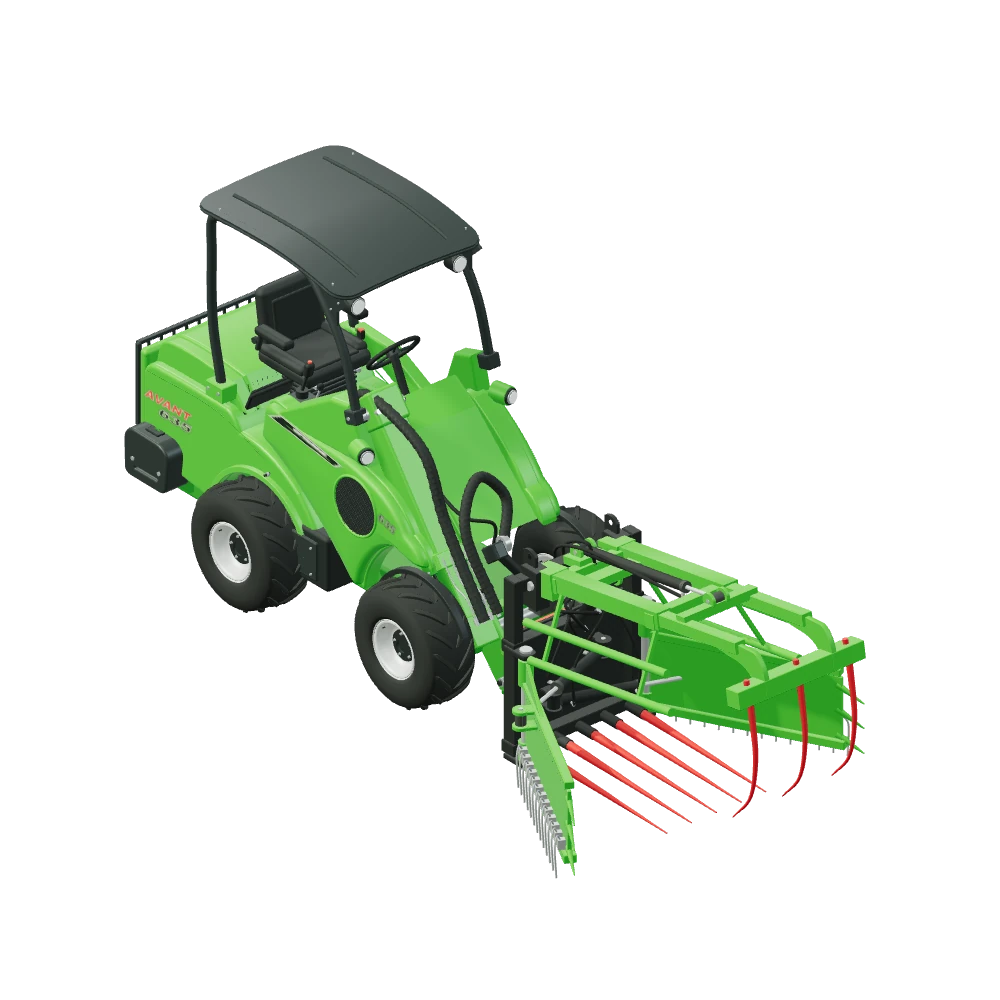

Stiliseret 3D-illustration af Klip-Klap Greb med overfald monteret på Avant 635.

Skovle & materialehåndtering · Halmgreb med overfald

Klip-Klap Greb med overfald til Avant

4618002

Denne udgave af Klip-Klap Grebet har en øvre gribearm. Overfaldet kører 65 cm ud på et teleskop, trækker materialet ind i grebet og trækker sig tilbage, før sidevingerne lukker. Det hele sker fra ét dobbeltvirkende hydraulikudtag, fordi der sidder en prioritetsventil i redskabet. Arbejdsbredden er 185 cm, varenummeret er 4618002, og redskabet er dansk produceret. Producenten peger på minkbrug og landbrug generelt som brugerne.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Høje læs halmOverfaldet holder toppen af læsset nede, mens du kører. Det er forskellen på at tage et fyldt greb med og på at tabe den øverste tredjedel mellem stald og bunke.
Minkbrug og lange gangeProducenten nævner selv minkbrug. I lange, smalle gange tæller antallet af vendinger, og et greb, der både samler ind og holder fast om læsset, betyder færre ture.
Halm, der ligger spredtTeleskopet rækker frem og trækker materialet ind mod grebet i stedet for at skubbe det foran redskabet. Løst spredt halm samles derfor op uden at blive kørt fast i gulvet.
Aflæsning i en bunkeNår overfaldet åbner, og vingerne folder ud, falder hele læsset af på én gang. Du behøver ikke ryste maskinen for at få det sidste materiale ud af grebet.

1.850mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Ni modeller står som kompatible: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. For 520, 745 og 750 er kombinationen ikke bekræftet for denne model. De tre nævnes ikke ved navn i den danske tabel, og redskabet er dansk produceret, så der findes ingen international variantside at slå dem op i. Kravet til maskinen er til gengæld enkelt: ét dobbeltvirkende hydraulikudtag foran. Prioritetsventilen inde i redskabet klarer resten, og der skal altså ikke tilkøbes en elektrisk redskabsvælger. Producenten opgiver hverken vægt, anbefalet olieflow eller tryk for varenummer 4618002.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.850 mm
Teleskopudtræk: 650 mm
Dobbeltvirkende hydraulikudtag: 1 stk.
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: 4618002

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Én dobbeltvirkende kreds styrer først overfaldet og derefter vingerne.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Klip-Klap Greb med overfald på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sådan arbejder overfaldet og teleskopet sammen

Grebet har tre buede overtænder på en arm, der kan skydes 65 cm frem. Rækkefølgen er hele idéen: teleskopet kører ud, tænderne griber ned i materialet, armen trækkes tilbage og fører materialet ind i grebet, og først derefter lukker sidevingerne om det. Det giver et tættere pakket læs end et greb, der kun klemmer fra siderne.

Producenten formulerer det som, at man bliver overrasket over, hvor meget halm grebet kan tage, og hvor hurtigt det går. Underdelen er samme konstruktion som på udgaven uden overfald: lange undertænder, to hydrauliske sidevinger og en efterrive, der samler det, der falder af undervejs.

Én funktion på maskinen, flere bevægelser i redskabet

Normalt ville tre bevægelser kræve flere hydrauliske udtag eller en elektrisk redskabsvælger. Her sidder der en prioritetsventil inde i redskabet, som fordeler olien i rækkefølge. Producenten fremhæver netop, at der kun kræves ét dobbeltvirkende udtag. Det gør redskabet enklere at koble på og fjerner behovet for Opticontrol til netop den funktion.

Til gengæld kan du ikke vælge rækkefølgen selv. Ventilen bestemmer, hvornår overfaldet trækkes tilbage, og hvornår vingerne lukker. I 3D-illustrationen vises den samlede bevægelse som ét forløb, og timingen i illustrationen er et skøn og ikke en gengivelse af ventilens faktiske indstilling. Hverken ventilens placering eller slangeføringen er offentliggjort.

Spørgsmål og svar

Klip-Klap Greb med overfald — godt at vide.

Holde fast om toppen af læsset. Den øvre arm med tre buede tænder lukker ned over materialet, mens de to sidevinger tager fra siderne. På udgaven uden overfald, varenummer 4618000, er der kun vingerne og efterriven. Begge har 185 cm arbejdsbredde, men overfaldet giver et højere og tættere læs.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Det danske redskab 4618002 med teleskopisk overfald på 650 mm, tre buede overtænder og den nederste vingegaffel.

Redskabet kræver ét dobbeltvirkende hydraulikudtag. En prioritetsventil sørger for, at overfaldet arbejder før vingerne.

Kun arbejdsbredden på 1.850 mm og teleskopet på 650 mm er opgivet. Rørmål, tændernes antal, cylindrenes fastgørelse og skærmene er skønnet ud fra fotos.

Rækkefølgen mellem overfald og vinger er sat efter billederne. Kilderne opgiver ikke det præcise skiftepunkt.

Den danske tabel nævner ikke 520, 745 og 750.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
